Тралыцик-шнуроукладчик пр. 1253 (шифр " Алмаз"), 1253А * (шифр "Алмаз-А") и 1253.1 (шифр "Алмаз-1")

* TTX приведены для пр 1253А.

Проектант пр. 1253 – ЦКБ-19, 1253А, 1253.1 – Западное ПКБ

Главный конструктор пр. 1253 – В. В. Сидоров, пр. 1253A – В. И. Блинов, пр. 1253.1 – В. И. Немудрой

Завод-строитель СЗ "Авангард", г.Петрозаводск

Годы сдачи пр. 1253 – 1966 г., пр. 1253A – 1971-1973 гг., пр. 1253.1 – 1979-1980 гг.

Число кораблей в серии, ед пр. 1253 – I, пр. 1253A – 6, пр. 1253.1 – 3

Водоизмещение, т:

стандартное 112

нормальное 114

полное 116

Главные размерения, м:

длина наибольшая 26.6

ширина наибольшая 5.4

осадка при Dn 1-67

Главная энергетическая установка:

тип дизельная (дизель М-50Ф). работающая на водометный движитель

число и мощность дизелей, л.с 1x600

Электроэнергетическая

установка:

число и мощность

дизель-генераторов, кВт 1x50

Скорость хода, уз:

полная 10,5

экономическая 8

Дальность плавания

экономическим ходом, мили 300

Автономность, сут 3

Материал корпуса дерево

Экипаж (в т.ч. офицеров), чел 7(1)

Вооружение 1113 на вьюшке (до 200 м)


Назначением ТЩШУ являлось срочное пробитие фарватеров в заграждениях ДНМ. Нейтрализация последних осуществляется при этом путем контузии приборной части мины, находящейся в зоне подрыва ШЗ. В соответствии с изложенным, боевая эффективность ТЩШУ определяется минопоражающей способностью ШЗ (зависящей от ударостойкости приборной части мины, диаметра и длины ШЗ, тротилового эквивалента используемою в нем ВВ и твердости фунта в районе укладки ШЗ), вероятностью неподрыва корабля в процессе укладки ШЗ и точностью укладки последних. Сказанное обусловило следующие специфические особенности корабля: высокий уровень защищенности от подрыва на минах (минимизация массогабаритных характеристик, маломагнитность), возможность безэкипажного использования, минимальный уровень мероприятий по ПАЗ и обеспечению условий обитаемости, наличие водометного движителя и специальной системы удержания строя. Недостатками этого метода борьбы с минами являются: большие массы ШЗ (погонный метр 8-10 кг) и стоимость (погонный метр в ценах 1970 г. – 10 р.), сложность использования на корабле, вредное воздействие подводных взрывов на окружающую среду и собственное подводное оборудование. На снижение эффективности указанного метода существенно повлияла также устойчивая тенденция к повышению ударостойкости приборной части мин. Безэкипажное использование корабля требовало, во-первых, разработки аппаратуры телеуправления, а, во-вторых – специального корабля-водителя.

Головной корабль пр. 1253, считавшийся затем опытным, был сдан в 1966 г., однако испытания его выявили целый ряд недоработок и ВМФ выдал ТТЗ на разработку корректированного проекта 1253А, по которому на заводе "Авангард" было построено шесть кораблей.

В дальнейшем, после появления болсс мощных ШЗ, Западному ПКБ было выдано ТТЗ на разработку новой модификации проекта 1253.1. Корабль был спроектирован в соответствии с новыми требованиями ВМФ: на нем были заменены дизели, электрокомпрессоры, РЛС и многие другие приборы. В результате внесенных изменений водоизмещение увеличилось на 9 т. Экипаж корабля при этом увеличился на одного человека. Головной корабль был построен на СЗ "Авангард" в 1979 г., серию ограничили постройкой ipex единиц, поскольку в связи с переходом зарубежной минной техники на твердотельную элементную базу резко возросла ударостойкость мин и соответственно уменьшилась зона поражения ДНМ при подрыве ШЗ.

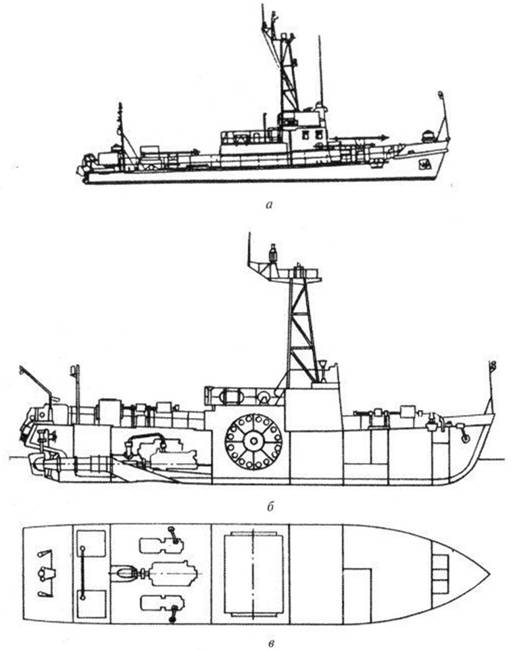

Рис. 53. Тралыцик-шнуроукладчик пр. 1253:

а – вид сбоку; б – продольный разрез; в план платформы

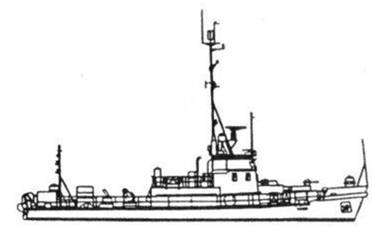

Рис. 54. Тралыцик-шнуроукладчик пр. 1253.1
