ОГНЕВАЯ МОЩЬ ТАНКА


Все вооружение танка Т-90 размещается в башне. Комплекс вооружения машины в себя включает: оружие (основное, дополнительное и вспомогательное), боекомплект, систему автоматического заряжания, комплекс управления огнем, дополнительные приборы наблюдения и приводы наведения, а также комплекс управляемого вооружения.


ОСНОВНОЕ ОРУЖИЕ

Основное оружие Т-90 125-мм гладкоствольная пушка (пусковая установка) 2А46М-4, с повышенной точностью стрельбы. Техническая скорострельность при автоматическом заряжании до 8 выстрелов/мин. Для стрельбы из пушки применяются выстрелы следующих типов: с управляемой ракетой, с бронебойно-подкалибер-ным (БПС), осколочно-фугасным (ОФС) и броне-бойно-кумулятивным (БКС) снарядами.

Высокие точностные характеристики пушки достигнуты оптимальным сочетанием кривизны, разностенности и жесткости ствола; симметричным расположением тормозов отката; применением термозащитного кожуха на стволе. Имеющееся устройство встроенного контроля выверки пушки как с основным, так и с тепловизион-ным прицелами не только предоставляет возможность производить выверку без выхода экипажа из танка, но и сокращает продолжительность этой операции до 1 минуты, а также повышает и точность выверки. Конструкция пушки обеспечивает быструю замену ствола (без демонтажа пушки из башни) в полевых условиях.


ДОПОЛНИТЕЛЬНОЕ ОРУЖИЕ

В качестве дополнительного оружия на Т-90 используются спаренный с пушкой 7,62-мм пулемет ПКТ или ПКТМ, с боевой скорострельностью 250 выстрелов в минуту и ленточным питанием, а также автономная зенитно-пулеметная установка (ЗПУ) с дистанционным электромеханическим управлением.

Закрытая ЗПУ предназначена для борьбы с легкобронированными наземными целями, живой силой противника, низколетящими воздушными целями, а также для защиты от нападения сверху в горных условиях и условиях городского боя. В ЗПУ применен крупнокалиберный 12,7-мм пулемет НСВТ-12,7 или 6П49 КОРД. Крупнокалиберный пулемет КОРД идет на смену своему предшественнику НСВТ-12,7

Выстрел. У противника практически нет шансов остаться невредимым

Общий в ид пушки 2А46М-4

в первую очередь, в связи с тем, что завод, их выпускавший до развала СССР, остался на территории Казахстана. Первоначально было принято решение выпускать НСВТ в Коврове, но затем пулемет был усовершенствован (изменены запирание ствола, повышена его живучесть и проведен ряд других доработок), получил наименование КОРД и теперь производится на Ковровском оружейном заводе им. Дегтярева. Узлы крепления, применяемые боеприпасы и ленты к ним, баллистические данные обоих пулеметов одинаковы, поэтому на ЗПУ танка Т-90 может использоваться любой из указанных пулеметов.

Обнаружение, слежение за наземными и воздушными целями и ведение огня из ЗПУ осуществляется командиром при закрытом люке командирской башенки, на которой она и установлена. ЗПУ состоит из: пулемета 6П49 КОРД (или НСВТ-12,7) с электроспуском; люльки с противооткатным устройством; кронштейна; уравновешивающего механизма; механизма перезаряжания; магазина; лентосборника; электромеханических приводов наведения по вертикали и горизонтали; прицела ПЗУ-7.216.644.

Приводы ЗПУ обеспечивают наведение по вертикали и по горизонтали, а также управление огнем зенитного пулемета.

Электромеханический привод вертикального наведения (ВН) предназначен для автоматического наведения зенитного пулемета в вертикальной плоскости. Привод обеспечивает следующие режимы работы: режим «Автомат» - режим отслеживания ЗПУ стабилизированного положения зеркала прибора ТКН-4С в диапазоне углов от -4° до +20°; режим «Полуавтомат» - режим управления ЗПУ независимо от стабилизированного зеркала прибора ТКН-4С (т. е. скоростной привод); «Ручной» - режим ручного наведения ЗПУ во всем диапазоне углов.

Электромеханический привод горизонтального наведения (ГН) предназначен для автоматического наведения командирской башенки с ЗПУ в горизонтальной плоскости в секторе: 60° вправо и 45° влево от согласованного положения с основным вооружением.

Прицел ПЗУ-7 предназначен для наведения в цель зенитного пулемета при стрельбе по воздушным целям, движущимся со скоростью от 100 до 300 м/с и наземным, находящимся на расстоянии до 1600 м. Он представляет собой оптический, монокулярный перископ (увеличение 1,2х).

Автономная зенитно-пулеметная установка закрытого типа с дистанционным электромеханическим управлением позволяет командиру вести эффективную стрельбу на поражение по воздушным целям, наземным легкобронированным объектам и живой силе противника, оставаясь под защитой брони.

Замена ствола пушки производится без демонтажа. На фото место под ключ.


Целик на дульном срезе пушки позволяет производить выверку с прицелом 1Г 46


ВСПОМОГАТЕЛЬНОЕ ОРУЖИЕ

Вспомогательным оружием танка являются 5,45-мм автомат АКС74 (один на экипаж), десять ручных гранат Ф-1 или РГО и 26-мм сигнальный пистолет.


БОЕКОМПЛЕКТ ТАНКА

Боекомплект танка Т-90 включает 42 выстрела раздельного заряжания четырех типов: с управляемой ракетой, бронебойно-подкалибер-ным, бронебойно-кумулятивным и осколочно-фугасным снарядами, а также 2000 патронов к 7,62-мм спаренному пулемету и 300 патронов к 12,7-мм пулемету ЗПУ. Кроме того, в боекомплект машины входят 450 5,45-мм патронов к автомату АКС74, 12 сигнальных ракет к сигнальному пистолету, 10 ручных гранат Ф-1 или РГО и 12 гранат ЗД17 системы 902В комплекса оптико-электронного подавления. В варианте машины без системы ТШУ-1 «Штора-1» вместо гранат ЗД17 в боекомплект включены гранаты ЗД6М.

22 выстрела к танковой пушке (в том числе и УР) размещены во вращающемся транспортере автомата заряжания и готовы к боевому использованию. Остальные 20 артвыстрелов (снаряды и заряды к ним) размещаются в специальных укладках в корпусе машины и в башне. Выстрелы во вращающемся транспортере A3 можно загружать в любом соотношении, другими словами, при возможности можно хоть весь транспортер загрузить одними управляемыми ракетами. Любой тип выстрела можно зарядить в пушку вручную, не загружая его в автомат заряжания.

Применение частично сгорающей гильзы, а также механизма выброса стреляных поддонов в конструкции автомата заряжания позволяет значительно снизить загазованность боевого отделения во время ведения огня из пушки.

Ниже приводятся назначение и характеристики некоторых типов применяемых на танке Т-90 125-мм выстрелов.

125-мм выстрел ЗВБМ17 с бронебойным подкалиберным снарядом ЗБМ42 предназначен для стрельбы из танковой пушки по современным танкам, имеющим комбинированную бронезащиту.

125-мм выстрел ЗВБК16 с кумулятивным снарядом ЗБК18М предназначен для стрельбы из танковой пушки по бронированным целям, укрытиям, полевым укреплениям, кирпичным и железобетонным защитным сооружениям и живой силе.

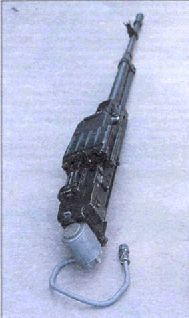

7,62- мм пулемет ПКТ На ЗПУ может устанавливаться 12,7-м м пулемет 6П49 КОРД


125-мм выстрел ЗВОФ36 с осколочно-фугасным снарядом ЗОФ26 предназначен для стрельбы из танковой пушки по легкобронированным целям, живой силе, огневым средствам и инженерным сооружениям полевого типа.

125-мм выстрел ЗУБК20 с управляемой ракетой 9М119М предназначен для стрельбы из танковой пушки для поражения бронированных и других малоразмерных целей, а также низколетящих вертолетов противника.

В настоящее время ведутся работы по повышению эффективности вооружения танка. В частности, принят на вооружение новый выстрел с бронебойным оперенным подкалиберным снарядом с удлиненным корпусом снаряда, выполненный из вольфрамового сплава и метательным зарядом из высокоэнергетических порохов.


12,7-мм пулемет НСВТ-12,7.

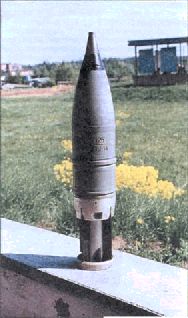

Осколочно-фугасный снаряд ЗОФ26 для 125-мм танковой пушки


Боекомплект танка Т-90


Выстрел ЗВБК16 с кумулятивным снарядом ЗБК18М. На фото слева - выстрел ЗВБМ17 сб ронебойноподкалиберным снарядом


Это позволило увеличить бронепробиваемость по сравнению со снарядом ЗБМ42 почти на 20%.

Новый выстрел ЗВБК25 с кумулятивным снарядом также обладает повышенным могуществом действия по цели. Снаряд этого выстрела способен поражать танки противника, оснащенные сложной комбинированной броней и усиленной динамической защитой.

Кроме указанных типов выстрелов, в состав боекомплекта Т-90 введен выстрел с осколочно-шрапнельным снарядом с электронным дистанционно-контактным взрывателем. Такой снаряд позволяет повысить эффективность борьбы с открыто расположенной живой силой противника, а также и боевыми вертолетами. Он имеет значительно большую приведенную площадь зоны сплошного поражения по сравнению с обычными осколочно-фугасными снарядами. Установка дистанции подрыва взрывателя происходит автоматически в момент произ-

водства цикла заряжания в соответствии с измеренной лазерным дальномером дальностью. При установке взрывателя на контактный подрыв снаряд действует как обычный осколочно-фугасный.

Для стрельбы из 7,62-мм спаренного пулемета ПКТ (ПКТМ) применяются 7,62x54R патроны с пулями: легкой стальной (ЛПС), трассирующей (Т-46), бронебойно-зажигательной (Б-32) и повышенной пробиваемости. Они снаряжаются в 8 лент по 250 патронов, которые укладываются в магазин-коробки. Последние размещаются в боевом отделении танка.

Для ведения огня из 12,7-мм пулеметов НСВТ-12,7 или КОРД применяются 12,7x108 патроны с бронебойно-зажигательными трассирующими (БЗТ), бронебойно-зажигательными (Б-32) и зажигательными мгновенного действия (МДЗ) пулями. Они снаряжаются в 2 ленты, которые укладываются в магазин-коробки, размещающиеся одна на ЗПУ, а другая, на правой стороне башни. Вес снаряженной магазин-коробки составляет примерно 25 кг.

Автоматные 5,45x39 патроны снаряжаются в магазины по 30 штук в каждый и находятся в подсумках в боевом отделении танка.

Ручные гранаты Ф-1 или РГО укладываются в подсумки, которые находятся в боевом отделении машины.

Сигнальные ракеты к 26-мм сигнальному пистолету размещаются в подсумках, а также в боевом отделении танка.

Гранаты ЗД17 для постановки аэрозольных завес заряжаются в пусковые установки системы 902В, которые находятся по 6 штук с правой и с левой сторон башни. Пусковые установки после заряжания закрываются специальными резиновыми крышками, которые при стрельбе не снимаются. Запасные крышки находятся в укупорке с гранатами ЗД17.
