ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ТАНКА Т-90С


ОБЩИЕ ДАННЫЕ, КОМПОНОВКА, ОБОРУДОВАНИЕ

Боевая масса, т 46,5

Экипаж, чел. 3

Длина с пушкой вперед, мм 9530

Длина корпуса, мм 6860

Ширина общая, мм 3780

Ширина по гусеницам, мм 3370

Высота по крыше башни, мм 2230

Забронированный объем танка, мЗ 11,04

Забронированный объем корпуса, мЗ 9,19

Забронированный объем башни, мЗ 1,85

Десантный люк в днище корпуса Есть

Марка пушки 2А46М-4

Калибр пушки, мм 125

Тип пушки Гладкоствольная - пусковая установка

Тип затвора Горизонтально-клиновой

Длина отката, мм 300

Расположение противооткатных устройств Симметричное

Тип продувки ствола Эжекционный

Наличие теплозащитного кожуха Есть

Техническая скорострельность, выстр./мин 8

Заряжание, тип Автоматическое

Боекомплект, выстр. (в т. ч. в A3) 42(22)

Типы боеприпасов БПС, БКС, ОФС, УР

Тип выстрела Раздельно-гильзовый

Стабилизатор, тип Электрогидравлический по вертикали Электромеханический по горизонтали

Спаренное вооружение Пулемет

Калибр, мм 7,62

Марка ПКТМ

Боекомплект, шт. 2000

Зенитное вооружение Пулемет

Калибр, мм 12,7

Марка КОРД (НСВТ-12,7)

Боекомплект, шт. 300

Дистанционное управление Есть

Управляемое вооружение 9К119 «Рефлекс»

Управляемая ракета 9М119М

Система наведения ракеты По лучу лазера

Максимальная дальность стрельбы, м 5000

Основной прицел наводчика Перископический

Увеличение,кратность 2,7- 12х

Угол поля зрения, град. 20-4,5

Стабилизация поля зрения Независимая по ГН и ВН

Ночной прицел наводчика Тепловизионный

Дальность видения ночью, м 3000

Дублированное управление огнем Есть

Дальномер, тип Лазерный

Диапазон измерения дальности, м 500-5000

Баллистический вычислитель, тип Электронный, цифровой

Основной прибор командира Перископический, Стабилизированный по ВН

Увеличение,кратность 7,5х(Дн.); 5,1 х(Н)

Угол поля зрения, град. 7

Зенитный прицел ПЗУ-7

Ночные приборы командира Пассивно-активный, тепловизор, видеосмотровое устройство

Дальность видения ночью, м До 3000 (тепловизионный канал)

Броневая защита, тип Комбинированная

Бортовые экраны Есть

Система ТДА Есть

Дымовые гранатометы, шт. 12

Динамическая защита, тип Встроенная

Комплекс оптико-электронного подавления ТШУ-1 «Штора-1»

Система коллективной защиты от ОМП, тип Общеобменная

Быстродействующая система ППО Есть

Максимальная скорость, км/ч 60

Удельная мощность, л. с./т 21,5

Запас хода по шоссе, км 550

Емкость топливных баков + доп. бочки, л 1200+400

Среднее удельное давление на грунт, кГ/см2 0,938

Клиренс, мм 492

Ширина преодолеваемого рва, м 2,8

Высота преодолеваемой вертикальной стенки, м 0,85

Максимальный угол подъема, град. 30

Глубина преодолеваемого брода (с предв. подг.), м 1,2(1,8)

Преодолеваемая водная преграда с ОПВТ, м 5

Тип двигателя Многотопливный дизель

Максимальная мощность, кВт (л.с.) 736(1000)

Максимальный крутящий момент, кГм 403

Число цилиндров 12

Расположение цилиндров V-образный, развал 600

Тактность 4

Тип системы охлаждения Жидкостная

Масса двигателя, кг 1020

Удельный расход топлива, г/л.с.ч 170

Тип трансмиссии Механическая, планетарная

Коробка передач, тип Две бортовые планетарные

Число передач вперед/назад 7/1

Минимальный расчетный радиус поворота, м 2,79

Остановочный тормоз, тип Дисковый, работающий в масле

Масса трансмиссии, кг 1870

Бортовой редуктор, тип Планетарный

Система управления движением, тип Гидравлическая

Подвеска, тип Торсионная

Динамический ход катка, мм 320

Амортизаторы, тип (количество) Гидравлический, лопастной, (6)

Гусеница, тип соединения траков Параллельное

Тип шарнира гусеницы РМШ

Ширина колеи, мм 2790

Длина опорной поверхности гусеницы, мм 4270

Ширина гусеницы, мм 580

Число траков, шт. 81

Число опорных/поддерживающих катков на борт 6/3

Диаметр опорного катка, мм 750

Тип амортизации опорных катков Наружная

Механизм натяжения, тип Червячный

Масса ходовой части, кг 8570


ОБОРУДОВАНИЕ

Средства связи:

Аппаратура внутренней связи и коммутации ТПУ Р-174

Радиостанция Р-163-50У

Радиоприемник Р-163УП

Дальность связи в движении, не менее, км 20

Количество заранее подготовленных частот 10

Система кондиционирования СКС-3

Хладопроизводительность, Вт 2900

Оборудование для самоокапывания: Тип Встроенное бульдозерное


Ширина отвала, мм 2140

Оборудование подводного вождения: Тип Съемное

Время монтажа съемного оборудования, мин 15

Глубина преодолеваемой водной преграды, м 5

Время на подготовку к ведению огня после преодоления водной преграды Не требуется

Средства снижения заметности Тепломаскировка, деформирующее окрашивание

Средства разминирования Навесной минный трал КМТ-7 или КМТ-

Периодичность ТО- 1, км 2500-2700

Периодичность ТО- 2, км 5000-5200

Время выполнения работ ТО-1, ч 12

Время выполнения работ ТО-2, ч 30

Время выполнения КО, ч 0,25

Время подготовки к выходу из парка при темп, выше +5°С, мин. 12

Время подготовки объекта к боевому применению, мин. 30

Назначенный ресурс до отправки в капитальный ремонт, тыс. км 11

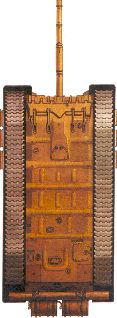

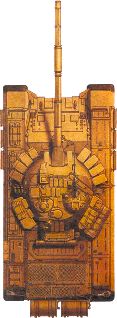

Танк Т-90 с двигателем В-8 4МС (вид сверху, вид снизу)

Общий вид танка Т-90 с двигателем В-84МС (продольный разрез и вид сверху с вырезами по корпусу и башне)


Основной танк Т-90 был принят на вооружение 10 лет назад. Он остается единственной боевой машиной нового поколения, поступившей в Вооруженные силы Рост Танк завоевал международное признание Т-90 пришелся по душе танкистам многих стран. Его по достоинству оценили и

вероятные противники
