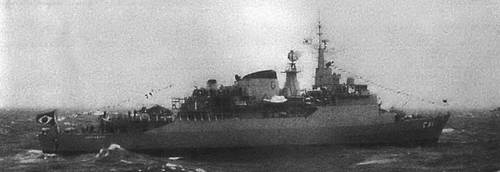

«Найтирой»


Страна: Бразилия

Страна-производитель: Великобритания Класс корабля: фрегат Тип корабля: NITFR0I В строю: 6

Название и номер корабля:

NITEROI (F 40), DEFENSORA (F 41), CONSTITUICAO (F 42*), LIBERAL (F 43*), INDEPENDENCIA(F44), UNlAO (F45)

* - выполнены и общей конфигурации. Остальные предназначены для борьбы с подлодками пршииника.

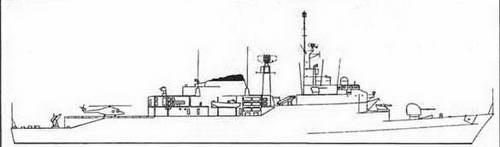

Отличительные признаки:

• Для общей конфигурации:

• Короткий бак с 115-ммАУ в положении «А» и противолодочным минометом Bofors калибра 375 мм в положении «В».

• Высокая носовая надстройка по всей ширине корабля.

• В задней носовой надстройке расположена фок-мачта.

• Непосредственно перед дымовой трубой установлена пирамидальная грот-мачта несущая антенну РЛС обнаружения ВНЦ.

• Ближе к корме от середины корабля расположена приземистая, широкая дымовая труба с черным оголовком. Верхняя часть трубы выполнена под наклоном от носа к корме.

• Вертолетная палуба на уровне верхней палубы со спуском на длинный ют, на котором установлена АУ калибра 115 мм. На корабле Liberal смонтирована ПУ Albatros для ЗУР Aspide,

• На шлюпбалке и по обоим бортам по соседству с дымовой трубой расположены корабельные шлюпки.

Примечание 1. Корабли, в конфигурации ПЛО, имеют удлиненную вертолетную палубу (за счет юта) и ПУ ПЛО ракет Ikara (в положении «Y»). Примечание 2. Модифицированный Niteroi класса Brasil используется и качестве учебного корабля с флажным позывным U 27. На нем установлены лишь 2 АУ Bofors калибра 40 мм/70, а также 4 АУ для производства салютов.

Водоизмещение при полной нагрузке, т: 3707. Длина, м: 129,2. Ширина, м: 13,5. Осадка, м: 5,5. Скорость, узлы: 30.

Дальность хода, мили: 5300 при 17 узлах.

Ракеты: 2 сдвоенные ПУ ПКР ММ 40 Exocet, Aerospatiale. 2 строенные ПУЗУР Seacat, Short Bros. Заменяется на ПУ Albatros для ЗУР Aspide. 1 ПУ ПЛУР Ikara (стандарт Branik), полезная нагрузка - торпеды Мк46. Пушечное вооружение: 1 или 2 АУ Vickers калибра 115мм/55 (в обычной конфигурации). Вариант для противолодочной борьбы оборудуется только одной такой пушкой. 2 АУ Bofors калибра 40 мм/70. Заменяются на АУ Bofors SAK МкЗ калибра 40 мм/70.

Торпеды: 2 ТТА Plessey STWS-1 калибра 324 мм. Торпеды Honeywell Мк4б мод. 5.

Противолодочные бомбометы: 1 2-ствольный бомбомет Bofors калибра 375 мм. Глубинные бомбы: 1 (5 на кораблях общей конфигурации). Ложные цели: 2 установки Plessey Shield пуска пассивных помех.



РЛС

Обнаружения ВНЦ - Plessey AWS 3.

Обнаружения НЦ - Signaal ZW06.

Управления огнем: 2 РЛС RTN 10Х Selenia Orion.

ГАС: 1 подкилевая с системой активного поиска и управления огнем ГАС Thomson -Sintra Spherion.

Вертолеты: 1 вертолет Westland Wasp HAS 1.
