«Дюк»


Страна: Великобритания

Страна-производитель: Великобритания

Класс корабля: фрегат

Тип кораблями DUKE (класс 23)(FFG)

В строю: 13

Строится: 2

Планируется: 1

Название и номер корабля:

NORFOLK (F230) ARGULL (F231), LANCASTER (F229, экс-F232), MARLBOROUGH

(F223). IRON DUKE (F234),MONMOUTH(F235), MONTROSE(F236), WESTMINSTER -

(F237 ) NORTUMBERLAND (F 238), RICHMOND (F 239), SOMERSET (F82), GRAFTON (F 80), SOUTHERLAND(F 81). KENT (F 78), PORTLAND (F 79), ST ALBANS (F 83)

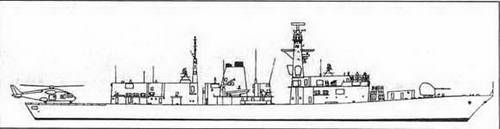

Отличительные признаки:

• Высокий нос с неразделенной верхней палубой от носа до кормы.

• 3 основные системы оружия смонтированы на баке от носа к корме в следующем порядке АУ калибра 114 мм, ПУ ЗУР Seawolf, ПУ ПКР Harpoon.

• Носовая надстройка несёт массивную закрытую грот-мачту в задней части с хорошо различимыми куполами системы спутниковой связи по обоим бортам установленными на специальных платформах.

• Необычная дымовая труба квадратного сечения посредине корабля с двумя массивными выхлопными трубами, выпирающими с верхнего переднего края

• Прямоугольная кормовая надстройка с короткой пирамидальной мачтой в передней части

• Взлетно-посадочная палуба на корме.

Примечание. Все вертикальные поверхности имеют уклон 2 гр. и скругленные края для уменьшения теплового излучения

Водоизмещение при полной нагрузке, т: 4200. Длина, м: 133 Ширина, м: 16,1, Осадка, м: 5,5

Скорость, узлы: 28.

Дальность хода, мили: 7800 при 15 узлах.

Ракеты: 2 счетверенные ПУ ПКР Harpoon, McDonnell Douglas. 2 ПУ Seawolf GWS 26 мод. 1VLS, British Aerospace.

Пушечное вооружение: 1 АУ Vickers Mk 8 калибра 114 мм/55. 2 АУ DES/MSI DS ЗОВ калибра 30 мм/75.

Торпеды: 2 ДТА 324-мм Cray Marine. Торпеды Marconi Stingray.

Ложные цели: 4 6-ствольные фиксированные ПУ Marconi Sea Gnat калибра

130 мм/102 мм. Буксируемая торпедная ловушка Graseby класс 182.

РЛС-

Обнаружения ВНЦ - Plessey класс 996 (1), трехкоординатная. Навигационные - Kelvin Hughes класс 1007 или Racal Decca класс 1008. Управления огнем: 2 РЛС Marconi класс 911.

ГАС: 1 ГАС Ferranty/Thomson - Sintra класс 2050; смонтированная на носу с системой активного поиска и управления огнем. Dowty класс 2031Z буксируемая гидролокационная решетка (на F 229-239). Предполагается замена класса 2003 на 2087.

Вертолеты: 1 вертолет Westland Lynx НМА 3/8 или 1 вертолет Westland/Agusta ЕН-101 Merlin HAS 1 (ПЛО/противокорабельный).

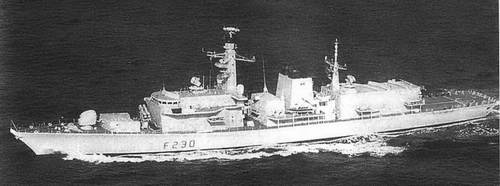

«НОРФОЛК»
