«Джангуей» I/II


Страна: КНР

Страна-производитель: КНР Класс корабля: фрегат

Тип корабля: JIANGWEII (класс 053 H2G), JIANGWEIII (фрегат УРО) В строю: 4 (Jiangwei I), 1 (Jiangwei II) Строятся: 2 (Jiangwei II)

Название и номер корабля: (JIANGWEI I): ANQING (539), HUAINAN (540) (548 OUT OF AREA), HUAIBEI(541), TONGLING (542).

(JIANGWEI II):-(597),- (522),-(-)

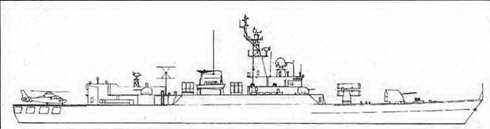

Отличительные признаки:

• Длинный полубак (одна треть длины корабля). На Jiangwei II полубак короче.

• Орудия, размещенные на полубаке (от носа в сторону кормы): противолодочный бомбомет РБУ 1000, АУ и ПУ ЗУР HQ-61 калибра 100 мм двухблочная контейнерная (на кораблях типа Jiangwei I) имеется округлая башня для двухорудийные АУ калибра 100 мм; в позиции «В» смонтирована контейнерная ПУ 3YPLY60).

• На ступенчатой надстройке, по правой и по левой сторонам, размещены АУ калибра 37 мм/63, прилегающие к бортам в районе носовой части мостика.

• Обтекатель антенны РЛС управления огнем Large Sun Visor установлен на мостике (на кораблях типа Jiangwei II установлен прибор управления огнем типа 347G).

• В кормовой части носовой надстройки установлена грот-мачта, нижняя часть которой закрыта, а верхняя представляет собой решетчатую конструкцию (на кораблях типа Jiangwei II закрытая часть больше).

• Единственная приземистая дымовая труба немного смещена от середины корабля в сторону кормы,

• Корабельные шлюпки подвешены на шлюпбалках по правому и по левому борту вплотную к дымовой трубе.

• Ориентированные под определенным углом строенные ПУ ПКР YJ-1 размещены спереди (направлены вправо) и сзади (направлены влево) от дымовой трубы.

• Большой ангар и полетная палуба на корме по правому борту, под которой расположен открытый ют. (На кораблях типа Jiangwei II АУ 76А калибра 37 мм/63 смонтирована на ангаре, а на кораблях типа Jiangwei I на спонсонах по бортам ангара.)

Водоизмещение при полной нагрузке, т: 2250. Длина, м: 111,7. Ширина, м: 12,1. Осадка, м: 4,8. Скорость, узлы: 25.

Дальность хода: 4000 при скорости 18 узлов.

Ракеты: в двух строенных ПУ nKPYJ-1 (Eagle Strike) (С-801)(для CSS-N-4 Sardine); 12-блочная no 3 контейнера ПУ ЗУР HQ-61 (на кораблях типа Jiangwei I), Ly 60 (на кораблях типа Jiangwei II).

Пушечное вооружение: 2 двухорудийные АУ (КНР) калибра 100 мм/56; 4 двухорудийные АУ калибра 37 мм/63 Type 76А.

Противолодочные бомбометы: 2 фиксированных 5-ствольных бомбомета РБУ 1200.

Ложные цели: 2 б-ствольные системы сверхбыстрой постановки облака дипольных отражателей Mk 33; 2 26-ствольные установки для разбрасывания дипольных отражателей (КНР).

РЛС

Обнаружения ВНЦ - Knife Rest.

Навигационные - Decca 1290 компании Racal и Туре 360 компании China. Управления огнем - Sun Visor (с Wasp Head) (на кораблях типа Jiangwei I); Туре 374G (на кораблях типа Jiangwei II); Rice Lamp; Fog Lamp. ГАС: активная ГАС Echo Type 5.

Вертолеты: противокорабельный вертолет Harbin Zhi-9A Hautin (Dauphin 2).

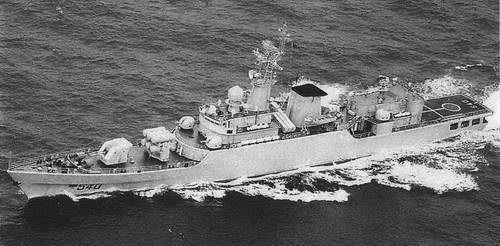

«ХУАЙНАН»
