«Джангху» I/II


Страна: Бангладеш, КНР, Египет Страна-производитель: КНР Класс корабля: фрегат

Тип корабля: JIANGHUI/II (класс 053) (фрегат УРО)

В строю: (в Бангладеш) 1 Osman Jianghu I/класс 053 Hi; (в Китае) 27 Jianghu I,

1 Jianghu II; (в Египте) 2 Jianghu I

БАНГЛАДЕШ

Название и номер корабля: OSMAN (3kc-XIANTAN)(F 18 экс-556) КНР

Название и номер корабля: (JIANGHU I): CHANG DE (509), SHAOXING 15101, NANTONG 15111, WUXI (512), HUAYIN 1513), ZHENJIANG (514), XIAMEN (515), JIUJIANG (516). NANPING (517), JIAN (518), CHANGZHI 1519), NINGPO (533), JINHLIA (534), DANDONG (543). LINFEN 1545], MAOMING 1.551], YIBIN (552], SHAOGUAN (553i, ANSHUN (554),ZHA0T0NG (555),JISH0U (557), ZIGONG 1.558),

KANGDING (559), OONGGUAN 15601 SHANTOU (561)- 15621 -(563),

(JIANGHU II): SIPING (544) ЕГИПЕТ

Название и номер корабля: NAJIM AL ZAFFER (951), EL NASSER (956) Отличительные признаки:

• Длинный узкий основной корпус, высокая носовая часть, глубоко погруженная 8 воду.

• Одноорудийная или двухорудийная АУ размещена в позиции «А» (Creusot-Loire калибра 100 мм на Jianghu II; на египетских кораблях установлена двухорудийная АУ калибра 57 мм/70).

• За средней частью корабля размещена приземистая дымовая труба.

• За и перед дымовой трубой смонтированы коробчатые ПУ (на Jianghu II смонтирована только одна ПУ - перед дымовой трубой).

• За носовой надстройкой установлена высокая решетчатая грот-мачта.

• 2 АУ калибра 37 мм/63 смонтированы перед мостиком, две по бокам от грот-мачты (на некоторых кораблях данного типа) и две на кормовой надстройке в позиции «X» (на некоторых кораблях данного типа). (На Dongguan имеются две АУ башенного типа калибра 37 мм/63 в позициях «В» и «X». На Jianghu II вместо АУ в позиции «X» смонтирован вертолетный ангар; АУ калибра 37 мм/63 размещены непосредственно за дымовой трубой.) • В позиции «Y» смонтирована двухорудийная АУ калибра 100 мм. (На Jianghu II на ее месте находится полетная палуба. На египетских кораблях данного типа в позиции «Y» размещены спаренные АУ калибра 57 мм/70.) Примечание 1. Существует несколько вариантов типа Jianghu I, однако в общих чертах все они подобны.

Примечание 2. Если не принимать во внимание детали конструкции, расположенные сзади от дымовой трубы, то типы Jianghu II и Jianghu I можно считать подобными. Корабли типа Jianghu I характеризуются сплошной палубой и ангаром, расположенным перед полетной палубой.

Водоизмещение при полной нагрузке, т: 1702. Длина, м: 103,2. Ширина, м: 10,8. Осадка, м: 3,1. Скорость, узлы: 26.

Дальность хода: 4000 при скорости 15 узлов.

Ракеты: В двух спаренных ПУ ПКР HY-2 (С-201) (CSSC-3 Seersucker) (2 спаренные на Jianghu II).

Пушечное вооружение: 1 или 2 двухорудийные АУ калибра 100 мм/5б (на Jianghu II); 2 двухорудийные АУ калибра 57 мм/70 (на египетских кораблях); 6 двухорудийные АУ калибра 37 мм/63 (на некоторых вариантах данного типа установлено 4 двухорудийные АУ).

Торпеды: в двух ТТА ILAS (на Jianghu II); торпеды Yu-2 (Mk 46 Mod 1). (Отсутствуют на Jianghu 1, кораблях ВМС Бангладеш и Египта.)

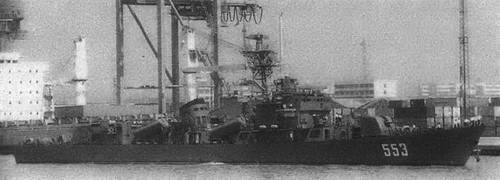

«ШАОГУАН»


Противолодочные бомбометы: 2 5-ствольных фиксированных бомбомета РБУ 1200 (на некоторых кораблях 4).

Глубинные бомбы: 2 бомбомета ВМВ-2; 2 бомбосбрасывателя. Ложные цели: 2 б-ствольные установки для сверхбыстрой постановки облака дипольных отражателей Мк 33 или 2 2б-ствольныеустановки для разбрасывания дипольных отражателей; 2 б-ствольные установки для сверхбыстрой постановки облака дипольных отражателей Мк 36 компании Loral Hycor (на кораблях ВМС Бангладеш).

РЛС

Обнаружения ВНЦ - MX 902 Eye Shield (Тип 354); тип 765 (на египетских кораблях); Rice Screen/Shield.

Обнаружения НЦ/управления огнем - Square Tie.

Навигационные - Don 2 или Fin Curve или компании Racal Decca (Decca RM1290 А на египетских кораблях).

Управления огнем - Wok Won или Rice Lamp; Sun Visor с Wasp Head (на некоторых кораблях типа Jianghu I); Fog Lamp (на египетских кораблях). ГАС: активная ГАС Echo Type 5.

Вертолеты: вертолет ПЛО Harbin Zhi-9A Hautin (Dauphin 2) (на Jianghu II).
