Тип Lekiu - 2 единицы

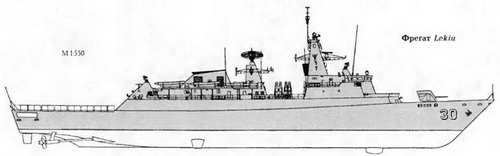

ФРЕГАТ LEKIU


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное. 1845

полное 2 390

Главные размерения, м:

длина наибольшая (по КВЛ) 105,5 (97,5)

ширина наибольшая. 12,8

осадка при полном водоизмещении.3,6

Главная энергетическая установка:

тип.дизельная

количество х тип ДД -

- суммарная мощность, л.с 4 х 20V 1163 ТВ93- 33 300

количество гребных винтов.2 ВРШ

Скорость хода наибольшая, уз 28

Дальность плавания ходом 14 уз, мили.5 000

Экипаж, чел. (в том числе офицеров). 146 (18)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса«Exocet»

количество ПУ х направляющих (тип ПУ) 2x4 (ТПК)

боекомплект. 8 ПКР ММ 40

СУITL-70

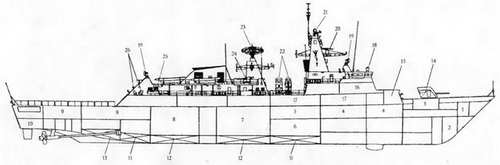

Продольный разрез фрегата Lekiu

1 Помещение шпилевых машин

2. Цепной ящик

3. Погреб 57-мм патронов

4. Кубрики старшин

5. Камбуз

6. Носовая электростанция

7. Носовое машинное отделение

8. Кормовое машинное отделение

9. Кубрики личного состава

10. Румпельное отделение

11. Цистерны пресной воды

12. Топливные цистерны

13. Цистерна авиационного топлива

14. 57-мм АУ с аппаратурой постанс дымовых завес

15. ПУ ЗРК "Sea Wolf"

16. БИЦ

17. Каюты офицеров

18. Колонка ОЭСУ "Radames" 2400

19. АП РЛС тип 1802

20. АП навигационной РЛС тип 1226

21. АП РЛС "Sea Giraffe" 150НС

22. ТПК ПКРК "Exocet"

23. АП РЛС DA 08

24. 30-мм АУ

25. 324-мм ТА

26. ПУ НУ PC системы "Super Barricade"

Зенитный ракетный комплекс:

тип комплекса «Sea Wolf»

количество ПУ х направляющих (тип ПУ) 1 х 16 (VLS)

боекомплект. 16 ЗУР «Sea Wolf VL»

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 1 х 2 - 57/70 (SAK Мк 2 «Bofors»)

резервная ОЭСУ.«Radames» 2400

количество АУ х стволов (тип АУ)2 х 1-30/75 (DS ЗОВ)

Противолодочное:

количество ТА х труб (тип ТА).2 х 3-324-мм (В 515)

тип торпед. торпеды Мк 46 мод. 5

СУ V 3901

Авиационное:

количество х тип вертолетов 1 х «Westland Wasp» HAS1

оборудование ВПП.светотехническое

тип ангара палубный

Радиоэлектронное;

БИУС NAUTIS-F с системой Link Y Mk 2

РЛС обнаружения ВЦ DA 08

РЛС обнаружения НЦ «Sea Giraffe» 150НС

РЛС навигационная тип 1226

РЛС УО2 х тип 1802

комплекс РЭБ.«Mentor»/THORN

пассивные средства РЭП

(количество ПУ х направляющих) «Super Barricade» (2 х 12- 102-мм)

ГАС с подкильной антенной«Spherion»

система противоторпедной защиты«Sea Siren»

Контракт на постройку двух легких многоцелевых фрегатов для ВМС Малайзии с фирмой «Yarrow Shipbuilders)) был заключен 31 марта 1992 г. В случае полномасштабного военного конфликта эти корабли смогут нести патрульную службу, эскортировать конвои, вести борьбу с подводными лодками и надводными кораблями противника. Кроме того, фрегаты смогут выполнять функции флагманских кораблей. Корпус стальной, гладкопалубный, с фальшбортом в носовой оконечности, ниже ВП -двухпалубный, разделен водонепроницаемыми переборками на 12 отсеков и имеет почти на всем протяжении двойное дно, которое используется в качестве топливных и балластных цистерн. ГЭУ расположена в двух отсеках. ДД работают попарно через редукторы на ВФШ. Экономический ход обеспечивается работой двух ДД (либо одного борта, либо по одному на каждом борту). Надстройки стальные. Из-за их большого веса корабль имеет невысокие параметры остойчивости, ограничивающие его мореходность. Для обеспечения живучести основные технические средства корабля сделаны автономными. Оборудование, предназначенное для борьбы с пожарами, дублировано и максимально разнесено по длине корпуса, что, вместе с большим числом усиленных переборок, призвано обеспечить наибольшую живучесть в пределах заданного объема. Усиление набора корпуса позволило создать противоударные узлы крепления и соответственно снизить требования к ударостойкости оборудования. Это проектное решение уменьшило стоимость постройки. При разработке мероприятий по снижению ЭПР корабля большое количество технических решений было заимствовано из проекта фрегатов типа 23 ВМС Соединенного Королевства.
