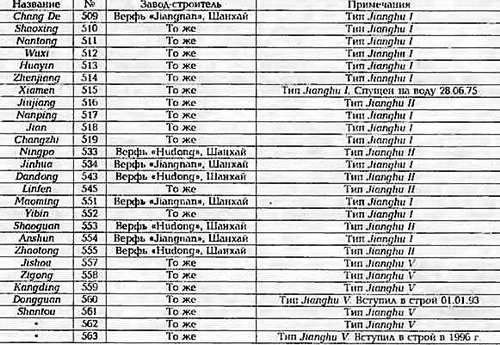

Тип Jianghu I (пр. 053 HI), Jianghu II (пр. 053 Н2) и Jianghu V [пр. 053 Н5) - 27 единиц

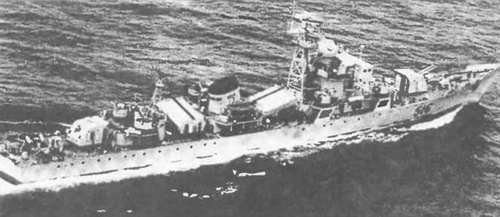

ФРЕГАТ JIUJIANG (тип JIANGHU II)

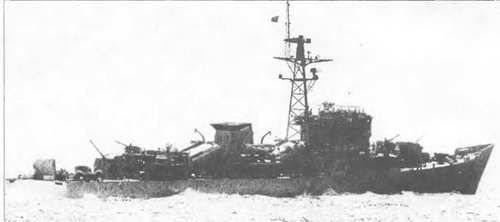

ФРЕГАТ KANGDING (тип JIANGHU V)


ОСНОВНЫЕ ТАКТИКО ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное. 1425

полное 1702

Главные размерения, м:

длина наибольшая 103,2

ширина наибольшая 10,8

осадка при полном водоизмещении 3,1

Главная энергетическая установка:

тип,„.дизельная

количество х тип ДД -

- суммарная мощность, л.с 2* 12Е 390- 14 400

количество гребных винтов..2

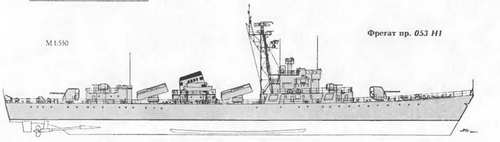

Продольный разрез фрегата пр. 053 HI

1. РБУ-1200

2. 100-мм АУ

3. Кладовые

4. Цепной ящик

5. Подбашенное отделение 100-мм АУ

6. Погреб 100-мм патронов

7. Кубрики личного состава

8. 37-мм АУ

9. Гиропост

10. Помещения акустиков

11 ЦП

12. Командно-далыномерный пост

13. АП РЛС тип 352

14. АП навигационной РЛС тип 956 15 АП РЛС тип 354 MX 902

16. Ангары ПКРК HY-2

17. Машинное отделение

18. Отсек вспомогательных механизмов

19. Провизионные кладовые

20. Румпельное отделение

21. Штоковые бомбометы

22. Обтекатель антенны ГАС ЕН 5

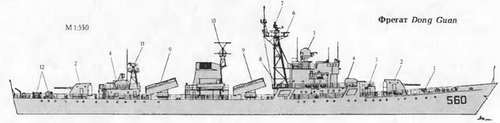

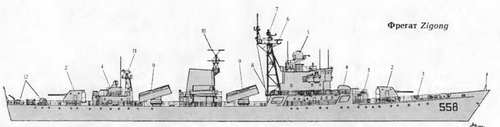

1. РБУ-1200

2. 100-мм АУ

3. ПУ НУРС системы тип 945

4. 37-мм АУ

5. Пост СУАО "Sun Vibor"

6. АП навигационной РЛС тип 956

7. АП РЛС "Rice Screen"

8. ПУ НУРС системы SRBOC

9. Ангар ПКРК HY-2

10. Антенна комплекса средств связи

11. АП РЛС тип 343 ("Rice Lamp') 12 Штоковые бомбометы

Скорость хода наибольшая, уз. 26

Дальность плавания, мили:

ходом 18 уз 2 700

ходом 15 уз 4 000

Экипаж, чел. (в том числе офицеров).. 200 (30)

Вооружение:

Комплекс противокорабельных ракет:

тип комплексаHY-2

количество ПУ х направляющих (тип ПУ).2x2 (ангар)

боекомплект. 4 ПКР С-201

РЛС сопровождения НЦ и УО тип 352 («Square Tie») '*

Артиллерийские комплексы:

количество АУ х стволов 2 x 1- 100/56 (Б-34) ',2 x 2- 100/562*

РЛС сопровождения МЦ и УО «Wok Won» (тип 752А) '*,

«Sun Visor В», «Якорь-М» 2*

количество АУ х стволов (тип АУ).6 х 2 - 37/67 (В-11)3*,

4 х 2-37/63 (тип 76А)4'

РЛС УО тип 343 («Rice Larap»)

Противолодочное:

количество РБУ х стволов (тип РБУ).2 х 5-252-мм (РБУ-1200)

боекомплект. 40 х РГБ-12

количество х тип штоковых бомбометов. 2 х БМБ-2

Минное:

количество мин.60

Ради оэлект ронное:

РЛС обнаружения ВЦ и НЦ тип 354 MX 902 («Фут-H»), «Rice Screen»4*

РЛС навигационная тип 956 («Дон-2») или тип 756 («Fin Curve»)

средства РТР 2/RW-23-1 («Jug Pair»)

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Мк 36 (2 х 6 - 130-мм),

тип 945 (2 х 26-60-мм)

ГАС с подкильной антенной EH 5

Тин Jiunghn 1

Тип Jiunyhu II и Jianghu V Тип Jianghu I и Jianghu II 4* Тип Jianghu V.

Корабли данного типа создавались на базе сторожевого корабля советского ВМФ пр.50. В отличие от прототипа у Jianghu I увеличены размеры корпуса и в качестве ГЭУ использованы дизели (а не ПТУ, как в пр.50). Существенным образом изменен состав вооружения. На кораблях типа Jianghu I число 100-мм орудий сократили до двух, а 37-мм автоматов увеличили до 12 (против восьми на пр. 50), вместо 533-мм ТА установили четыре ПУ для ПКР. На вооружении кораблей типов Jianghu II и Jianghu V имеется лишь восемь 37-мм автоматов. Причем на кораблях типа Jianghu У они размещены в новых закрытых установках с электрогидроприводами наведения. Кроме того, на фрегатах типов Jianghu II и V число 100-мм орудий увеличено до четырех в двух спаренных АУ. Между собой корабли одной и той же серии различаются формой дымовых труб (что обусловлено стремлением избежать задымления верхней палубы и упростить технологические процессы) и составом РТВ. В случае необходимости корабли могут быть вооружены минными рельсами (на 60 мин заграждения) и двумя бомбосбрасывателями (на 12 глубинных бомб). Один из строившихся фрегатов (№ 556 Xiangtan) в конце сентября 1989 г. продали Бангладеш. Кроме того, два однотипных корабля построили для ВМС Египта. Корпус гладкопалубный, стальной, полностью сварной, с двойным дном по всей длине. Междудонное пространство используется в качестве топливных цистерн. Водонепроницаемые переборки (доходящие до верхней палубы) делят корпус на 14 отсеков. Положительная плавучесть обеспечивается при затоплении трех любых смежных отсеков. Влагодаря значительной седловатости корпуса и наличию фальшборта в носовой оконечности фрегат имеет хорошие мореходные качества. Все боевые посты и помещениям соединены закрытым проходом. Отсеки ГЭУ, ходовая рубка и щиты 100-мм АУ защищены 8-мм броней. ДД размещены в двух смежных отсеках, расположенных один за другим. Носовой ДД работает на правую линию вала. Надстройки выполнены из стали. Фрегаты типа Jianghu критикуют за отсутствие ЗРК, высокоэффективных ЗАК и вертолета. Кроме того, многие из систем управления огнем и РТВ морально устарели и не соответствуют современному уровню.
