Тип Jiangwei I (пр. 053 H2G) - 4 единицы

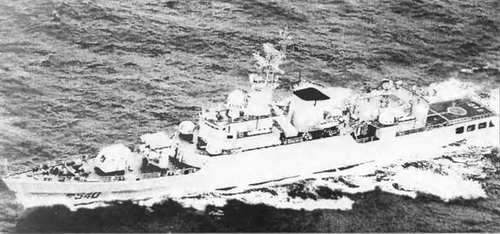

ФРЕГАТ НHAINAN


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное.1810

полное. 2 250

Главные размерения, м:

длина наибольшая. 111,7

ширина наибольшая 12,1

осадка при полном водоизмещении. 4,8

Главная энергетическая установка:

тип. дизельная

количество х тип АЛ,-

- суммарная мощность, л.с..2 х 12Е 390-14 400

количество гребных винтов 2

Скорость хода наибольшая, уз.25

Дальность плавания ходом 18 уз, мили 4 000

Экипаж, чел. 170

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса. YJ-1 или YJ-2

количество ПУ х направляющих (тип ПУ). 2x3 (ТПК)

боекомплект. 6 ПКР С-801 или С-802

Зенитный ракетный комплекс:

тип комплекса… HQ-61

количество ПУ х направляющих 1 х 6

боекомплект 6 ЗУР RE 61 РЛС УО..«Fog Lamp»

Артиллерийские комплексы:

количество АУ к стволов 1 ‹2 - 100/56

количество АУ х стволов (тип АУ) 4 х 2- 37/63 (тип 76А)

РЛС УО тип 343 («Rice Lamp»)

Противолодочное:

количество РБУ х стволов (тип РБУ) 2 х 5-252-мм (РБУ-1200)

боекомплект.40 РГБ-12

Авиационное:

количество х гип вертолетов 1 х «НагЫп» Z-9A

оборудование ВПП светотехническое

тип ангара. палубный

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ. «Knife Rest»

РЛС сопровождения МЦ

и УО ПКР 100-мм АУ. «Якорь-М», «Sun Visor» (с «Wasp Head В»)

или «Decca» тип 12990

РЛС навигационная. тип 360

1. 100-мм АУ

2. Обтекатель антенны ГАС S-07 Н

3. ПУ ЗРК HQ-61

4. 37-мм АУ

5. Пост СУАО "Sun VUor"

6. ПУ НУРС системы SRBOC

7. АП РЛС "Fog Lamp"

8. АП навигационной РЛС тип 360

9. АП РЛС "Knife Rest"

10. 'ГПК ПКРК YJ-1

11. Пост приема-передачи грузов на.ходу в море

12. АП комплекса средств связи

13. АП РЛС "Якорь-М"

14. Вертолет "Harbin" Z-9A

15. РБУ-1200

16. АП средств NJ81-3

средства РТР RVVD 8

активные средства РЭП. NJ81-3

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Мк ЗЬ (2 х 6- 130-мм),

тип 945 (2 2Ь 60-мм)

ГАС с антенной в бульбовоы обтекателе S-07 Н

Корабли данного типа являются развитием фрегата Siping {Jianghu Н) Благодаря увеличенным размерам корпуса на них удалось разместить ЗРК, шесть ПУ ПКРК нового поколения и вертолет. Кроме того, был изменен состав РТВ, и АУ старого образца заменили на установки закрытого типа с гидроэлектроприводами наведения. Вместе с тем, специалисты отмечают неудовлетворительные характеристики ЗРК, необходимость его замены на более совершенный. Высказывается предположение, что ПУ ПКР могут использоваться д\›1 пуска ПЛУР типа CY-1, как это имеет место на эсминцах типа Luda III (см. в ч. 2 справочника «ЭМ типа Luda III»). Корпус гладкопалубный, стальной, полностью сварной, с двойным дном по всей длине. Междудонное пространство используется в качестве топливных танков. Водонепроницаемые переборки (доходящие до верхней палубы) делят корпус на 16 отсеков. Положительная плавучесть обеспечивается при затоплении трех любых смежных отсеков. Фрегат имеет хорошие мореходные качества. Оружие может быть использовано при волнении моря до пяти баллов, а артиллерия-до шести баллов. Все боевые посты и помсчцения соединены закрытым проходом. Отсеки ГЭУ, ходовая рубка, БИП и щиты 100-мм АУ защищены 8-мм броней. ДД размещены в двух смежных отсеках, расположенных один за другим. Носовой ДД работает на правую линию вала. Надстройки выполнены из стали. Фрегаты типа Jiangwei являются одними из самых совершенных кораблей данного класса в китайском флоте.
