Тип Alpino - 2 единицы

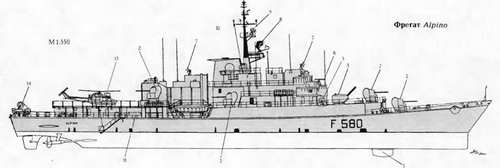

ФРЕГАТ ALPINO (после переоборудования)


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное 2 400

полное 2 700

Главные размерения, м:

длина наибольшая 113,2

ширина наибольшая. 13,3

осадка при полном водоизмещении. 3,9

1. Обтекатель антенны ГАС DE 1164

2. 76-мм АУ

3. РБУ

4. ПАРК "Milas"

5. ПУ НУРС системы SCLAR

6. АП навигационной РЛС SPN-748

7. АП РЛС SPG-70

8. АП РЛС SPS-12

9. АП РЛС SPS-702 (V) 3

10. АП комплекса SLQ-747

11. 324-мм ТА

12. АП РЛС SPY-790

13. Вертолет АВ 212 ASW

14. ПОУ буксируемой антенны ГАС (в настоящее время не установлена)

15. ПУ ЗРК "Aster"

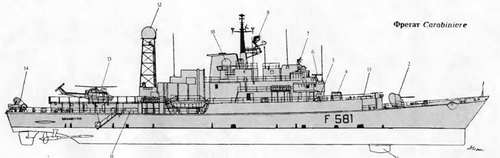

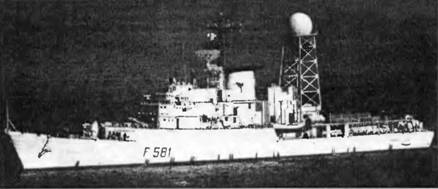

ФРЕГАТ CARABINIERE (после переоборудования)

Главная энергетическая установка:

тип дизельная

количество х тип АД -

- суммарная мощность, л.с.4 х OTV-320- 16 800

количество гребных винтов2 ВФШ

Скорость хода наибольшая, уз 20

Дальность плавания ходом 18 уз, мили. 3 500

Экипаж, чел. (в том числе офицеров) 163 (18)

Вооружение:

Зенитный ракетный комплекс:

тип комплекса.«Aster» '*

количество ПУ х направляющих (тип ПУ). 1x8 (ВПУ)

боекомплект.. 8 ЗУР «Aster-15»

БИУС SAD О С 3

РЛС УО EMPAR SPY 790''

Противолодочный ракетный комплекс.

тип комплекса«MiIas» '*

количество ПУ х направляющих 1 х 4 2*

Артиллерийский комплекс:

количество АУ х стволов (тип АУ).3 х 1-76/62 («ОТО Ме1ага») **

1 х 1 -76/62 («ОТО Ме1ага») "

СУ.NA-10 мод. 0

с РЛС SPG-70 (RTN-10X «Огюп»)

Авиационное:

количество х тип вертолетов 1 х АВ 212 ASW 3*

оборудование ВПП светотехническое

тип ангара.телескопический

Радиоэлектронное:

РЛС обнаружения ВЦ SPS-12

РЛС обнаружения НЦ.SPS-702 (V) 3

РЛС навигационная.SPN-748

комплекс РЭБ..SLQ-747 (INS ЗМ)

ГАС с подкильной антенной DE 1164

ПРН спутниковой навигационной системы TACAN.. URN-25

'* На Carabiniero.

2* Экспериментальная ПУ

" На Alpino.

Корпус корабля гладкопалубный, стальной, с седловатостью в средней части и высоким клиперным носом. Он разделен водонепроницаемыми переборками на 14 отсеков. В качестве средств стабилизации установлены скуловые кили и активные успокоители качки. ГЭУ размещена в двух смежных отсеках. В 1995 - 1996 гг. Carabiniere переоборудовали в опытное судно для испытаний новых ПАРК и ЗРК с соответствующими системами обеспечения их боевого использования. Alpino до 2008 г. будет использоваться как корабль управления и обеспечения минно-тральных сил. В связи с этим на нем демонтированы ТА, РБУ, ГАС и ПУ РЭБ. На юте установлены кран грузоподъемностью 2,5 т и декомпрессионная камера.
