Проект 1135 («Буревестник») - 8 единиц

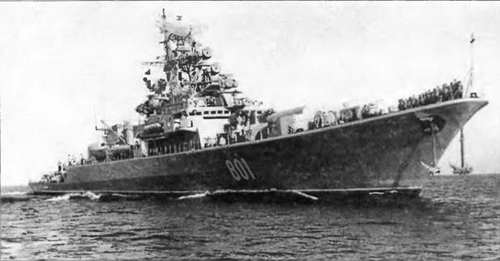

СТОРОЖЕВОЙ КОРАБЛЬ ЛАДНЫЙ (фото В Кастриченко)

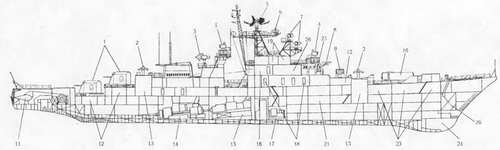

ПРОДОЛЬНЫЙ РАЗРЕЗ СКР ПР. 1135


1. 76-мм АУ Ак-726

2. ПУ ЗРК "Оса-М"

3 АП РЛС "Турель" (МР-105)

4. АП СУ ЗРК "Оса-М"

5. АП РЛС "Ангара А" (МР-310)

6. АП навигационной РЛС "Вайгач"

7. АП СУ ПЛРК 'Метель"

8. АП Навигационной РЛС "Дон-2"

9. РБУ-6000

10. ПУ ПЛРК "Метель"

11. Антенна БГАС "Вега"

12. Погашенные отделения АУ АК-726

13. Боевые отделения ЗРК "Оса-М"

14. Кормовое МО

15. Носовое МО

16. Каюта командира корабля

17. Отделение вспомогательных механизмов

18. Каюты офицеров

19. Помещения высокочастотных блоков

20. БИП

21. ПЭЖ

22. Погреб РГБ-60

23. Кубрики личного состава

24. Антенна ГАС "Титан-2"

25. Ходовая рубка

26. Цепной ящик

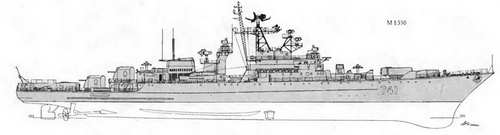

СКР ПР. 1135

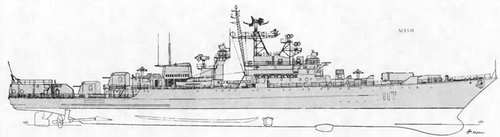

СКР ПР. 11353 "ЖАРКИЙ"

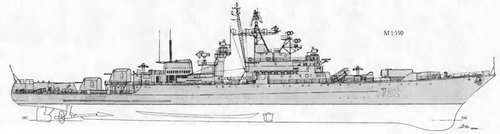

СКР ПР. 11352



ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т: стандартное. 2 810, 2 960 '*, 3 160 2* полное 3 200, 3 455 ", 3 550 2*

Главные размерения, м: длина наибольшая (по КВЛ) 123 (113) ширина наибольшая (по КВЛ). 14,2 (13,2) осадка при полном водоизмещении. 4,57, 4,51 '*

Главная энергетическая установка: тип газотурбинная (форсажная + маршевая)

количество х тип форсажных ГТД - суммарная мощность, л. с.2 х М8К -36 000

количество х тип маршевых ГТД - - суммарная мощность, л.с. 2 х М62-12 000 количество гребных винтов 2

Скорость хода наибольшая, уз. 30

Дальность плавания, мили: ходом 14 уз.3 950 ходом 30 уз 630

Экипаж, чел. (в том числе офицеров). 194 (22)

Вооружение:

Комллекс противокорабельных ракет:

тип комплекса.«Уран» (пр. 11352) количество ПУ х направляющих (тип ПУ). 2x4 (ТПК) боекомплект 8 ПКР

Противолодочные ракетные комплексы:

тип комплекса «Метель» или «Раструб-Б» количество ПУ х направляющих (тип ПУ) 1 х 4 (КТ-106У) боекомплект 4 ПЛУР 85-Р или 85-РУ

Зенитные ракетные комплексы:

количество х тип комплекса 2 х «Оса-МА» СУ.2 х 4Р-33 количество ПУ х направляющих (тип ПУ) 2x2 (ЗИФ-122) боекомплект..40 ЗУР 9М-33

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 2 x 2 - 76/60 (АК-726) СУ.«Турель» боекомплект. 1600 выстрелов

Противолодочное:

количество ТА х труб (тип ТА).2 х 4 -533-мм (палубные поворотные) боекомплект8 торпед 53-65К и СЭТ-65

количество РБУ х стволов (тип РБУ). 2 х 12-213-мм, (РБУ-6 000) 5*

боекомплект. 96 РГБ-60 или «Запад»

Минное:

количество мин заграждениядо 20

Радиоэлектронное:

БИУС.«Планшет-35»

РЛС управления огнем 7б-мм АУ «Турель» (МР-105)

РЛС обнаружения ВЦ.«Фрегат-МА» '*, «Ангара А» 3*

РЛС навигационная «Вайгач», «Дон-2»

комплекс РЭБ«Старт»

пассивные средства РЭП

(количество ПУ х направляющих).ПК-10 (2 х 10- 122-мм) 4",

ПК-16 (2 х 16-82-мм) $*

ГАС с подкильной антенной.«Титан-2Т» '*, «Титан-2» 5*

ГАС с буксируемой антенной«Вега»

ГАК с подкильной и буксируемой антеннами. «Звезда-М1» 2*

"Пр. 11352.

2' Пр. 11353.

»' Пр. 1135 и ир./ШЗ.

4* Пр.11352 и up. 11353.

5* Пр. 1135

Пр. 1135 и up /1352.

Работы над проектом БПК пр. 1135 (шифр «Буревестник») начались в 1964 г. С 1979 г. корабли классифицируются как СКР. В соответствии с ТТЗ их планировали использовать парами: один поисковый, второй ударный. Подобная тактика объяснялась тем, что дальность стрельбы ПЛУР «Метель» превышала дальность действия ГАС, а бортовой вертолет отсутствовал. Проект разработан Северным ПКБ. Корпус стальной, с удлиненным полубаком и двойным дном на всем протяжении, разделен водонепроницаемыми переборками на 13 отсеков. Надстройки, выполненные из магниево-алюминиевых сплавов, разделены на три блока. ГЭУ повторяет силовую установку БПК пр. / 134Б, но только с одной форсажной турбиной на валу. Благодаря редуктору каждый из маршевых ГТД может работать на оба валопровода. Такой режим увеличивал экономичность силовой установки на 25%. Так же как и у ГЭУ пр. 1134Б, газовые турбины имеют реверс. ЭЭУ напряжением 380 В переменного тока состоит из пяти ДГ по 500 кВт. Система стабилизации включает бортовые кили и выдвижные управляемые рули успокоения качки. Рулевое устройство с электрогидравлическими приводами и полубалансирным рулем. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Корабль оборудован для действий в условиях применения средств массового поражения. Благодаря хорошим мореходным качествам он может использовать оружие при волнении моря до 5 баллов, а буксируемую антенну ГАС - до 4 баллов. Автономность по запасам провизии 30 суток.

Корабли широко использовались на всех морских театрах в качестве основных боевых кораблей морской зоны. Во время ремонтов на крышах помещений лебедок буксируемых ГАС монтировались площадки для приема груза в море с вертолетов и, в случае крайней необходимости, для посадки вертолетов. Основными недостатками СКР данного типа считаются отсутствие вертолета и ПКР (несмотря на то, что ПЛРК «Раструб-Б», заменивший «Метель», приспособлен для стрельбы по надводным целям), низкая эффективность артиллерии. Учитывая последнее, на стадии технического проектирования была оговорена замена 76-мм АУ на 100-мм. Другие недостатки частично устранили в пр. 1135М.

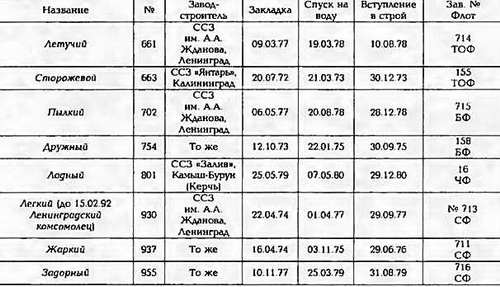

Корабли базового проекта Легкий (с 27.10.88 по 22.01.91 на СРЗ-35 «Севморпуть» в Мурманске), Пылкий (с 19.02.87 по 9.07.93 на ССЗ «Янтарь» в Калининграде) и Летучий (с 05.87 по 10.91 на СРЗ «Дальзовод» во Владивостоке) модернизировали по пр. /1352. На них демонтировали РБУ-6000 и установили восемь (2 х 4) ТПК ПКРК «Уран», заменили РЛС на «Фрегат-МА» и ГАС - на «Титан-2Т». Жаркий (с 05.83 по 12.84 на ССЗ им. А.А. Жданова в Ленинграде) модернизировали по пр. /1353. На нем разместили ГАК «Звезда-М1». Несмотря на все эти усовершенствования, корабли пр. 1135 в настоящее время считаются морально устаревшими. Всего был построен 21 СКР данного типа. Из них 13 выведены из состава РФ: Бдительный (зав. № 151, вступил в строй 31.12.70) - 31.07.96; Бодрый (зав. № 152, вступил в строй 31.12.71)- 17.07.97; Достойный (зав. № 11, вступил в строй 31.12.71) - 30.06.93; Свирепый (зав. № 153, вступил в строй 29.12.72) - 30.06.93; Сильный (зав. № 154, вступил в строй 30.06.73) - 30.06.94; Доблестный (зав. № 12, вступил в строй 8.12.73)-03.07.92, Разумный (зав. № 156, вступил в строй 30.09.74) -16.03.98; Разящий (зав. № 157, вступил в строй 30.12.74)-29.10.92; Деятельный (зав. № 13, вступил в строй 25.12.75) - 10.07.95; Ретивый (зав. № 712, вступил в строй 28.12.76) -04.08.95; Беззаветный (зав. № 14, вступил в строй 30.12.77) -14.07.97; Безукоризненный (зав. № 15, вступил в строй 29.12.79) - 08.09.9? и Порывистый (зав. № 17, вступил в строй 29.12.81) -05.07.94. Беззаветный и Безукоризненный 01.08.97 переданы Украине, и под названиями соответственно Днгпропетровскь (U 134) и Микола1в (V 133) они вошли в состав ее ВМС.
