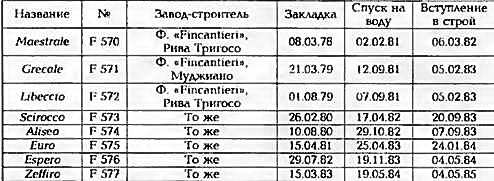

Тип Maestrale - 8 единиц


Примечание. F 570 и F 572 -F 577 достраивались в Муджиано.


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное. 2 500

полное. 3 200

Главные размерения, м:

длина наибольшая 122,7

ширина наибольшая 12,9

осадка при полном водоизмещении 4.6

Главная энергетическая установка:

типдизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с.2 х LM 2500 - 50 000

количество х тип ДД,-

- суммарная мощность, л.с 2 х GMT BL 230.20 М - 12 600

количество гребных винтов.2 ВРШ

Скорость хода, уз:

наибольшая 32

под ДД 21

Дальность плавания ходом 16 уз, мили 6 000

Экипаж, чел. (в том числе офицеров) 232 (24)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса. «Teseo» Mk 2 (TG 2)

количество ПУ х направляющих (тип ПУ) 4 х 1 (ТПК)

боекомплект.4 ПКР «Otoniat» Mk 2

Зенитный ракетный комплекс:

тип комплекса«AJbatros»

количество ПУ х направляющих (тип ПУ) 1x8 (мод. 7)

боекомплект 16 ЗУР «Aspide»

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x 1 - 127/54 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ) 2 х 2 - 40/70 («Breda»)

СУ «Dardo» с двумя

РЛС SPG-74 (RTN-20X «Orion»)

количество АУ х стволов (тип АУ) 2 х 1 - 20-мм («ОегНкоп»)

количество АУ х стволов (тип АУ) 1 х 2 - 25/90 («Breda -ОегНкоп») '*

Противолодо чное:

количество ТА х труб (тип ТА) 2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед Мк 46 мод. 5

СУ.FCS Мк 2

Авиационное:

количество х тип вертолетов2 х АВ 212 ASW

оборудование ВПП светотехническое

тип ангара палубный

Радиоэлект ронное:

БИУС.SADOC 2 (IPN-20)

с системой Link 11, SATCOM

РЛС обнаружения ВЦ и НЦSPS-774 (RAN-10S)

РЛС обнаружения НЦSPS-702

РЛС навигационная.SPN-703

СУ оружием по ВЦ и НЦ NA-30 с РЛС SPG-75 (RTN-30X)

средства РТРSLR-4

активные средства РЭП 2 х SLQ-D

пассивные средства РЭП

(количество ПУ х направляющих). SCLAR (2 х 20- 105-мм)

ГАС с подкильной и буксируемой антеннами DE 1164

система противоторпедной защиты. SLO 25 «Nixie»

'* Только на Espero.

Фрегаты типа Maestrale являются увеличенной (по длине на 10,2 м и ширине на 1,5 м) версией Lupo. Благодаря своим размерам эти корабли способны действовать в океане и использовать свое оружие при волнении моря до пяти баллов (ПКРК-до семи баллов). Корпус корабля гладкопалубный, со значительными коэффициентами полноты площади ватерлинии и мидель-шпангоута, с широкой транцевой кормой, продольно-поперечным набором, состоящим из стрингеров бульбового профиля и рамных шпангоутов, с носовым бульбом (для улуч-

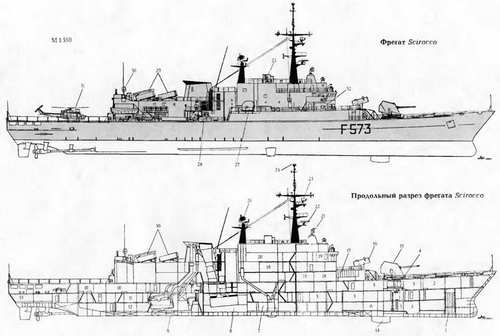

1. Цепной ящик

2. Помещение шпилевых машин 3 Кубрики личного состава

4. Подбашенное отделение 127-мм АУ 5 Погреб 127-мм патронов

6. Помещение акустиков

7. Отсек ДГ

8. Носовое машинное отделение (ГТД)

9. Кормовое машинное отделение (ДД и ДГ)

10. Столовая личного состава и камбуз

11. Отсек рефрижераторных машин

12. Провизионные кладовые

13. Румпельное 0тделенне

14. Обтекатель подкильной антенны ГАС DE 1164

15. 127-мм АУ

16. ПУ ЗРК "Albatros"

17. Погреб ЗУР

18. Каюты офицеров

19. Ходовой мостик и штурманская рубка

20. БИУС

21. АП РЛС SPG-75

22. АП навигационной РЛС SPN-703

23. АП РЛС SPS-702

24. АП системы Link И

25. АП РЛС SPG-74

26. АП РЛС SPS-774

27. 40-мм АУ

28. 324-мм ТА

29. ТПК ПКРК "Teseo" Mk 2

30. АП системы SATCOM

31. Вертолет АВ 212 ASW

32. ПУ НУРС системы SCLAR

шения пропульсивных качеств) и с небольшим фальшбортом в носовой оконечности. Корпус выполнен из стали и разделен водонепроницаемыми переборками (доходящими до верхней палубы) на 15 отсеков. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Система стабилизации состоит из бортовых рулей и скуловых килей. В конструкции надстроек широко использованы алюминиевые сплавы. В отличие от Lupo, на Maestrale ангар стационарный и вмещает два вертолета. Размеры ВПП 27 х 12 м. Фрегат оборудован для действий в условиях применения средств массового поражения. Постоянно может поддерживаться избыточное давление в цитадели, охватывающей помещения от третьего до кормового отсека. Вся ГЭУ размещена в четырех смежных отсеках. Последовательно расположены два ДГ мощностью по 650 кВт, главный распределительный щит и местный пульт управления ГЭУ, два ГТД, главные редукторы, два ДГ мощностью по 350 кВт, ДД и кормовой распределительный щит. Управление ГЭУ полностью автоматизировано. По оценкам иностранных специалистов, фрегаты типа Maestrale вполне отвечают предъявляемым к ним требованиям и способны эффективно решать поставленные перед ними задачи как в Средиземном море, так и в различных районах Атлантического океана. При модернизации в 1994 году были выполнены работы по приспособлению кораблей к действиям в условиях мелководья. В частности, в БГАС был встроен тракт для обнаружения мин. Максимальная скорость буксировки БГАС 28 уз, максимальная глубина погружения-300 м. Для снижения уровней подводного шума корабли оборудованы системами PRAIRIE и MASKER -подачи воздуха на корпус и ГВ Па них предусмотрена возможность установки ГАС с ГПБА (ГПБА подключается к буксируемой антенне ГАС DE 1164). На Espero проходит испытания 25-мм ЗАК «Breda - ОегПсоп»
