Тип Descubierta - 6 единиц



ОСНОВНЫЕ ТАКТИКО ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ


Водоизмещение, т:

стандартное. 1233

полное 1666

Главные размерения, м:

длина наибольшая 88,8

ширина наибольшая. 10,4

осадка наиболее выступающей частью,. 3,8

Главная энергетическая установка:

тип дизельная

количество х тип ДД -

- суммарная мощность, л. с 4 х 16V 956 ТВ91 - 15 000

количество гребных винтов 2 ВРШ

Скорость хода наибольшая, уз. 25

Дальность плавания, мили:

ходом 18 уз.4 000

ходом 12 уз. 7 500

Экипаж, чел. (в том числе офицеров). 118 (10) +30 кадетов

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса«Нагрооп»

количество ПУ х направляющих (тип ПУ) 2x4 (Мк 141)

боекомплект. 8 ПКР RGM-84C

СУ.SWG-1A

Зенитный ракетный комплекс:

тип комплекса «Albatros»

количество ПУ х направляющих (тип ПУ). 1 х 8 (мод. 9)

боекомплект… 24 ЗУР «Aspi.de» или RIM-7M

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x 1 -76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ).2 х 1 -40/70 «Bofors»

или 1 х 1-40/70 «Bofors»

Прот иволодочное:

количество ТА х труб (тип ТА)., 2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед Мк 46 мод. 5

количество РБУ х стволов (тип РБУ) 1 х 2 -375-мм («Bofors»)

боекомплект 24 РГБ «Erica» или 20 «Nelli»

Радиоэлектронное:

БИУС «Tritan IV» с системами Link 11, SATCOM I

РЛС обнаружения ВЦ и НЦ DA 05/2

РЛС обнаружения НЦ ZW 06

РЛС навигационная.SPS-67

СУ WM 22/41 (АУ) или WM 25 (ЗРК и АУ)

система РТРМк 1000 или Мк 1600

активные средства РЭБ.«Canopus» или Мк 1900

пассивные средства РЭБ

(количество ПУ х направляющих) SRBOC Mk 36 (4 х 6 - 130-мм)

ГАС с подкильной антенной DE 1160В

система противоторпедной защиты.. SLO-25 «Nixie»

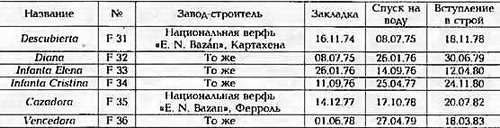

Контракт на разработку проекта многоцелевого фрегата (по испанской классификации корвета) с национальной верфью «Bazan» был заключен в начале 1972 г. В июне 1973 г. правительство приняло решение о постройке первых четырех кораблей (с F 31 по F 34), а 21 мая 1976 г.- второй серии, также из четырех единиц (с F 35 по F 38). Кроме того, 7 июня 1977 г. Марокко заказало еще один однотипный фрегат, который завершили постройкой в марте 1983 г. Еще во время достройки, в сентябре 1982 г., Serviola (F 38) и Centinela (F 37) были проданы ВМС Египта. Корабль создан на базе португальского фрегата Joao Coutinho, разработанного германской фирмой «Blohm amp; Voss» Корпус гладкопалубный, с небольшим развалом носовых шпангоутов и крейсерской кормой. Он разделен водонепроницаемыми переборками на 11 отсеков и имеет двойное дно, которое используется в качестве топливных танков. Набор -смешанный с усиленными продольными связями (изготовлены из высокопрочной стали). Корпус имеет две палубы (одна сплошная, вторая прерывается в районе энергетических отсеков) и одну носовую платформу. Корабль должен оставаться на плаву при затоплении двух смежных водонепроницаемых отсеков. Надстройки разделены на два блока и выполнены из алюминиево-магниевых сплавов. В носовом блоке расположен БИП. Для снижения уровня акустических полей на корабле применены малошумные ВРШ, все главные и вспомогательные дизели установлены на звукоизолирующих опорах, а вспомогательный газотурбогенератор размещен на верхней палубе. Установлены системы PRAIRIE/MASKER

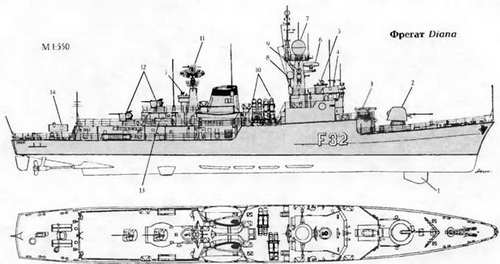

1. Обтекатель антенны ГАС DE 1160В

2. 76-мм АУ

3. pt;y "Bofors"

4. АП навигационной РЛС SPS-67

5. Визирные колонки

6. АП РЛС ZW06

7. АП cyoWM 22/41 и WM 25

8. AП системы SATCOM

9. АП системы "Canopus"

10. ТПК ПКРК "Нагрооп" И. Al I РЛС DA 05/2

12. 40-мм АУ

13. 324-ми ТА

14. ПУ ЗРК "Albalros"

подвода воздуха к гребному винту и на корпус. На фрегате смонтирована двухвальная энергетическая установка, включающая четыре высокооборотных дизеля (16-цилиндровых с турбонаддувом). Такая компоновка облегчает ее ремонт, так как дизели компактны и имеют сравнительно небольшой вес. Она также увеличивает срок службы дизелей. Дело в том, что предусмотрена их поочередная работа на экономическом ходу (обычно по одному дизелю на вал). Дизели попарно работают через редуктор на обе линии валов. ГЭУ размещена в двух отсеках. Там же находится по два ДГ мощностью 370 кВт каждый. Мощность вспомогательного (он же аварийный и предназначен для работы на малошумных ходах) газотурбогенератора 450 кВт. Руководство ВМС Испании считает, что вооружение Descubierta не отвечает современным требованиям, главным образом из-за отсутствия вертолета и ЗАК. Для устранения этого недостатка до 2002 г. планируется заменить 40-мм АУ на ЗАК «Мегока» мод. 2В, установить ПУ для НУРС SRBOC Мк 37 и новую БИУС.
