ИСПАНИЯ


Тип Alvaro de Bazan (пр. F100) - 4 единицы


Испания -одна из немногих стран, имеющих фрегаты с ЗРК коллективной обороны. Это объясняется тем, что изначально эти корабли предназначались для формирования поисково-ударной группы, которая должна была действовать на подходах к Гибралтару, где существует естественный узел коммуникаций. В настоящее время такая противолодочная группа во главе с авианосцем создана и носит названием «АНа». Фрегаты, наряду с авианосцем, относятся к наиболее совершенным кораблям испанского флота. Все они построены по иностранным проектам, но на испанских верфях.

ФРЕГАТ ALVARO DE BAZAN (проектное изображение)


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное..4 555

полное.5 802

Главные размерения, м:

длина наибольшая (по КВЛ) 133,22 (127,8)

ширина наибольшая (по КВЛ) 17,5 (15,5)

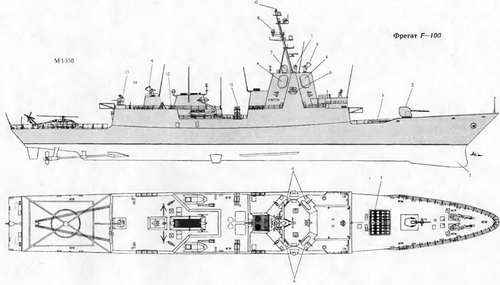

1 Обтекатель ГАС DE 11601.F

2. 127-мм АУ

3. ВПУ Мк 41

4. АП РЛС AEGIS SPY-1D/F

5. Колонка ОЭСУ ' Sinus "

6. АП комплекса ' Aldebaran"

7. АП системы SATCOM

8 АП РЛС SPS-67

9. АП РЛС SPG-62

10 АП системы Link 11/16

II. ТПК ПКРК "Нагрооп"

12 ПУ НУРС системы SRBOC Мк 36

13. 20-мм АУ "Мегока"

14. Ангар

осадка при полном водоизмещении 4,53

Главная энергетическая установка:

тип дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с 2 - LM 2500- 47 328 количество х тип ДД -

- суммарная мощность, л. с 2 х «Bazan/Caterpillar» - 12 240 количество гребных винтов 2 ВРШ

Скорость хода наибольшая, уз 28

Дальность плавания ходом 18 уз, мили. 4 500

Экипаж, чел..218+11 авиагруппа + 16 штаб

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Нагрооп»

количество ПУ х направляющих 2» 4 (ГПК)

боекомплект 8 ПКР RGM-84F Block ID

Зенитный ракетный комплекс:

тип комплекса. ((Standard SM 2»

количество ПУ х направляющих (тип ПУ).1 х 48 (ВПУ Мк 41)

боекомплект. ЗУР RIM-7PTC и ESSM

СУ.Мк 99 с двумя РЛС SPG-62

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x 1- 127/54 (VR-45)

количество АУ х стволов (тип АУ) 1 ‹12 20-мм («Мегока» 2В)

количество АУ х стволов (гип АУ) 2› 1-20-мм («ОегИкоп»)

Противолодочное.

количество ТА х труб (тип ТА) 2› 2 -324-мм (Мк 32 мод. 5)

боекомплект. 24 торпеды Мк 46 мод. j

количество РБУ (тип РБУ) 2 (ABCAS/SSTS)

СУDLT 309

Авиационное:

количество х тип вертолетов. 1 х «Suahawk» SH - 70L системы

LAMPS 111 Block 11

оборудование ВПП. светотехническое с системой

принудительной посадки RAST

тип ангара палубный

Радиоэлектронное:

БИУС AEGIS Baseline 5 Phase III (DANCS)

с системами Link 11/16, SATCOM

РЛС обнаружения ВЦ и НЦ AEGIS SPY-1D/F

РЛС обнаружения НЦ SPS-67 (RAN 12S)

ОЭСУ. «Sirius»

средства РТР. «Einath»

активные средства РЭБ. «Aldebaran»

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Мк 36 (4 х 6- 130-мм) ГАС с антенной в бульбовом обтекателе. DE 1160LF

система противоторпедной защиты.SLQ-25 «Nixie»

Решение о постройке четырех многоцелевых фрегатов нового поколения Совет министров Испании принял 24 января 1997 г. Проектирование велось с сентября 1992 по июль

1995 г., а затем было продлено до июля

1996 г. в связи с установкой на корабле ЗУР коллективной обороны AEGIS. Проектирование шло в тесном сотрудничестве с Германией и Нидерландами в рамках совместной программы по созданию национальных фрегатов ПВО (F 24 для Германии и LCF для Нидерландов). При этом, несмотря на национальные различия, 24 единые системы разработаны для всех трех стран.

Архитектурный облик корабля разработан с учетом технологии «SteaIth». Ангар рассчитан на два вертолета, но в обычных условиях будет использоваться лишь одна машина. Электроустановка включает в себя четыре ДГ по

1100 кВт, работающих на общую сеть. Корабль оснащен системой стабилизации качки с активными рулями и скуловыми килями. Мореходность по использованию оружия обеспечивается при волнении моря до 6 баллов включительно. В проект заложен запас водоизмещения 450 т, так что максимально допустимое водоизмещение может достигать 6 250 т. Корпус из стали АП-36. Имеется четыре палубы. В конструкции, наряду с локальным бронированием кевларом жизненно важных зон, применены специальные противопожарные покрытия.

Использованные на F 100 АСБУ с РЛС SPY-ID, близкие по конструкции к системе AEGIS Baseline 5, имеют ряд улучшений, приближающих их к AEGIS Baseline 6 Phase 1. РЭВ и программное обеспечение разработаны фирмой FABA (Испания) так, чтобы гарантировать совместимость вооружения производства США и Испании. В дальнейшем возможна установка американских КР BGM-109 с «Tomahawk». Кроме того, на корабле будет установлена низкочастотная активно-пассивная ГАС ATAS с ГПБА.
