Тип Alvand (Vosper пр. Мк 5) - 3 единицы

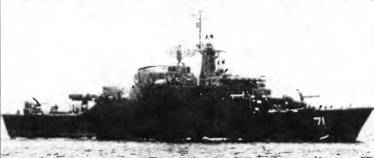

ФРЕГАТ ROSTAM (фото 1978 г. до модернизации)


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное 1100

полное. 1350

Главные размерения, м:

длина наибольшая. 94,5

ширина наибольшая 11,1

осадка при полном водоизмещении 4,3

Главная энергетическая установка:

тип дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с. 2 х ТМ2А - 40 000

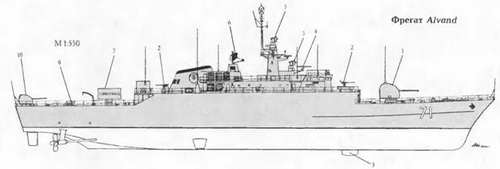

1. 114-мм АУ

2. 20-мм АУ

3. Обтекатель ГАС тин 170

4. АП навигационной РЛС тип 629

5. АП СУО'Sea Hunter"

6. All РЛС AWS 1

7. ПУ ПКРК "Mariner

8. ПУ ПКРК YJ-2

9. Бомболет "Limbo"

10. 35-мм АУ

количество х тип ДД -

- суммарная мощность, л.с. 2х 16YJCM - 3 800

количество гребных винтов. 2 ВРШ

Скорость хода наибольшая, уз:

под ГТД 39

под ДД.18

Дальность плавания, мили:

ходом 36 уз.550

ходом 18 уз.3 650

Экипаж, чел.. 125

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса YJ-2 '*

количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

боекомплект 4 ПКР С-802

тип комплекса «Mariner))3*

количество ПУ х направляющих (тип ПУ) 1 х 5

боекомплект.5 ПКР «Sea КШег» Мк 2

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 1 - 114/55 (Мк 8 «Vickers»)

боекомплект 220 выстрелов

количество АУ х стволов (тип АУ). 1 х 2 - 35/90 («Oerlikon»)

количество АУ х стволов (тип АУ). 3 х 1 - 20/70 («Oerlikon» - GAM-B01) количество АУ х стволов 2» 1- 12,7-мм

Противолодочное:

количество РБУ х стволов (тип РБУ). 1 х 3 -305-мм («Linibo» Mk 10)

боекомплект 24 РГБ

Радиоэлектронное:

РАС обнаружения ВЦ и НЦ AWS 1

РАС обнаружения НЦ.- тип 1226

РАС навигационная.тип 629

СУ оружием общекорабельная «Sea Hunter» 4 с двумя РЛС УО

средства РТР. RDL 2AC, FH 5-HF

пассивные средства РЭП

(количество ПУ х направляющих) Мк 5 (2 х 3 - 120-мм)

ГАС с подкильной антенной тип 170 и 174

'* На Alborz и Saba/ал. 2* На A/vanrf

Контракт на постройку четырех многоцелевых фрегатов для ВМС Ирана по проекту Мк 5 был подписан с фирмой «Vosper Thorny-croft Ltd» 25 августа 1966 г. Корпус стальной, сварной, с двойным дном на всем протяжении. Разделен водонепроницаемыми переборками на 11 отсеков. Междудонное пространство используется в качестве топливных и масляных цистерн. Кроме того, там находятся цистерны пресной воды. Непотопляемость обеспечивается при затоплении двух любых смежных отсеков. Нижний ярус надстройки, занимающий всю ширину верхней палубы, изготовлен из стали, а второй ярус и ходовой мостик-из легких сплавов. ГЭУ расположена в одном отсеке, что снижает боевую живучесть корабля. Совместная работа ГТД и ДД не предусмотрена, они работают на ВРШ через общий редуктор. Дизели нереверсивные, V-образные, 8-цилиндровые, 4-тактные. Перед МО и позади него находятся отсеки с четырьмя ДГ (по два в каждом) мощностью по 350 кВт. Установлена общекорабельная система кондиционирования воздуха. Для стабилизации качки корабли снабжены активными рулями фирмы «Vosper Thornycroft Ltd». ГАС расположена в ПОУ. При поднятом ПОУ шахта закрывается специальными днищевыми створками. При модернизации в 1977 г. 114-мм АУ Мк 5 была заменена на АУ Мк 8. Все четыре корабля данного типа активно использовались в период «танкерной» войны в Персидском заливе. 18 апреля 1988 г. ВМС США провели операцию возмездия за повреждение фрегата Samuel В. Roberts. Одной из основных целей было уничтожение Sabalan Однако был потоплен четвертый корабль серии - Sahand. Его атаковали штурмовики с авианосца Enterprise. В результате попадания ПКР «Нагрооп» и управляемой бомбы «Scipper» на корабле возник пожар и он потерял ход. Вскоре с дистанции примерно 60 миль эсминец Joseph Strauss и штурмовики с Enterprise вновь нанесли удар шестью ПКР «Нагрооп». Одновременно штурмовики сбросили на фрегат четыре управляемые бомбы «Scipper» и несколько 1000-фунтовых бомб. В Sahand попали три ПКР, одна управляемая и три 1000-фунтовые бомбы. Корабль полностью вышел из строя и вскоре затонул. Американцы также атаковали и Sabalan. В бою участвовали два штурмовика «А-6» и истребитель-бомбардировщик «F-14». В фрегат попала 500-фунтовая бомба, которая разрушила машинное отделение. Корабль лишился хода и начал дрейфовать. -

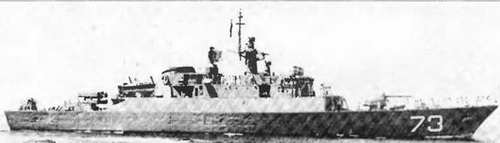

ФРЕГАТ ALVAND

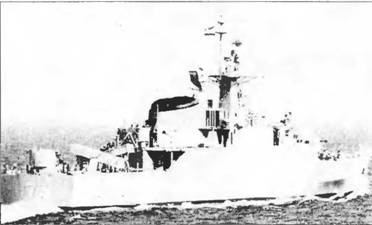

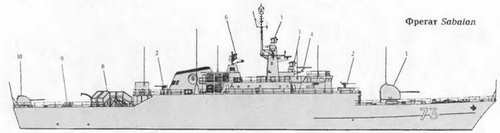

ФРЕГАТ SABALAN (б. ROSTAM после установки ПКРК YJ-2)

Его спасло то, что командование ВМС США приостановило ход операции. Sabalan безрезультатно выпустил по противнику три ЗУР типа «Sea Cat», которые в тот период находились на вооружении кораблей данного типа. Фрегат вновь ввели в строй после восстановительного ремонта в сентябре 1989 г. Одновременно на нем заменили ЗРК на установку 23-мм зенитных автоматов. Аналогичные работы провели и на остальных кораблях серии.

В 1996-1997 гг. на Alborz и Sabalan ПКРК «Mariner» заменили на китайский ПКРК YJ-2, с установкой новых средств связи, а до этого в 1991 г. 23-мм АУ заменили на 20-мм АУ типа GAM-B01. В настоящее время данные фрегаты морально устарели. Их критикуют за отсутствие современных средств ПВО и вертолета.
