Тип Brahmaputra (mod Godavari) - 3 единицы

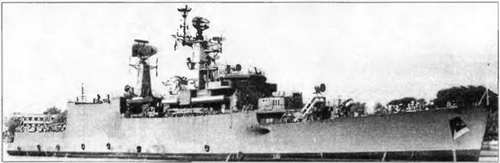

ФРЕГАТ BRAHMAPUTRA


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное 3 860

полное 4 980

Главные размерения, м:

длина наибольшая 127,3

ширина наибольшая. 14,5

осадка при полном водоизмещении 4,5

осадка наиболее выступающей частью9

Главная энергетическая установка:

типКТУ

количество х тип ТЗА -

- суммарная мощность, л.с.2 х Bhopal Eng.- 31 000

количество х тип главных котлов

(параметры пара) 2 х «ВаЬсоск amp; Willcox» (38,7 кг/см2; 450°С)

количество гребных винтов2 ВФШ

Скорость хода наибольшая, уз.27

Дальность плавания ходом 12 уз, мили. 4 500

Экипаж, чел. (в том числе офицеров) 313 (40)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Уран»

количество ПУ х направляющих 4x4

боекомплект. 16 ПКР Х-35

Зенитный ракетный комплекс:

тип комплекса «Оса-МА»

количество ПУ х направляющих (тип ПУ) 1 х 2 (ЗИФ-122)

боекомплект. 20 ЗУР 9МЗЗ

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)..1x1 - 7Ь/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ). 4x1 - 30-мм (АК-630)

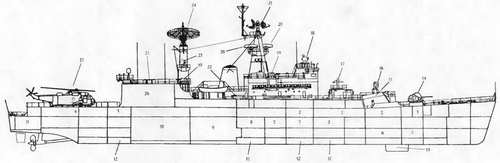

ПРОДОЛЬНЫЙ РАЗРЕЗ ФРЕГАТА GODAVARI


1. Подбашенное отделение 57-мм АУ

2. Кубрики личного состава

3. Камбуз

4. Столовая

5. Погреб 57-мм патронов

6. Помещения акустиков

7. БИУС

8. ПЭЖ

9. Котельное отделение

10. Машинное отделение

11. Румпельное отделение

12. Топливные цистерны

13. Обтекатель ГАС SQS-505

14. 57-мм АУ

15. ПУ ПКРК П-20

16. АП РЛС СУАО'Барс"

17. ПУ ЗРК "Оса-МА"

18. АП СУОЗРК "Оса-МА"

19. 30-мм АУ

20. АП навигационной РЛС ZW06

21. АП РЛС "Ангара"

22. 324-мм ТА

23. АП РЛС МР-104

24. АП РЛС LW08

25. ПУ НУРС комплекса "Super Barricarle"

26. Ангар

27. Вертолет "Sea King" Mk 42

СУ «Вымпел»

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3-324-мм (ILAS 3)

боекомплект.б торпед A244S

Авиационное:

количество х тип вертолетов.1 х «Sea King» Mk 42

оборудование ВПП светотехническое с системой

принудительной посадки BEARTRAP

тип ангара палубный

Радиоэлектронное:

БИУС РЛС-10

РЛС обнаружения ВЦLW 08

РЛС обнаружения ВЦ.DA 05

РЛС управления огнем.3 х STIR 180

РЛС навигационная ZW 06

РЛС навигационная тип 978

средства РТРINS-3

активные средства РЭП.тип 667

пассивные средства РЭП

(количество ПУ х направляющих) «Super Barricade* (2 х 12- 102-мм)

ГАС с подкильной антенной. APSOH

ГАС с ГПБА DSBV-62

ГАС классификации цели с подкильной антенной тип 162М

Корабли типа Brahmaputra являются развитием фрегатов типа Codavari В отличие от базового проекта у них увеличены размеры корпуса, иной состав ракетного, артиллерийского и радиоэлектронного вооружения. ЭЭУ состоит из двух ТГ по 750 кВт и трех ДГ по 500 кВт.
