Тип Sharm el Sheikh [Oliver H. Perry) - 4 единицы



ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное 3 045

полное 3 638

Главные размерения, м:

длина наибольшая (по КВЛ) 135,64 (124,4)

ширина наибольшая. 13,7

осадка при полном водоизмещении4,52

осадка наиболее выступающей частью.7,48

Главная энергетическая установка:

тип. газотурбинная

количество х тип ГТД -

- суммарная мощность, л.с. 2 х GE LM 2500 - 41 000

количество гребных винтов 1 ВРШ

количество ВДРК -

- суммарная мощность, л.с 2 - 650

Скорость хода, уз:

наибольшая29

под ВДРК 4

Дальность плавания ходом 20 уз, мили 4 500

Экипаж, чел. (в том числе офицеров) 206 (16)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.. «Нагрооп»

Зенитный ракетный комплекс:

тип комплекса«Standard SM-1»

количество ПУ х направляющих

для ЗУР и ПКР (тип ПУ) 1 х 1 (Мк 13 мод.4)

боекомплект40 ПКР RGM-84C

и ЗУР RIM-66E

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 1-76/62 (Мк 75)

резервная ИК СУ. AMS Мк 12

боекомплект..450 выстрелов

количество АУ х стволов (тип АУ) 1 х 1 - 20-мм

(Мк 15 (1 Vulcan Phalanx»)

боекомплект… 3 000 выстрелов

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3 -324-мм (Мк 32 мод.5)

боекомплект (вместе с вертолетным)24 торпеды Мк 46 мод.5

СУ Мк 309 мод. 1

Авиационное:

количество х тип вертолетов 2 х «Seasprite» SH - 2G

системы LAMPS I

оборудование ВПП светотехническое, система

принудительной посадки RAST тип ангара „.„, палубный

Радиоэлектронное:

БИУС. NTDS с системой Link 11, S АТС ОМ

РАС обнаружения ВЦ SPS-49 (V) 4

РАС обнаружения НЦ и навигации SPS-55

РАС навигационная. «Furuno»

система целеуказания. WDS Мк 13/2

СУ ПКР, ЗРК и 76-мм АУ Мк 92 мод.2

с РЛС WM 28 (для ПКР и АУ) и РЛС SPG-60 (для ЗРК)

ПРИ системы TACAN..URN-25

комплекс РЭБ SLQ-32 (V) 2

пассивные средства РЭП

(количество ПУ х направляющих). SRBOC Мк 36 (2 х 6-130-мм)

ГАС с подкильной антенной.SQS-56

система противоторпедной защиты.Т-Мк 6 «Fanfare», SLQ-25 «Nixie»

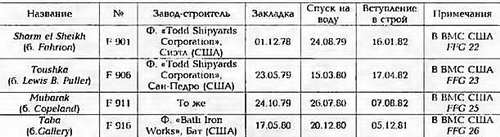

Mubarak был передан 18 сентября 1996 г., Taba- 28 сентября 1996 г., Sharm el Sheikh - 31 марта 1998 г., a Toushka-30 сентября 1998 г. Первые два корабля пришли в Египет в середине 1997 г., третий -в конце 1998 г., а четвертый-в 1999 г. Перед переходом фрегаты прошли капитальный ремонт с модернизацией радиоэлектронного вооружения.

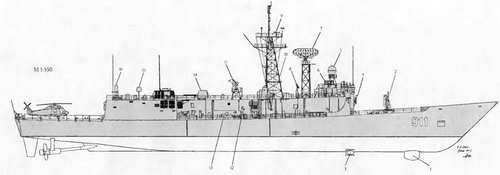

ФРЕГАТ MUBARAK


1. Обтекатель ГАС SQS-56

2. ПУ Мк 13 мод. 4

3. ВВВРК

4. Пост приема-погрузки ракетного боезапаса

5. АП РЛС WM 28

6. АП системы SLQ-32 (V)2

7. АП РЛС SPS-49 (V)4

8. АП системы SАТСОМ

9. АП РЛС SPS-55

10. НУРС системы SBROC

11. АП РЛС SPC-60

12. Пост приема-передачи грузов в море 13 324-мм ТА

14. 76-мм АУ

15. ПРН навигационной сичстемы TACAN

16. ЗАК "Vulkan Phalanx"

17. Вертолет "Seasprite" SH-2Q
