Тип Niels Juel - 3 единицы

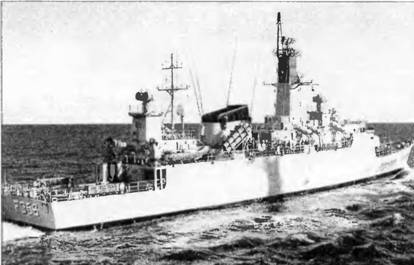

ФРЕГАТ PETER TORDENSKIOLD

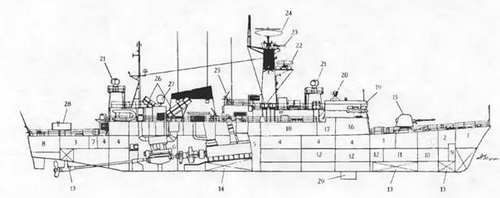

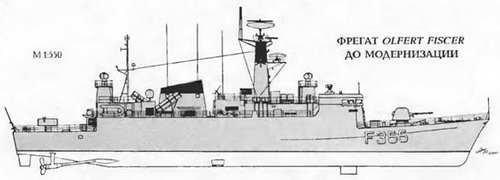

ПРОДОЛЬНЫЙ РАЗРЕЗ ФРЕГАТА OLFERT FISCER


1. Шкиперская кладовая

2. Отсек шпилевой машины 3- Коридор

4. Кубрики личного состава и каюты офицеров

5. Носовое машинное отделение (дизель, редуктор и дизель-генератор)

6. Кормовое машинное отделение (ГТД и два дизель-генератора)

7. Носовой (правый борт) торпедный отсек

8. Румпельное отделение

9. Цепной ящик

10. Провизионные кладовые 11 Погреб 76-мм патронов

12. Посты акустиков

13. Топлинные цистерны

14. Расходная топливная цистерна

15. 76-мм АУ

16. БИП

17. Радиорубка

18. Кают-компания

19. Ходовой мостик

20. Пост оптико-электронной системы 9LV200 21 Антенный пост системы 9LV200

22. АП РЛС 9GR 600

23. АП РЛС Mil 009

24. АП РЛС AWS 5

25. 20-мм АУ

26.ТПК ПКРК "Harpoon"

27. АП системы SATCOM

28. ПУ ЗРК "Sea Sparrow"

29. Обтекатель ГАС PMS 26


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное. 1190

полное 1320

Главные размерения, м:

длина наибольшая (по КВЛ) 84 (80,1)

ширина наибольшая. 10,3

осадка при полном водоизмещении 3,1

осадка наиболее выступающей частью7,3

Главная энергетическая установка:

тип.дизель-газотурбинная,

только с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с. 1 х LM 2500 - 24 600

количество х тип ДД -

- суммарная мощность, л.с. 1 х 20 V 956 ND82 -5 210

количество гребных винтов2 ВРШ

Скорость хода, уз:

наибольшая. 28

под дизелями 18

Дальность плавания ходом 18 уз, мили. 2 500

Экипаж, чел. (в том числе офицеров) 94 (15)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса«Harpoon»

количество ПУ х направляющих (тип ПУ).2x4 (ТПК)

боекомплект.. 8 ПКР RGM-84C

Зенитные ракетные комплексы:

тип комплекса «NATO Sea Sparrow)

количество ПУ х направляющих (тип ПУ)2x6 (Мк 48 мод.З)

боекомплект 12 ЗУР RIM-7M/P

СУ.Мк 91 мод.З

Артиллерийский комплекс:

количество АУ х стволов (тип АУ) 1 х 1-76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ) 4 х 1 - 20-мм («Oerlikon»)

Радиоэлектронное:

БИУС 9LV Мк 3 с системой Link 11, SATCOM

РАС обнаружения ВЦ. TRS-3D

РАС обнаружения НЦ 9GR 600

РАС навигационная.Mil 009

СУ оружием общекорабельная.9LV200 Мк 3 с двумя РЛС Мк 95

средства РТР UAF-1 Cutlass

активные средства РЭП.THORN EMI UAT

пассивные средства РЭП

(количество ПУ х направляющих).DL-12T (4x3 - 120-мм)

ГАС с подкильной антенной..PMS 26

Проект фрегата Niels Juel для ВМС Дании был разработан английской фирмой «YARD» (Глазго) в 1975 г. Корабль предназначен для действий в условиях Балтийского и Северного морей. Автономность семь суток. Корпус фрегата гладкопалубный, стальной (из малоуглеродистой стали со вставками из высокопрочной стали в жизненно важных районах), со смешанным набором, ледовыми и противослемин-говыми подкреплениями в носовой оконечности. Он разделен на 12 отсеков. Топливо хранится в носовых и кормовых днищевых цистернах, а также в расходной цистерне носового МО. Надстройки выполнены из алюминиевых сплавов (8% от общей массы корпуса). ГТД и ДД размещены в двух МО и соединяются с редуктором при помощи соответственно автоматической и самосинхронизирующейся муфт. Электроснабжение обеспечивают три ДГ по 500 кВт (440 В и 60 Гц). Система стабилизации состоит из неубирающихся бортовых рулей. Все жилые помещения и закрытые боевые посты входят в герметичный контур, защищенный от средств массового поражения. С 1998 по 2000 г. корабли прошли модернизацию, в ходе которой РЛС AWS5 заменили на TRS-3D, усовершенствовали системы управления огнем и связи, демонтировали торпедные аппараты и вместо ПУ Мк 29 установили ПУ вертикального пуска.
