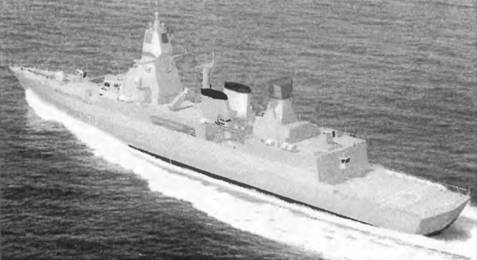

Тип Sachsen (пр. 124) - 4 единицы (в постройке)

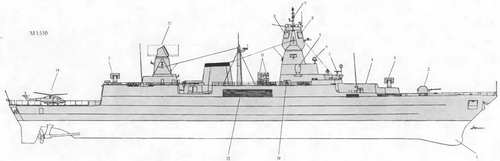

ФРЕГАТ ТИП 124


1. Обтекатель ГАС DSQS 23BZ

2. 76-мм АУ

3. ПУ ЗРК RAM

4. ВПУ Мк 41

5. АП навигационной РЛС "Raypath"

6. АП РЛС "Triton"

7. АП системы SCOTIA SATCOM

8. АП РЛС APAR

9. АП системы Link 11/16

10. 20-мм АУ

11. ТПК ПКРК "Harpoon"

12. Порт 324-мм ТА

13. АП РЛС SMART L

14. Вертолет "Sea Lynx" (Mk 88)


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

полное 5 600

Главные размерения, м:

длина наибольшая (по КВЛ) 143 (132,2)

ширина наибольшая. 17,4

осадка при полном водоизмещении. 4,4

Главная энергетическая установка:

тип..дизель-газотурбинная,

с возможной совместной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с. 1 х LM 2500 - 31514

количество х тип ДД -

- суммарная мощность, л.с 2 х 20V 1163 ТВ93 -20128

количество гребных винтов.2 ВРШ

Скорость хода наибольшая, уз 29

Дальность плавания ходом 18 уз, мили. 4 000

Экипаж, чел. (в том числе офицеров). 255 (39)

Вооружение:

комплекс противокорабельных ракет

тип комплекса…«Harpoon»

количество ПУ х направляющих (тип ПУ). 2x4 (ТПК)

боекомплект.8 ПКР RGM-84D

Зенитные ракетные комплексы:

тип комплекса. «Standard SM 2»

количество ПУ х направляющих (тип ПУ) 2 х 16 (ВПУ Мк 41)

боекомплект. ЗУР RIM-66K, ESSM

СУ Мк 91 мод. 3

тип комплекса.RAM

количество ПУ х направляющих (тип ПУ) 2 х 21 (Мк 49)

боекомплект 42 ЗУР RIM-116А-1

\р(77иллер1шский комплекс:

количество АУ х стволов (тип АУ). 1 х 1 - 76/62 («ОТО Breda»)

количество АУ х стволов (тип АУ). 2 х 1 -20 мм («Rheinmetall»)

Противолодочное:

количество ТА х труб (тип ТА) 2 х 2 -324-мм (Мк 32 мод.9)

боекомплект. 8 торпед MU 90

Авиационное:

количество х тип вертолетов I х «Sed Lynx» (Mk 88)

оборудование ВПП.светотехническое с системой

принудительной посадки MBB-FHS

тип ангара. палубный

Радиоэлектронное

БИУС. SEWACO-FD с системами Link 11/16, SCOT IA SATCOM

РЛС обнаружения ВЦ SMART L

РЛС обнаружения ВЦ и НЦ, УОAPAR

РЛС обнаружения НЦ.,«Triton»

РЛС навигационная «Raypath»

ОЭСУ '. IRST

комплекс РЭБ DASA Fl 1800S-II

пассивные средства РЭП

(количество ПУ х направляющих).SRBOC Мк 36 (4 х 6 - 130-мм)

ГАС с подкильной антенной. DSQS 23BZ

В качестве прототипа взят up. 123, но с применением технологии «Stealth» и изменением состава радиотехнического вооружения. Проект разработан на основе концепции МЕКО. Корпус стальной, разделен на 8 отсеков. Предусмотрена установка низкочастотной активно-пассивной ГАС с ГПБА TASS 6-3 (LF TASS). Мореходность по использованию оружия и вертолетов 6 баллов. Радиус циркуляции 570 м. Автономность 21 сут. Конструктивная защита аналогична принятой на кораблях пр. 123. Запас на модернизацию 270 т. ЭЭУ состоит из 4 ДГ по 1000 кВт каждый. Предусматривается использование кораблей в качестве флагманских. Предусмотрены помещения для женщин-военнослужащих. Разработка проекта началась 27 января 1994 года после заключения соглашения между Германией, Нидерландами и Испанией о координации работ по созданию фрегатов национальных проектов (TFC-Trilateral Frigate Cooperation). В рамках этого соглашения были созданы пр. 124 (Германия), LFC (Нидерланды) и F 100 (Испания). При этом, согласованные решения приняли по 42 наименованиям образцов (систем) вооружения и оборудования. Контракт на постройку первых трех фрегатов подписан 12 июля 1996 г. с предложением на постройку четвертого корабля.
