Тип Osman (Jianghu I пр. 053 HI) - 1 единица

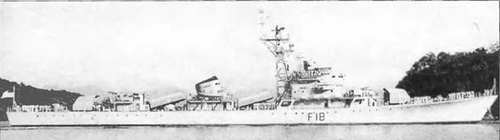

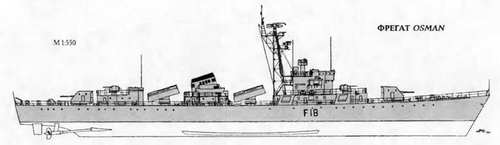

Фрегат OSMAN


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное 1425

полное 1702

Главные размерения, м:

длина наибольшая. 103,2

ширина наибольшая. 10,8

осадка при полном водоизмещении 3,1

Главная энергетическая установка:

тип дизельная

количество х тип ДД -

- суммарная мощность, л.с 2 х 12Е 390V- 14 400

количество гребных винтов. 2 ВФШ

Скорость хода наибольшая, уз 26

Дальность плавания, мили:

ходом 18 уз.. 4 000

ходом 15 уз. 2 700

Экипаж, чел. (в том числе офицеров) 200 (30)

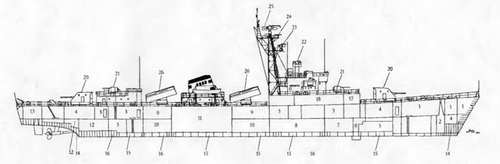

ПРОДОЛЬНЫЙ РАЗРЕЗ ФРЕГАТА OSMAN


1. Кладовые

2. Цепной ящик

3. Кубрики личного состава

4. Подбашенные отделения 100-мм АУ

5. Погреба 100-мм патронов

6. Помещения акустиков

7. Гиропост

8. Центральный пост

9. Агрегатные

10. Отсеки вспомогательных механизмов

11. Машинное отделение

12. Провизионные кладовые

13. Румпельное отделение

14. Балластные цистерны

15. Топливные цистерны

16. Масляные цистерны

17. Погреб 37-мм патронов

18. Каюты офицеров

19. Обтекатель ГАС "Echo"

20. 100-мм АУ

21. 37-мм АУ

22. Командно-дальномерный пост СУ "Wok Won"

23. АП РЛС "Линь"

24. АП навигационной РЛС "Fin Curve"

25. АП РЛС "Фут-Н" (MX902)

26. ПУ ПКРК HY-2

Вооружение:

комплекс противокорабельных ракет:

тип комплекса.HY-2

количество ПУ х направляющих (тип ПУ) 2 х 2 (ангар)

боекомплект. 4 ПКР СО-2

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 2x2 - 100/56

СУ «Wok Won» (тип 752А)

количество АУ х стволов (тип АУ).. 4 х 2 - 37/67 (В-ИМ)

Прот иволодочное:

количество РБУ х стволов (тип РБУ).2 х 5-252-мм (РБУ-1200)

боекомплект Ю РГБ 12

количество штоковых бомбометов

(тип бомбометов).. 2 (БМБ-2)

Радиоэлектронное:

РАС обнаружения ВЦ MX 902 (тип 354,«Фут-Н»)

РЛС обнаружения МЦ и УО 100-мм АУ «Линь» (тип 354)

РЛС навигационная. «Fin Curves (типа 352)

средства РТР «Залив» и «Бизань-4Б»

пассивные средства РЭП

(количество ПУ х направляющих). SRBOC Мк 36 (2 х 6 - 130 -мм)

ГАС с подкильной антенной. «Echo» (тип 5)

Приобретен 26.09.89. Изначально строился для ВМС Китая. Планировалось приобретение второго корабля в 1991 г., но контракт аннулировали. Полностью повторяет китайские фрегаты типа Jianghu первой серии, отличаясь лишь формой трубы. В случае необходимости могут монтироваться минные рельсы (на 60 мин заграждения) и два бомбосбрасывателя (на 12 больших глубинных бомб). Руководство ВМС Бангладеш критикует Osman за отсутствие ЗРК, высокоэффективных ЗАК и вертолета, что предопределило отказ от приобретения второго однотипного корабля.
