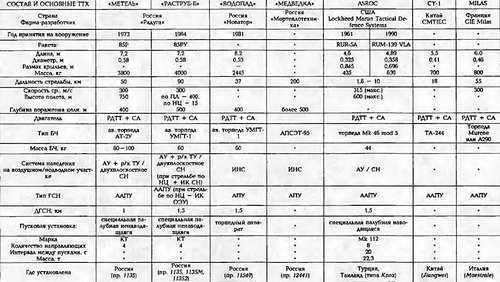

ПРОТИВОЛОДОЧНЫЕ РАКЕТНЫЕ КОМПЛЕКСЫ


«Метель». В NATO обозначается как «SiIex», в США -SS-N-14. Авиационная электрическая торпеда АТ-2 калибром 533 мм имеет дальность хода 7 км, скорость -25 или 40 уз.

«Раструб-Б». Универсальный ракетный комплекс, способный поражать как подводные лодки, так и надводные цели. Для поражения пл применяется в качестве БЧ авиационная электрическая торпеда АТ-3 калибром 400 мм с дальностью хода 8 км, скоростью -41 узел. Для поражения НЦ в контейнере с торпедой имеется дополнительная БЧ массой 185 кг Минимальная дальность стрельбы по ПЛ - 5 км, по НЦ-10 км. Минимальная глубина погружения- 20 м.

«Медведка». Малогабаритный противолодочный ракетный комплекс. Прошел испытания на МПК на подводных крыльях пр. 1141 Александр Куникович В качестве БЧ используется малогабаритная торпеда АПР-3. Масса пакета из 4-х контейнеров 12 т. Личный состав боевой смены - 1 чел

ASROC. ПУ Мк 112 входит в состав стартового комплекса Мк 16. Кроме собственно ПУ, туда входят системы хранения, подачи и заряжания ПЛУР. Существует два варианта хранения ракет: за ПУ в первом ярусе надстройки на 8 ПЛУР и под ПУ на 24 ПЛУР. Всего существует 9 модификаций комплекса Мк 16:

Mod 0 первоначальная система, снята с вооружения;

Mod 1 доработана для применения ПКР «Нагрооп»;

Mod 2 аналог Mod 1, но с некоторыми конструктивными изменениями и имитатором ПЛУР;

Mod 3 имела улучшенную панель управления, некоторые конструктивные изменения, имелась на крейсерах типа Bambridge, снята с вооружения;

Mod 4 аналог Mod 3 с СУ Мк 114;

Mod 5 с вертикальной системой хранения и заряжания;

Mod 6 с горизонтальной системой хранения и заряжания;

Mod 7 аналог Mod 4 с автоматической подачей и заряжанием ПУ, с СУ Mk 116;

Mod 8 аналог Mod 6, доработанный для применения ПКР «Нагрооп».

Кроме этого, ПЛУР RUR-5A могут применяться с ПУ Мк 13, Мк 26 ПЛУР RUM-139 VLA предназначены для запуска из ПУ вертикального старта Мк 41. ПЛУР находиться в контейнере Мк 15 mod 0 длиной 5,84 м и массой 1,45 т. Применение ПЛУР допускается при волнении моря до 6 баллов
