ЗЕНИТНЫЕ РАКЕТНЫЕ КОМПЛЕКСЫ ПРОИЗВОДСТВА США

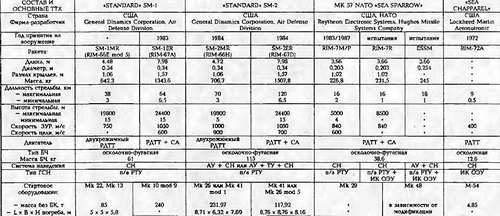

«Standard» SM-1 и SM-2. Принципиальное отличие комплексов заключается в разнице управления ракетами: в первом используется полуактивное самонаведение на всей траектории, а во втором комбинированная система включающее автономное управление на определенной части траектории и полуактивное самонаведение. Если цель начинает резкое маневрирование, то в SM-2 предусмотрено телеуправление для более точного выхода в точку открытия ГСН. Каждый комплекс имеет ракеты средней дальности (MR) и увеличенной дальности (ER). Для данных комплексов разработаны следующие ракеты:

RIM-66A SM-1MR Block IV - выполнена в габаритах ЗУР RIM-24 ЗРК Tartar, снята с вооружения;

RIM-66B SM-1MR Block V - выпускалась с 1969 по 1974 гг. и отличалась от предыдущей осколочно-фугасной БЧ (вместо стержневой) и новым более мощным двигателем;

RIM-66C SM-2MR Block I - принята на вооружение в 1979 г., предназначена для системы «Aegis» с палубной ПУ, кроме системы управления аналогична RIM-66A оказалась невостребованной;

RIM-66D SM-2MR Block I - аналогична предыдущей, предназначена для системы «Tartar», в настоящее время с вооружения снята; RIM-GGE SM-1MR Block VI - снята с вооружения ВМС США, но осталась в других странах, имевших корабли с комплексом «Tartar»; RIM-66E-5 SM-1MR Block VIA - наиболее распространенная ракета данного класса;

RIM-66E-6 SM-1 MR Block VTB - отличается моноимпульсной ГСН и цифровой ЭВМ (вместо сканирующей ГСН и аналоговой ЭВМ), состоит на вооружении только ВМС США RIM-66G-1 SM-2MR Block II - принята на вооружение в 1984 г., предназначена для системы «Aegis» с палубной ПУ, имеет усовершенствованную БЧ (на 24 см длиннее масса 115 кг), цифровую обработку сигнала ГСП, что позволило осуществлять самонаведение на излучающий объект, а также новый двухрежимный двигатель; осталась невостребованной, RIM-6GH-1 SM-2MR Block II - аналогична предыдущей, но для системы «Aegis» с подпалубной ПУ вертикального старта, снята с вооружения; RIM-66J-1 SM-2MR Block II - аналогична предыдущей, но для системы «ТаПаг», снята с вооружения;

RIM-66K-1 SM-2MR Block III - принята на вооружение в 1990 г., оснащены новым радиовзрывателем, предназначена для системы «Tartar»;

RIM-66K-2 SM-2MR Block ША - аналогична предыдущей, имеет некоторые усовершенствования,

RIM-G6L-] SM-2MR Block III - аналогична предыдущей, но предназначена для системы «Aegis» с палубной ПУ,

RIM-66L-2 SM-2MR Block IIIA - аналогична предыдущей, имеет некоторые усовершенствования;

RIM-66M-1 SM-2MR Block III - анало!Ична предыдущей, но предназначена для системы «Aegis» с подпалубной ПУ вертикального старта;

RIM-66M-2 SM-2MR Block ША - аналогична предыдущей, имеет некоторые усовершенствования;

RIM-66M-5 SM-2MR Block ШВ - аналогична предыдущей, имеет некоторые усовершенствования, на вооружение не принята; RGM-66D SSM ARM - имеет пассивную радиотехническую ГСН, предназначена для поражения излучающих целей,

RIM-67A SM-1 - сделана в габаритах RIM-2 ЗРК «Тетег», двухступенчатая: вторая ступень аналог - RIM-66E mod 5 с однорежимным двигателем, первая

ступень -стартовый агрегат, состоит на вооружении итальянского крейсера Vittorio Veneto;

RIM-67B SM-2ER Block I - вторая ступень является аналогом RIM-66E, предназначалась для системы «Тетег», с вооружения снята, RIM-67C SM-2ER Block II - аналогична предыдущей, имеет некоторые усовершенствования, с вооружения снята; RIM-67D SM-2ER Block III - аналогична предыдущей, имеет некоторые усовершенствования, с вооружения снята;

RIM-156A SM-2ER Block IV - имеет длину 6,55 м, массу 1451,5 кг, дальность стрельбы до 150 км и досягаемость по высоте 29 000 м., у нее повышенная маневренность, улучшенные БЧ и радиовзрыватель, предназначена для системы «Aegis» с подпалубпой ПУ вертикального старта.

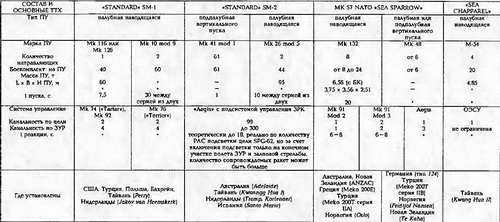

Основной системой управления ЗРК «Standard» SM-2 является многофункциональная система оружия «Aegis» с подсистемой управления зенитным ракетным оружием Мк 99 Исключение составляют американские эсминцы типа Kidd, оснащенные системой управления Мк 74 mod 15 Они имеют палубные ПУ Мк 26 mod 3 (24 ЗУР, масса стартового оборудования -86 т) Такие же ПУ, но модификации 5 имеют первые пять американских крейсеров типа Ticonderoga. Комплекс «Standard» SM-1 изначально был рассчитан на модернизацию существовавших комплексов «Tarlar» и «Тегпег». Поэтому им вооружены сравнительно старые корабли Причем все они, за исключением итальянского крейсера, были вооружены ЗРК Tartar с системой управления Мк 74 и стартовым оборудованием Мк 13. Исключение составлял испанский фрегат Baleares с оборудованием Мк 22. Это облегченная версия Мк 13 с пусковой установкой Мк 123, диаметром барабана для 16 ЗУР 3,47 м и массой 52 т. Система управления Мк 74 имеет семь модификаций, но реально в настоящее время существуют только четыре. Причем модификация 15 имеется только на эсминцах типа Kidd. Внешне эта модификация отличается от остальных (mod 2, 6 и 13) наличием для каждой ПУ лишь одного антенного поста Мк 73 с РЛС управления огнем Мк 51D. Это обусловлено тем, что комплекс относится к SM-2, а значит, часть траектории ЗУР летит в автономном режиме и это позволяет одной РЛС «обслужить» сразу две ракеты. Остальные модификации имеют два антенных поста с РЛС управления огнем Мк 51С. Исключением является испанский Baleares, где имеется только одна РЛС, что делает его одноканальным по цели.

Основным стартовым оборудованием для комплекса считается универсальная пусковая установка вертикального пуска Мк 41. В настоящее время имеется 14 ее модификаций, четыре из которых не имеют официального обозначения.

Mod 1 вооружены крейсера типа Ticonderoga, имеет два блока по 61 направляющей, всего 122 ракеты, включая ПКР «Tomahawk» и ЗУР SM-2ER Block IV;

Mod 2 вооружены эсминцы типа Spruance. имеет один блок на 61 ракету включая ПКР «Tomahawk» и ЗУР SM-2ER Block IV;

Mod 3 вооружены эсминцы типа Arleigh Витке I и II серии, имеет один блок с 29 направляющими и один блок с 61 направляющей, всего 90 ракет включая ПКР

«Tomahawk» и ЗУР SM-2ER Block IV;

Mod 4 вооружены германские фрегаты типа Brandenburg, имеет блок на 16 ЗУР R1M-7 ЗРК NATO «Sea Sparrow»;

Mod 5 вооружены таиландские авианосец Chakn Naruebet и фрегат Naresuan. а также фрегаты типа Anzac, имеет блок на 8 ЗУР RIM-7 ЗРК NATO «Sea Sparrown;

Mod 6 аналогична Mod 2 но не рассчитана на прием ПКР «Tomahawk» и ЗУР SM-2ER Block IV, вооружены японские эсминцы типа Копдои

Mod 7 вооружены эсминцы типа Arleigh Burke I1A серии, имеет один блок с 32 направляющими и один блок с 64 направляющей, всего 96 ракет, не рассчитана на

ПКР «Tomahawk» и ЗУР SM-2ER Block IV,

Mod 8 вооружены два фрегата типа Barbaros (Mod МЕКО 200), имеет блок на 16 ЗУР ESSM ЗРК Evolved «Sea Sparrow»;

Mod 9 вооружены японские эсминцы типа Murasame, имеет блок на 16 ПЛУР ASROC;

Mod Т вооружены канадские эсминцы Triba, имеют блок на 29 направляющих;

Без обозначения; для германских фрегатов Sachsen (У7 124), представляет из себя две ПУ Mod 4, но для ЗУР «Standard» или ESSM; Без обозначения; для нидерландского фрегата De Zeven Provincien (LCF) на 40 ЗУР «Standard»/ESSM; Без обозначения: для испанского фрегата F 100 на 48 ЗУР «Standard»/ESSM; Без обозначения: для корейского фрегата KDX-2, подробности не известны.

Блоки ПУ формируются из модулей с восемью ячейками (направляющими), в которых размещаются транспорпю-пусковые контейнеры с ракетами. В одном из модулей три ячейки отведены под гидравлический кран, который теоретически должен обеспечить погрузку ракет в море или в местах необорудованных стоянок. Фактически с его помощью при состоянии моря до 3 баллов удается загрузить в среднем три ракеты в час, погрузку даже 50% боезапаса ракетного крейсера может растянуть почти на сутки. Существуют три разновидности модулей: ударных (для ПКР «Tomahawk», ЗУР «Standard» включая модификацию SM-2ER Block Г/, ПЛУР ASROC), тактический (для ЗУР «Standard», кроме модификации SM-2ER Block IV, ПЛУР ASROC) и самообороны (для ЗУР «Sea Spanow»/«Evolved Sea Sparrows и «Aster» 15). Все модули имеют ширину 2,54 м. Длина стратегического и тактического модулей 4,4 м, а самообороны - 3,86. Главное их отличие в высоте: стратегический - 7,7 м, тактический - 6,76 м, самообороны -5,33. Масса 15,53, 14,6 и 12,98 т соответственно Пусковая установка из модулей самообороны кранов не имеет, из тактических модулей - может не имегь. Для Мк 41 имеются шесть моделей транспортно-пусковых контейнеров: Мк 13 (SM 2 Blocks П/Ш), Мк 14 («Tomahawk») Мк 15 (ASROC), Мк 21 (SM 2 Block IV), Мк 22 (для одной «Sea Sparrows) и Мк 25 (для четырех «Evolved Sea Sparrows). Все они имеют квадратное сечение со стороной 63, 5 см, а отличатся длиной и массой. Их длина 5.84, 6.73, 5.84, 6.73, 5.84 и 5.79 м соответственно, а массой 1,4, 2,76, 1,46, 2,8, 1,05 и 2,5 т соответственно. Для компенсации разности длины контейнера и высоты ячейки в моделях Мк 13, Мк 15, Мк 22 и Мк 25 предусмотрена удлинительная секция весом 279 кг.

Мк 57 NATO «Sea Sparrows. Комплекс с ЗУР ESSM имеет условное название «Evolved Sea Sparrows. Однако фактически это элемент многофункциональной системы оружия «Aegis». ЗУР ESSM могут применяться только из универсальной ПУ Мк 4] с модулями самообороны. При этом в каждой ячейке размещаются сразу четыре ЗУР ESSM в контейнере Мк 25. Из этой ПУ могут применяться и ЗУР R1M-7M, RIM-7P или RIM-7R в контейнере Мк 22, но только по одной в ячейке Одним из отличий ЗУР RIM-7M, RIM-7P, RIM-7R и ESSM друг от друга является их маневренность, в частности, они способны маневрировать с перегрузками 30, 45, 45 и 50 g соответственно. Несмотря на то, что большинство кораблей с ЗРК NATO «Sea Sparrows имеют палубную наводящуюся ПУ Мк 29, в настоящее время все новые корабли оснащаются ПУ вертикального пуска Мк 48. Она формируется из модулей четырех модификаций. Mod 0 и 1 имеют по 2 ячейки, Mod 2 - 8 ячеек, a Mod 3 - 6 ячеек. Все ячейки кроме Mod 1, имеют отвод газов вверх, а у Mod 1 газы отводятся в нижней части в сторону. Ячейки имеют следующие размеры и массу:

Mod 0 Mod 1 Mod 2 Mod 3

Длина, м 4.78 4.65 4.74 4.95

Ширина, м. 2.28 1.73 4.77 3.66

Высота, м 1.27 1.32 4.17 2.71

Масса при размещении на палубе, т 15.13 12.46 16.83 7.27

Масса при размещении под палубой, т. 0.81 0.81 0.81 0.48

Система управления ЗРК NATO «Sea Sparrows Mk 91 имеет четыре модификации от 0 до 3, но первые две предназначены для управления ЗРК RIM-7H ЗРК «Sea Sparrows и в настоящее время не используются в связи со снятием комплекса с вооружения. Системы управления Mod 2 отличаются от Mod 3 количеством РЛС сопровождения и подсветки цели, у первой одна, а у второй - две. Соответственно Мк 91 Mod 2 обеспечивает обстрел одной цели последовательными пусками по одной ЗУР, а с Мк 91 Mod 3 можно или обстреливать две цели последовательными пусками по одной ЗУР или одну цель сериями ЗУР из двух. Эта модификация может применяться совместно с системой раннего предупреждения Мк 23 TAS, которые совместно образуют систему самообороны AN-SWY-l(V). Штатной РЛС сопровождения и подсветки цели является Мк 95, но система управления легко согласовывается с РЛС аналогичного предназначения, состоящими на вооружении различных стран. Комбинированная система наведения с участком автономного управления ЗУР ESSM позволяет наводить одной РЛС сразу несколько ЗУР.

Мк 23 TAS. Основу системы составляет двухкоординатная РЛС, работающая на частоте 1 -2 ГГц/30-15 см (D), антенна которой совмещена с антенной станции опознавания «свой -чужой». Максимальная дальность обнаружения 135 км, а НЛЦ - 35 км. Система может применятся совместно с комплексом РЭБ SLO-32 Работает в четырех режимах:

1 Обнаружение низколетящих ПКР по всему горизонту и автоматическая выдача ЦУ по ним СУ Мк 91;

2 Обзор пространства и управление корабельным ЛА;

3 Одновременно обнаружение низколетящих ПКР по всему горизонту и обзор пространства;

1 Обнаружение низколетящих ПКР в секторе, с выходом на высокое по команде комплекса РЭБ.

В настоящее время имеются следующие модификации системы: mod 1-для кораблей с БИУС NTDS, mod 2 -для кораблей, не имеющих БИУС NTDS.
