Тип Drummond (А69) - 3 единицы

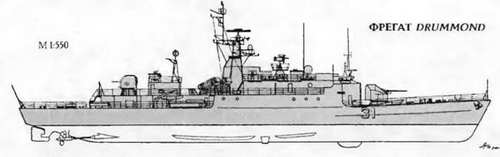

ФРЕГАТ DRUMMOND


ОСНОВНЫЕ ТАКТИКО ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное. 950

полное 1170

Главные размерения, м:

длина наибольшая. 80,5

ширина наибольшая 10,3

осадка при полном водоизмещении 5,5

Главная энергетическая установка:

типдизельная

количество х тип ДД -

- суммарная мощность, л.с.2 х 12 РС2 V 400- 12 000

количество гребных винтов.2 ВРШ

Скорость хода наибольшая, уз 23

Дальность плавания, мили:

ходом 18 уз. 3 000

ходом 15 уз..4 500

Экипаж, чел. |в том числе офицеров). 90 (7)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.«Ехосет.»

количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

боекомплект.4 ПКР ММ 38

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 1 x1 - 100/55 (мод. 1968)

боекомплект. 150

количество АУ х стволов (тип АУ) 2х 1 - 40/70 («Breda»)

количество АУ х стволов (тип АУ).2 х 1 - 20/70 («Оегпсоп») резервная ОЭСУ «Panda» Мк 2 + RADOR 20

Противолодочное:

количество ТА х труб (тип ТА).2 х 3 -324-мм (Мк 32 мод.5)

боекомплект.6 торпед А244

СУ DLT-L4C

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦDRBV 51А

РЛС навигационная.типа 1226

СУ оружием по ВЦ и НЦ общекорабельная «Vega» с РЛС DRBC 32L

средства РТР DR 2000/DALIA 500

пассивные средства РЭП

(количество ПУ х направляющих) «Dagaie» (2 х 10- 127-мм)

система космической связи SATCOM

ГАС с подкильной антенной «Diodon»

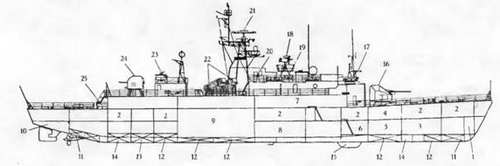

ПРОДОЛЬНЫЙ РАЗРЕЗ ФРЕГАТА DRUMMOND


1. Цепной ящик

2. Кубрики личного состава

3. Провизионные кладовые

4. Подбашенное отделение 100-мм АУ

5. Погреб 100-мм патронов

6. Помещение акустиков

7. Каюты офицеров

8. Отсек вспомогательных механизмов

9. Машинное отделение

10. Румпельное отделение 11. Балластные цистерны 12. Топливные цистерны 13. Масляные цистерны

14. Цистерны пресной воды

15. Обтекатель ГАС "Diodon"

16. 100-мм АУ

17. АП навигационной РЛС гипа 1226

18. АП РЛС DRBC 32Е

19. ПУ НУРС системы "Dagaie"

20. 20-мм АУ

21. АП РЛС DRBV 51А

22. ТПК ПКРК "Exocei"

23. Визирная колонка "Panda" Mk 2 системы "Vega"

24. 40-мм АУ

25. 324-мм ТА

Все они относятся к французским фрегатам (avisos) типа D'Estienne D'Orves (см. фрегаты ВМС Франции). В проекте уделялось большое внимание упрощению конструкции. В частности, оба главных двигателя установили в одном машинном отделении. В июле 1976 г. правительство ЮАР решило приобрести два фрегата этого типа, которые строились для ВМС Франции. Одновременно последовал заказ государственной верфи в Лорьяне еще на один такой корабль. После введения ООН эмбарго на продажу оружия ЮАР контракт аннулировали. В сентябре 1978 г эти же фрегаты решила приобрести Аргентина. Drununond и Guemco пришли в Южную Америку 2 ноября 1978 г., a Granville (построенный по заказу Аргентины) - в сентябре 1981 г.
