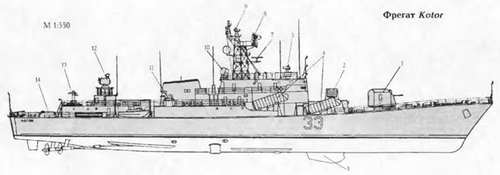

Тип Kotor - 2 единицы


1 76-мм АУ

г. рбу-6000

3 Обтекатель антенны ГАС ' Аргупь" 4. тпк гжрк П-20

5 Колонка СУО 9LV200

6 АП РЛС "Фут-Б"

7 АП навигационной рлс "Дон-2"

8. АП РЛС "Рубка"

9. АП РЛС СУО 9LV200

10. АП РЛС "Рысь

11. 30-мм АУ

12. АП СУО ЗРК "Оса-М"

13. ПУ ЗРК "Оса-М"

14. 324-мм ТА


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное 1440

полное. 1870

Главные размерения, м:

длина наибольшая.96,7

ширина наибольшая. 11,7

осадка при полном водоизмещении 3,55

Главная энергетическая установка:

тип дизель-газотурбинная,

с возможной совместной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с. 1 х M-8B-18 000 (на средний вал) количество х тип ДД, -

- суммарная мощность, л.с. 2 х 12 РА6 V280 -9 600 (на бортовые валы) количество гребных винтов 3 ВФШ

Скорость хода, уз:

наибольшая под ГТД.25

под ДД 18

Дальность плавания ходом 14 уз, мили 1 800

Экипаж, чел.. ПО

Вооружение:

Комплекс противокорабельных ракет:

тип комплексаП-20

количество ПУ х направляющих (тип ПУ) „.2x2 (ТПК)

боекомплект 4 ПКР П-15У

Зенитный ракетный комплекс:

тип комплекса. «Оса-М»

количество ПУ * направляющих (тип ПУ) 1x2 (ЗИФ-122)

боекомплект 20 ЗУР 9МЗЗ

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)..2x2 - 76/ 60 (АК-726)

количество АУ х стволов (тип АУ). 2x2 - 30-мм (АК-230)

количество АУ х стволов (тип АУ). 2x1 20-мм (М71)

СУ «Рысь» (МР-104)

Противолодочное:

количество ТА х труб (тип ТА) „ 2 x 3- 324-мм (Мк 32)

тип торпед А-244

количество РБУ х стволов (тип РБУ) 1 12-213-мм (РБУ-6000)

боекомплект.60РГБ-60

СУ. «Буря 1»

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ. «Рубка» (МР-302]

РЛС навигационная. «Дон-2»

СУ ПКР и АУ 9LV200

пассивные средства РЭП

(количество ПУ х направляющих)«Barricade» (2 х 24 -75-мм), 2 ПУ ПК 16

ГАС с подкильной антенной.. «Аргунь»

Разработка проекта большого патрульного корабля была начата в СФРЮ в начале 1980 г. и велась Институтом военного кораблестроения в Загребе (Хорватия). Корабль предназначен для несения дозорной службы в акватории Адриатического моря, обеспечения ПЛО и ПВО конвоев и действий легких сил флота. В качестве прототипов конструкторы выбрали СКР пр. 1159 (в части состава и компоновки ГЭУ, а также состава вооружения) и индонезийский учебный корабль Ki Hajar Dewan-tara (в части общей конструкции корпуса и систем) '". В отличие от ГЭУ пр. 1159 на Kotor использованы дизели «SEMT-Pielstick». Имеются различия в составе и компоновке вооружения. Так, на корме установили шесть (2 х 3) торпедных аппаратов, а ПУ ПКРК направили в нос, разместив у носового среза надстройки, АК-230 находится в районе дымовой трубы, а на надстройке - 2 х 20-мм АУ М71. Для управления оружием используются шведские системы ВЕАВ 9LV200.

'* Проект учебного корабля hi Hujar Dewanlara был разработан Инсгигутом поенного кораблестроения СФРЮ.
