Тип D'Estienne d'Orves (А 69) - 9 единиц


'* К началу 2001 г. будет передан ВМС Турции под названном Bafla,


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное. 1175

полное 1250, 1330 "

Главные размерения, м:

длина наибольшая80,5

ширина наибольшая. 10,3

осадка при полном водоизмещении.5,5

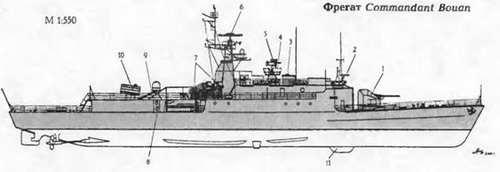

1. 100-мм АУ

2. АП навигационной РЛС тип 1226 3 Колонка ОЭСУ "Panda" Mk 2

4. ПУ НУРС системы "Dagaie"

5. АП РЛС DRBC 32Е

6. АП РЛС DRBV 51А

7. ТПК ПКРК -Exocei"

8. 533-мм ТА

9. АП системы SATCOM

10. РБУ "Creusni-IW Mk 54

11. Обтекатель антенны ГАС DUBA-25

12. АП SATCOM системы "Siracusc"

13. ПУ ЗРК Mistral"

14. Цепной ящик

15. Кубрики личного состава

16. Провизионные кладовые 1/. Погреб 100-мм патронов

18. Помещении акустиков

19. Каюты офицеров

20. Отсек вспомогательных механизмов

21. Машинное отделение

22. Румпельное отделение

23. Баластные цистерны 24 Топливные цистерны

25. Масляные цистерны

26. Цистерны пресной воды


ФРЕГАТ COMMANDANT U HERMINIER


Главная энергетическая установка:

тип.дизельная

количество х тип ДЛ -

- суммарная мощность, л.с.2 х 12 РС2 V 400-12 000,

2x12 РА6 V 280 ВТС - 14 400 2"

количество гребных винтов. 2 ВРШ

Скорость хода наибольшая, уз 23

Дальность плавания, мили:

ходом 18 уз 3 000

ходом 15 уз 4 500

Экипаж, чел. (в том числе офицеров)

+ морская пехота..90 (7) + 18

Автономность по запасам провизии, сут 30

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.«Exocet»

количество ПУ х направляющих (тип ПУ) 2 х 2 (ТПК)

боекомплект 4 ПКР ММ 38/ММ 40

Зенитный ракетный комплекс:

тип комплекса «Mistral» "

количество ПУ х направляющих (тип ПУ)..2x2 («Simbad»)

боекомплект 24 ЗУР

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 100/55 (мод. 1968-II CADAM) количество АУ х стволов (тип АУ).2 х 1 - 20-мм (F2 «Giat»)

Противолодочное:

количество ТА х труб. 4x1- 533-мм

тип торпед L 5

количество РБУ х стволов (тип РБУ). 1 х 4 -375-мм (Мк 54) 4*

СУDLT-L4

Радиоэлектронное:

система космической связи. «Siracuse 2» с SATCOM '*

РЛС обнаружения ВЦ и НЦ. DRBV 51А

РЛС навигационная.тип 1226

СУ оружием по МЦ и ВЦ общекорабельная. «Vega II» с ОЭС «Panda» Mk 2,

РЛС DRBC 32Е (для ПКР и АУ)

средства РТР ARBR 16

пассивные средства РЭП«Dagaie» (2 х 10- 127-мм ПУ)

ГАС с подкильной антенной DUBA 25

система противоторпедной защиты SLQ-25/«Nixie»

'* На последних четырех кораблях серии 2* На Commandant L'Herminier.

'* На Premier Mailre L'ller, Commandunt Blaison, Enseigne de Vaisseau Jacoubet и Commandant Birot, на остальных фрегатах будет установлен в ходе ремонта с демонтажем РБУ.

4" Демонтирован на Premier Mailre L'Her, Commandant Blaison, Enseigne de Vaisseau Jacoubet и Commandant Birot.

,J Ha Premier Maitre L'Her, Commandant Blaison, Enseigne de Vaisseau Jacoubet и Commandant Birot, на остальных монтируются в ходе ремонта на месте демонтируемой РБУ.

В первоначальном варианте проект корабля типа А69 не предусматривал ракетного вооружения и предназначался для патрульной службы и борьбы с дизельными подводными лодками у берегов метрополии и в колониях, на удалении до 400 миль от побережья. Позднее, когда была завершена разработка ПКРК «Exocet» круг решаемых фрегатом задач расширили. Классифицируются как «Avisos». В соответствии с 15-летней программой (с 1972 по 1986 гг.) развития ВМС Франции предполагалось построить 35 кораблей данного типа. Однако эти планы впоследствии изменили, ограничив серию 20 единицами. В июле 1976 г. два фрегата были куплены правительством ЮАР. После введения ООН эмбарго на продажу оружия контракт аннулировали. В сентябре 1978 г. эти же корабли и еще один приобрела Аргентина (см. раздел о фрегатах ВМС Аргентины типа Drammond). Всего для ВМС Франции было построено 17 единиц. D'Estienne D'Orves (F 781), Amyot D'Inville (F 782), Detroyat (F 784) и Jean Moulin (F 785) в настоящее время выведены в резерв, причем первые два корабля (F 781 и F 782) уже проданы Турции. Во время постройки корпус каждого из фрегатов формировался из 15 блоков. Их масса не превышала 45 т. Корпус гладкопалубный, стальной. Разделен водонепроницаемыми переборками на 12 отсеков. На всем протяжении имеет двойное дно. Междонное пространство используется для хранения топлива, пресной воды и масел. Система стабилизации состоит из скуловых килей. Оба ДД находятся в одном отсеке (в районе миделя). Электроэнергией корабль обеспечивают три ДГ мощностью по 320 кВт. Фрегат приспособлен для действий в условиях применения оружия массового поражения. В 1985 г. на F 791 установили более мощные и совершенные ДД, а также ПКР «ЕхосеЬ ММ 40 (в ТПК, защищенных противоосколочными коробчатыми щитами) и систему SATCOM (вместо РБУ). В 1993 г. подобную модернизацию (за исключением замены дизелей) прошли F 793 и F 794, а в 1994 г. - F 792. В конце 2000 г. шесть кораблей [F 781-F 783, F 786-F 788) проданы Турции (более подробно см. раздел о фрегатах ВМС Турции типа Bandirma).
