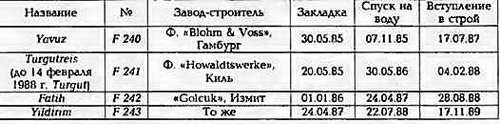

Тип Yavuz (МЕКО 200 TN серии I) - 4 единицы

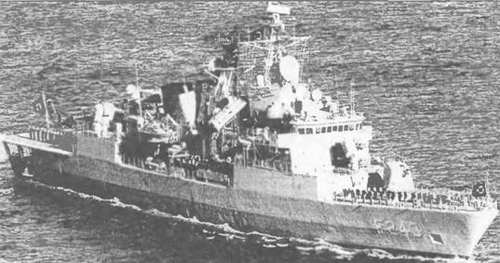

ФРЕГАТ YILDIRIM


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное.. 2414

полное. 2919

Главные размерения, м:

длина наибольшая (по КВЛ),.115 (105,8)

ширина наибольшая. 14,2

осадка при полном водоизмещении 4,12

Главная энергетическая установка:

тип. дизельная

количество х тип ДД -

- суммарная мощность, л.с.. 4 х MTU 20V 1163 ТВ93-29 940

количество гребных винтов 2 ВРШ

Скорость хода, уз:

наибольшая 27

оперативно-экономическая (под двумя АА) -.22

Дальность плавания ходом 18 уз, мили. 4 100

Экипаж, чел. (в том числе офицеров) 180 (24)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса.«Нагрооп»

количество ПУ х направляющих (тип ПУ) 2x4 (ТПК)

боекомплект. 8 ЗУР RGM-84A

СУ..SWG-1A (V)

Зенитный ракетный комплекс:

тип комплекса «Sea Sparrow»

количество ПУ х направляющих (тип ПУ) 1 х 8 (Мк 29 мод. 1)

боекомплект 24 х «Aspide» или RIM-7M

СУ..Мк 91 мод. 2 с РЛС STIR

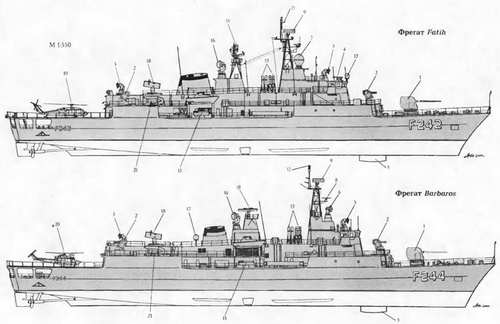

1. 127-мм АУ

2. 25-мм ЗАК "Sea Zenith"

3. Обтекатель антенны ГАС SQS-56

4. АП навигационной РЛС ТМ 1226

5. АП РЛС "Seaguard"

6. АП РЛС ТМХ

7. АП РЛС WM 25

8. АП навигационной РЛС 2690 ВТ ARPA

9. АП РЛС AWS 6

10. АП РЛС AWS 9 TN

11. АП системы Link 10

12. АП системы Link И

13. ТПК ПКРК "Нагрооп"

14. АП РЛС DA 08

15. 324-мм ТА

16. АП РЛС STIR

17. ПРН системы TACAN

18. ПУ Мк 29 мод. 1 ЗРК "Sea Sparrow"

19. Вертолет АВ 212ASW

20. Вертолет "Seahawk" SH-60B

21. ПУ НУРС системы SBROC

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 x1 - 127/45 (Мк 45 мод. 1)

количество АУ х стволов (тип АУ) 3 х 4 -25-мм («Sea Zenith»)

СУ «Cosys» с двумя

РЛС «Seaguard» -AWS 6 «Dolphin» резервная ОЭСУ 2 х «Albis»

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед.Мк 46 мод. 5

Авиационное:

количество х тип вертолетов I» АВ 212ASW

оборудование ВПП светотехническое

с системой принудительной посадки RAST

тип ангара. палубный

Радиоэлектронное:

БИУС. TAICOS (БИУС соединения) -

STACOS-TU с системами Link 10, WSC 3V(7) SATCOM, Marisat

РЛС обнаружения ВЦ. DA 08 с Mk 10 IFF

РЛС обнаружения ВЦ и НЦ

для СУ «Seaguard». AWS 6

РЛС навигационная. ТМ 1226

РЛС СУ для ПКР и АУ 127-мм. WM 25

активные средства РЭП. RAPIDS

пассивные средства РЭП

(количество ПУ х направляющих).SRBOC Mk 36 мод. 1 (2x6 - 130-мм)

ГАС с подкильной антенной..SOS-56 (DE-1160)

система противоторпедной защиты.. SLQ-25/«Nixie»

I AC ANURN 25

Контракт на постройку двух фрегатов МЕКО 200 TN серии I правительство Турции заключило с фирмами «Blohm amp; Voss» и «Howaldtswerke Deutsche Werft AG» 29 декабря 1982 г. Кроме того, два таких же корабля предполагалось построить на турецких верфях по немецкой технологии и из немецких материалов. Эта программа в значительной степени финансировалась США. В частности, бесплатно были предоставлены 127-мм АУ, ЗРК, гидроакустические приборы, часть насосов и систем.

Корпус корабля гладкопалубный, практически на всем протяжении с двойным дном. Он разделен водонепроницаемыми переборками (доходящими до верхней палубы) на 12 отсеков. Каждый из отсеков оснащен автономной противопожарной и вентиляционной системами с вертикальным расположением трубопроводов, а также средствами наблюдения и контроля, передачи данных и распределения энергии, при минимуме отверстий в межотсечных переборках. Корпус -гладкопалубный со значительными коэффициентами полноты площадей ватерлинии и мидель-шпангоута. Набор - продольно-поперечный, состоящий из стрингеров бульбового профиля и рамных шпангоутов. В конструкции хорошо развитой надстройки широко использованы алюминиевые сплавы. Система стабилизации качки включает бортовые рули и скуловые кили. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Фрегаты оборудованы для действий в условиях применения средств массового поражения. Корабль разделен на две зоны борьбы за живучесть. Центральный ПЭЖ находится в посту управления ЭУ. В случае его выхода из строя используется носовой ПЭЖ. На каждую линию вала работают по два ДД. Отбор мощности на линии валов производится посредством системы малошумных редукторов. ДД располагаются в двух отсеках. В кормовом машинном отделении находятся редукторы и два ДГ MTU 8V 396 ТВ 53 мощностью по 650 кВт. Третий ДГ мощностью 650 кВт установлен в отсеке за кормовым машинным отделением Кроме того, имеется резервный ДГ KHBF 12L 413 мощностью 224 кВт. Имеется два отдельных силовых щита производства фирмы «Siemens», что обеспечивает 100%-ное резервирование при полной нагрузке. Управление и контроль за работой всех главных либо вспомогательных механизмов и систем полностью автоматизированы. В каждом отсеке они осуществляются своим компьютерным комплексом, который связан с центральным компьютером двумя шинами. Одновременно информация поступает на БИУС. Система боевого управления включает голландскую систему управления STACOS мод. 1 (STACOS TU), информация которой представляется на двух тактических дисплеях и штурманском столе. Фрегаты типа Yavuz оснащены системой TAICOS немецкого производства, которая обеспечивает командира соединения необходимой информацией для принятия решения по применению и управлению системами и средствами соединения. Система управления вертолетом - «Vesta», по этой же системе обеспечивается и загоризонтное ЦУ ПКР. Система внешней связи осуществляется в диапазоне СВ, KB и УКВ - AN/WSC-3(V)6. Внутренняя система связи - MCS-2002 (производства фирмы PST и «Siemens»). В систему навигации, кроме РЛС тип 1226, входит гирокомпас «Standard 6» и система AN/WSM-31.
