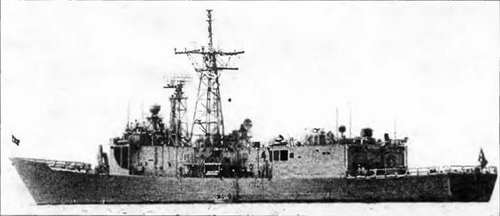

Тип Gaziantep (тип Oliver Н. Perry) - 6 единиц

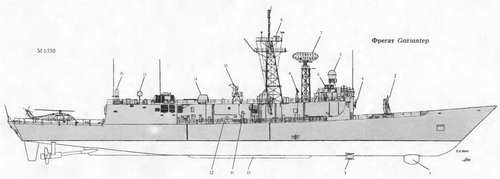

1. Обтекатель ГАС SQS-56

2. ПУ Мк 13 мод. 4

3. ВВВРК

4. Пост приема-погруэки ракетного боезапаса

5. АП РЛС Мк 92

6. АП системы SLQ-32 (V)2

7. АП РЛС SPS-49 (V)4

8. АП системы SATCOM

9. АП РЛС SPS-55

10. АП РЛС SPG-60

11. Пост приема-передачи грузов в море 12 324-мм ТА

13. Вертикальный киль

14. 76-мм АУ

15. ПРН навигационной сичстемы TACAN

16. ЗАК "Vulkan Phalanx"


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное. 3 045

полное 3 638

Главные размерения, м:

длина наибольшая (по КВЛ). 135,64 (124,4)

ширина наибольшая.13,7

осадка при полном водоизмещении. 4,52 осадка наиболее выступающей частью 7,48

Главная энергетическая установка:

тип газотурбинная (форсажная + маршевая)

количество х тип ГТД -

- суммарная мощность, л.с. 2 х GE LM 2500 - 41 000

количество гребных винтов. 1 ВРШ

количество ВДРК -

- суммарная мощность, л.с..2 - 650

Скорость хода, уз:

наибольшая..,29

под ВДРК 6

Дальность плавания ходом 20 уз, мили. 4 500

Экипаж, чел.

(в том числе офицеров) + авиагруппа 206 (13), 19

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса«Нагрооп»

Зенитный ракетный комплекс:

тип комплекса.«Standard SM-1»

количество ПУ х направляющих (тип ПУ) 1 х 1 (Мк 13 мод. 4)

боекомплект (тип ПКР и ЗУР) 40 (RGM-84C и RIM-66E)

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 1 -76/62 (Мк 75 «ОТО Ме1ага»)

количество АУ х стволов (тип АУ) 1 х 1 - 20/76 (Мк 15 «Vulcan/Phalanx»)

ОЭСУМк 24

количество АУ х стволов (тип АУ) дополнительно 4 х 12,7-мм пулеметов

/Тро/гшдолодочпое:

количество ТА х труб (тип ТА) 2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед Мк 46 мод. 5

Авиационное:

количество х тип вертолетов 1 х S-70B «Seahawk» (после 2002 г.)

оборудование ВПП.светотехническое с

системой принудительной посадки RAST

тип ангара стационарный, палубный

Радиоэлектронное:

БИУС NTDS с системами Link 11

и Link 14, S АТС ОМ

РЛС обнаружения ВЦ AN/SPS-49 (V) 4

РЛС обнаружения НЦ и навигации AN/SPS-55

РЛС навигационная «Furuno»

система целеуказания.. WDS Мк 13/2

СУ оружием общекорабельная SWG-1 «Нагрооп» LCS

с РЛС Мк 92 mod 4 WCS с CAS (комбинированная антенная система для ПКР и АУ) и РЛС STIR для ЗРК

активные средства РЭП SLQ-32 (V) 2

пассивные средства РЭП SRBOC (2 х 6 ПУ Мк 36)

TACANURN 25

ГАС с антенной в бульбовом обтекателеAN/SQS-53B

система противоторпедной защиты. T-Mk 6/«Fanfare» или SLQ-25/«Nixie»

Три фрегата типа Oliver H. Perry были переданы ВМС Турции в середине 1996 г. До этого момента они длительное время находились в резерве ВМС США.Конструктивно они относятся к первой (не модернизированной по программе LAMPS III) серии фрегатов Oliver И. Perry и не предназначены для базирования вертолета S-70B (для этого требуется расширение ВПП). В 2002 г. их планируется модернизировать по программе LAMPS III. Gaziantep передали Турции 24 июля 1998 г., Gelibolu и Gokceada-l января 1999 г., Gemlik и Giresun - 24 июля 1998 г. Шестой однотипный корабль Duncan (FFG 10) передали для разборки на запчасти. В 2000 г. был передан еще один корабль- John A. Moore (FFG 19).
