Тип Makut Rajakumarn - 1 единица



ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное 1650

полное 1900

Главные размерения, м:

длина наибольшая..97,6

ширина наибольшая.11

осадка при полном водоизмещении. 5,5

Главная энергетическая установка:

тип. дизель-газотурбинная,

только с раздельной работой двигателей

количество х тип форсажных ГТД-

- суммарная мощность, л.с 1 х ТМЗВ - 22 500

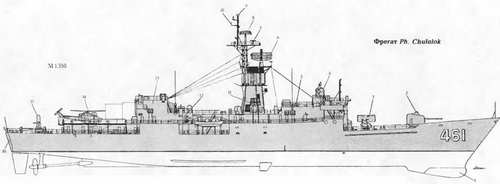

1. Обтекатель ГАС SQS-26 СХ 2 127-мм АУ

3. ПУ ПАУР и ПКР RGM-84C 4 Пост СУ Мк 68 CFCS с АП РЛС SPG-53A/D/F 5. ПУ НУ PC системы SBROC 6 АП РЛС SPS-40D

7. АП навигационной РЛС LN66

8. АП РЛС SPS-10F

9. АП станции WLR-1

10 АП системы Link 14

11 АП комплекса SLQ-32C

12. 324-мм ТА

13. Ангар

14. Вертолет АВ 212 ASW

15. 20-мм ЗАК "Vulcan Phalanx"

16. Порт ГБПА ГАС-SQR 18А (V)!

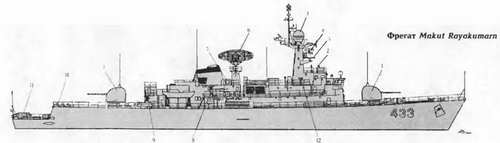

1 114-мм AV

2. Колонки (УАО WY1 22/61

3. АП навигационном РЛС 'Decca"

4. Al I РЛС /.W 06

У АП РЛС СУ АО VC-'\1 22/61 6 АП РЛС DA 05 7. ПУ HVPC системы "Loral' К. 40-мм АУ

9 324-мм ТА

10. Бпмвпмет "l.imbo"

11. Бомбосбрасыватель

12. 20-мм АУ

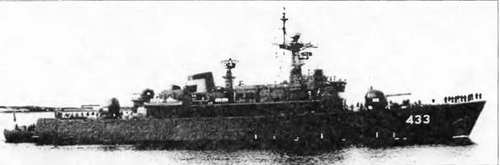

ФРЕГАТ MAKUT RAJAKUMARN


количество x тип маршевых АД -

- суммарная мощность, л.с.1 х 12 «Crossley - Pielstik» РС2.2 V 400 - 6 000

количество гребных винтов 2 ВРШ

Скорость хода, уз:

наибольшая под ГТД. 26

наибольшая под дизелями. 18

Дальность плавания, мили:

ходом 18 уз..5 000

ходом 26 уз..1200

Экипаж, чел. (в том числе офицеров). 140 (16)

Вооружение:

Артиллерийские комплексы:

количество АУ ч стволов (тип АУ).,,, 2x1 - 1 14/55 (Мк 8 «Vickers»)

количество АУ х стволов (тип АУ) 2 у 2 - 40/70 («Bofors»)

СУАО WM 22/61

количество АУ х стволов (тип АУ) 2 х 1-20-мм («Oerlikon»)

Противолодочное

количество ТА х труб (тип ТА) 2 * 3-324-мм (PMW 49А)

тип торпед. „. Мк 46

количество РБУ х труб (тип РБУ) 1 х 3 -305-мм («Limbo» Mk 10)

количество бомбосбрасывателей 1

Радиоэлектронное:

БИУС «Sewaco ТН»

РЛС обнаружения ВЦ и НЦ. DA 05

РЛС обнаружения ПЦ. ZW 06

Р'\С навигационная «Бесс а»

средства РТР. WLR-1

активные средства РЭП «Newton»

пассивные средства РЭП 2 х «Loral» Mk 135

ГАС с подкильной антенной DSQS-21C

" Находится не в работоспособном со‹тояпии

Контракт на постройку многоцелевого фре-га для ВМС Таиланда был подписан с фирмой «Yarrow Shipbuilders)) 25 августа 1969 г. Он предназначен для несения патрульной службы, охраны экономической зоны, эскортирования конвоев и борьбы с ПЛ противника в условиях угрозы со стороны средств воздушного нападения. Кроме того, фрегат может выполнять функции флагмана оперативного соединения, наносить удары по береговым объектам и оказывать огневую поддержку десантам. Корпус стальной, сварной, с двойным дном на всем протяжении. Разделен водонепроницаемыми переборками на 12 отсеков. Междонное пространство используется в качестве топливных и масляных цистерн. Кроме того, там находятся цистерны пресной воды. Непотопляемость обеспечивается при затоплении двух любых смежных отсеков. Нижний ярус надстройки изготовлен из стали, а второй, мачты и ходовой мостик -из легких сплавов. ГЭУ расположена одном отсеке, что снижает боевую живучесть корабля. Она не предусматривает совместную работу ГТД и ДД, которые работают на ВРШ через общий редуктор. Пе ред МО и позади него находятся отсеки с четырьмя ДГ (по два в каждом) мощностью по 410 кВт. В феврале 1984 г. на корабле произошел пожар, приведший к полному разрушению ГТД, который пришлось заменить. Затем демонтировали ЗРК «Sea Cat» и установили новые РЭВ. В 1997 г на месте ЗРК установили 40-мм АУ «Bofors», а ТА установили по бортам. Одновременно был оборудован новый автоматизированный пост управления в МО и центральный распределительный щит, демонтировали ЗРК «Sea Cat», а также заменили часть РТВ. Эти работы провели в Глазго на верфи фирмы-строителя. В 1997 г. на корабле установили 324-мм ТА, а на месте ЗРК «Sea Cat» - 40-мм АУ «Bofors». Также планировалось заменить бомбомет на 324-мм ТА для противолодочных торпед. Ввиду финансовых ограничений корабль не перевооружили Большая степень автоматизации корабля позволила существенно сократить экипаж. В настоящее время фрегат используется в качестве флагмана соединения фрегатлв китайской постройки (типов 025Т, 053НТ и 053НЦН)) и в качестве учебного судна.
