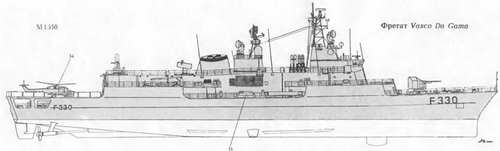

Тип Vasco da Gama (пр. МЕКО 200Р) - 3 единицы

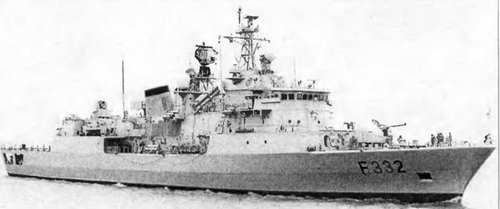

ФРЕГАТ CORTE REAL


ОСНОВНЫЕ ТАКТИКО ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное 2 700

полное 3 300

Главные размерения, м:

длина наибольшая (по КВЛ) 116 (109)

ширина наибольшая 14,8

осадка наиболее выступающей частью 6,1

Главная энергетическая установка:

тип дизель-газотурбинная, только

с разде\ьной работой двигателей

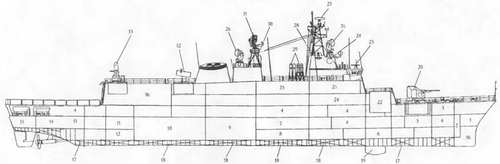

Продольный разрез фрегата Vasco Da Gama

1. Кладовые

2. Цепной ящик

3. Отсек шпилевых машин

4. Кубрики личного состава

5. Погреб 100-мм патронов

6. Помещения гидроакустиков

7. Носовая электростанция

8. Носовое отделение ДГ

9. Носовое машинное отделение

10. Кормовое машинное отделение И. Кормовая электростанция

12. Кормовое отделение ДГ

13. Вентиляторная

14. Провизионные кладовые

15. Румпельное отделение

16. Твердый балласт

17. Балластные цистерны

18. Топливные цистерны

19. Обтекатель антенны ГАС SQS-510 (V)

20. 100-мм АУ

21. Подбашенное отделение 100-мм АУ

22. ВПУ Мк 41 ЗРК "NATO Sea Sparrow"

23. АП РЛС тип 1007

24. Кают-компания офицеров

25. Каюты офицеров

26. АП РЛС STIR

27. АП РЛС MW08

28. АП комплекса РЭБ

29. ТПК ПКРК "Harpoon"

30. АП системы SCOT SATCOM

31. АП РЛС DA 08

32. ПУ Мк 29 мод. 1 ЗРК "NATO Sea Sparrow"

33. 20-мм АУ

34. Вертолет "Super Sea Lynx"

35. 324-мм ТА

36. Ангар

количество х тип ГТД -

- суммарная мощность, л.с. 2х LM 2500 -53 000

количество х тип ДЛ -

- суммарная мощность, л.с. 2 х MTU 12V 1163 ТВ82-8 840

количество гребных винтов 2 RPTTI

Скорость хода, уз:

наибольшая 32

под ДД 20

Дальность плавания, мили:

ходом 18 уз. 4 900

ходом 12 уз 9 600

Экипаж, чел. (в том числе офицеров) 182 (23) '*

Вооружение:

Комплексы противокорабельных ракет:

тип комплекса.. «Harpoon»

количество ПУ х направляющих 2 х 4

боекомплект 8 ПКР RGM-84G

СУ.SWG-1A (V)

Зенитный ракетный комплекс:

тип комплекса. «NATO Sea Sparrow*

количество ПУ х направляющих (тип ПУ).I Н (Мк 29 Mod.l)3*

боекомплект 8 3yPRIM-7M

СУ Мк 91 мод. 3

Артиллерийские комплексы:

количество АУ х стволов (тип АУ). 1 x 1 - 100/55 (мод. 1968 С ADAM)

количество АУ х стволов (тип АУ).1 х 1 - 20-мм (Мк 15 «Vulcan Phalanx")

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед Мк 46 мод. 5

Авиационное:

количество х тип вертолетов 2 х «Super Sea Lynx» Mk 95

оборудование ВПП.светотехническое с системой

принудительной посадки RAST

тип ангара палубный

Радиоэлектронное:

БИУС.SEWACO с системами Link 11 и 14

SCOT SATCOM

РЛС обнаружения ВЦ. MW 08

РЛС обнаружения ВЦ и НЦ DA 08

РЛС навигационная тип 1007

РЛС УО 2 х STIR

комплекс РЭБ AR 700/APECS II

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Mk 36 (2 х 6 - 130-мм)

ГАС с подкильной антенной. SQS-510 (V)

система противоторпедной защиты. SLQ-25/«Nixie»

* Включая состав авиагруппы ит 16 человек.

2" При необходимости может быть устапон\епа ВПУ Мк 41 с соответствующим увемщением боекомплекта до 24 ЗУР RIM-7M

Фрегаты типа Vasco da Gama относятся к третьему поколению кораблей концепции МЕКО. Контракт на их постройку с консорциумом германских фирм «Blohm amp; Voss» и «Howaldtswerke-Deutsche-Werfl AG» заключили 25 июля 1988 г. Эта программа была направлена на усиление корабельной группировки южного фланга NATO и в значительной степени финансировалась США. По своей конструкции, составу вооружения и оборудования данные корабли в основном повторяют греческие фрегаты Hydra. Различия заключаются в том, что на Vasco da Gama усилены продольные связи набора корпуса, подкреплена носовая оконечность, увеличены (примерно на 15%) запасы топлива и установлены менее мощные, но более экономичные дизели. Благодаря этим мероприятиям корабль может продолжительное время действовать в открытом океане. Изменения коснулись также состава вооружения и

РТС. Во-первых, один из ЗАК заменили на ПУ Мк 29 ЗРК «Sea Sparrow». Во-вторых, обеспечили базирование двух вертолетов европейского производства (вместо одного вертолета «Seahawk»). Кроме того, установили ГАС канадского производства (а не американского, как на греческих фрегатах). Наконец, на надстройке зарезервировали место для ВПУ ЗРК «Sea Sparrow». Система SCOT SATCOM переносится с одного фрегата на другой, в зависимости от того, какоц из них на тот момент является флагманским кораблем. Корабль включает в себя 36 функциональных модулей, из которых четыре модуля оружия, 10 модулей РЭВ, девять вентиляционных, два надстроечных модуля и 11 поддонов. В архитектуру корпуса фрегата внедрен небольшой бульб. Корабль имеет две непрерывные палубы и третью, прерывающуюся в районе ЭУ, которая размещена в трех водонепроницаемых отсеках: в носовом -два

ДД и два ДГ; в среднем - два ДД и оба редуктора; в кормовом -один ДГ. ДД установлены на амортизированных фундаментах и соединены с редукторами при помощи эластичных муфт. Работа одного ДД на один вал обеспечивает ход 22 уз. ЭЭС состоит из четырех ДГ мощностью по 775 кВт. На корабле внедрен принцип автономности отдельных водонепроницаемых отсеков в части снабжения их электроэнергией, системами вентиляции и пожаротушения.
