Тип Abu Dhabi (Kortenaerпр. S) - 2 единицы

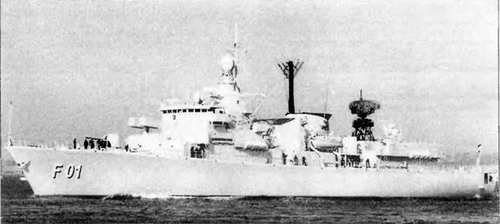

ФРЕГАТ ABU DHABI


ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное 3 050

полное.. 3 630

Главные размерения, м:

длина наибольшая 130,5

ширина наибольшая. 14,6

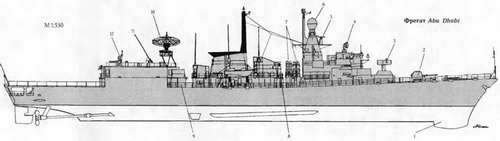

1 Обтекатель антенны ГАС SQS-505

2. 76-мм АУ

3. ПУ ЗРК "NATO Sea Sparrow"

4. АП РЛС STIR

5. АП РЛС "Scout"

6. АП РЛС CyOWM 25

7. ТПК ПКРК "Harpoon"

8. ПУ НУРС системы SBROC

9. 324-мм ТА

10. АП РЛС LW08

11. 20-мм АУ

12. 30-мм АУ

осадка при полном водоизмещении 4,3

осадка наиболее выступающей частью. 6,2

Главная энергетическая установка:

тип газотурбинная, с раздельной

работой форсажных и маршевых двигателей

количество х тип форсажных ГТД -

- суммарная мощность, л.с. 2 х ТМЗВ -50 880

количество х тип маршевых ГТД -

- суммарная мощность, л.с. 2 х RM1С - 9 900 количество гребных винтов.2 ВРШ

Скорость хода наибольшая, уз 30

Дальность плавания ходом 16 уз, мили 4 700

Экипаж, чел. (в том числе офицеров).. 176 (18) + 24 дополнительных места

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса. «Нагрооп»

количество ПУ х направляющих 2x4

боекомплект 8 ПКР RGM-84D

Зенитный ракетный комплекс.

тип комплекса «NATO Sea Sparrow»

количество ПУ х направляющих (тип ПУ) 1 * 8 (Мк 29)

боекомплект 24 ЗУР RIM-7M/P

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 1-76/62 («ОТО Melara Compact»)

количество АУ х стволов (тип АУ) 1 х 1-30-мм (SGE-30 «Goalkeeper»)

количество АУ х стволов (тип АУ) 2 х 1-20-мм («ОегИсоп»)

Противолодочное:

количество ТА х труб (тип ТА) 2 х 2 -324-мм (Мк 32 мод. 5)

тип торпед Мк 46 мод. 5 или A-244S

Авиационное:

количество х тип вертолетов 2 * AS 565 «Panther»

оборудование ВПП. светотехническое

тип ангара палубный

Радиоэлектронное:

БИУС SEWACO-II с системой Link 11

РЛС обнаружения ВЦ..LW 08

РЛС обнаружения НЦ «Scout»

СУ ЗРК и АУ WM 25 с РЛС STIR

комплекс РЭБ.. «Ranises»

пассивные средства РЭП

(количество ПУ х направляющих) SRBOC Mk 36 (2 * 6-130-мм)

ГАС с антенной в носовом бульбовом обтекателе SQS-505

Контракт на передачу ОАЭ двух фрегатов типа Kortenaer был подписан с фирмой «Royal Shelde» 2 апреля 1996 г. Abu Dhabi вошел в состав ВМС страны в декабре 1997 г., а А1 Emirat - в мае 1998 г. Экипажи для кораблей готовились в Нидерландах. Перед передачей

ОАЭ на фрегатах смонтировали новую систему кондиционирования воздуха и РЛС «Scout», которая обеспечивает боевое использование ПКРК и ЗАК. (Более подробно о кораблях этого типа см раздел о фрегатах типа Kortenaer ВМС Нидерландов.)
