РЕАКТИВНЫЕ ПЕРВЕНЦЫ ЯКОВЛЕВА


Вступление в реактивную эру

К концу Великой Отечественной войны стало очевидным, сколь значительных успехов в области реактивной авиационной техники добилась Германия. Достижения Великобритании и США оказались скромнее, однако они тоже располагали серийными реактивными самолетами и двигателями. На этом фоне отставание СССР выглядело удручающим. Бросившись наверстывать упущенное, советское руководство задействовало значительные материальные средства и силы лучших КБ, но даже приложение сверхусилий не обещало быстрого результата. Поэтому решили воспользоваться немецким опытом, тем более что Советскому Союзу достались многочисленные трофейные материалы, в том числе образцы летательных аппаратов и силовых установок нового поколения. Среди захваченных двигателей особый интерес представляли доведенные до серийного производства ТРД Jumo-004 и BMW-003 (с тягой 900 кгс и 800 кгс соответственно), выпуск которых в срочном порядке решили наладить в СССР.

Приказом НКАП от 28 апреля 1945 г. главному конструктору В.Я.Климову поручили выпустить рабочие чертежи ЮМО-004Б и внедрить его в серийное производство под маркой РД-10 на уфимском заводе №26 (непосредственно работами руководил первый заместитель Климова Н.Д.Кузнецов). Другим приказом НКАП от 13 июня того же года аналогичное поручение по БМВ-003 (в производстве обозначался РД-20) дали главному конструктору казанского завода № 16 С.Д.Колосову. Оба задания были выполнены, и с 1946 г двигатели начали выпускать.

И все же решающего прорыва в области реактивной авиации еще не произошло. Моторостроительные заводы с трудом осваивали выпуск новых двигателей, изготавливая их сначала буквально в единичных экземплярах, да к тому же эти изделия отличались невысокой надежностью и малым ресурсом. В те годы режим работы советских оборонных предприятий мало чем отличался от напряженного ритма времен Великой Отечественной, а выполнение заданий, помимо отраслевых наркоматов, контролировали «компетентные» органы. В случае срыва планов «виновников» находили быстро, причем не только среди производственников, но и чиновников самого высокого ранга. Еще в феврале-марте того же 1946 г. были сняты с должностей и репрессированы нарком авиационной промышленности А.И.Шахурин, главком ВВС А.А.Новиков, главный инженер ВВС А.К.Репин, начальник Главного управления заказов ВВС Н.П.Селезнев и многие другие.

Лидеров авиационных КБ эта волна не коснулась. К тому времени несколько коллективов уже полным ходом трудилось над новыми скоростными самолетами. Не обошлось без соблазнов применить двух-двигательную «немецкую» схему, столь успешно зарекомендовавшую себя на Ме-262. Так, в ОКБ П.О.Сухого аналогичную компоновку использовали при проектировании истребителя «К», в ОКБ А.И.Микояна -И-260, в ОКБ С.М.Алексеева - И-211. в ОКБ С.А.Лавочкина - самолета «160» (первый проект с этим шифром). От такой схемы категорически отказались лишь на фирме, возглавляемой заместителем наркома авиапромышленности А.С.Яковлевым, где традиционно доминировала идеология создания легкого маневренного однодвигатель-ного истребителя.

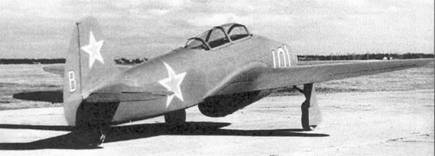

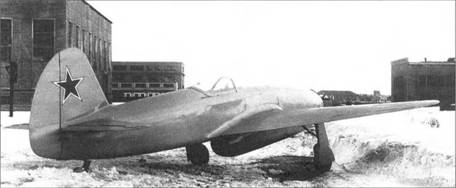

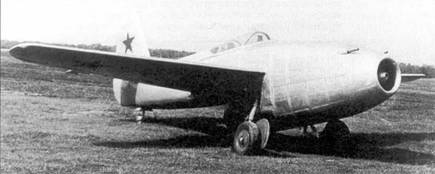

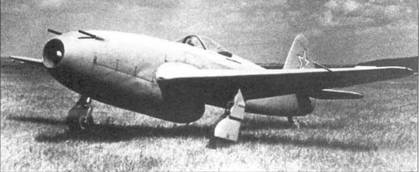

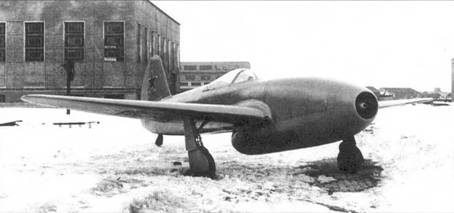

Опытный истребитель Як-ЮМО. Декабрь 1945 г,

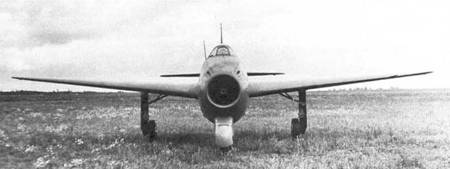

Як-15-РДЮ на заводских испытаниях. Весна 1946 г.

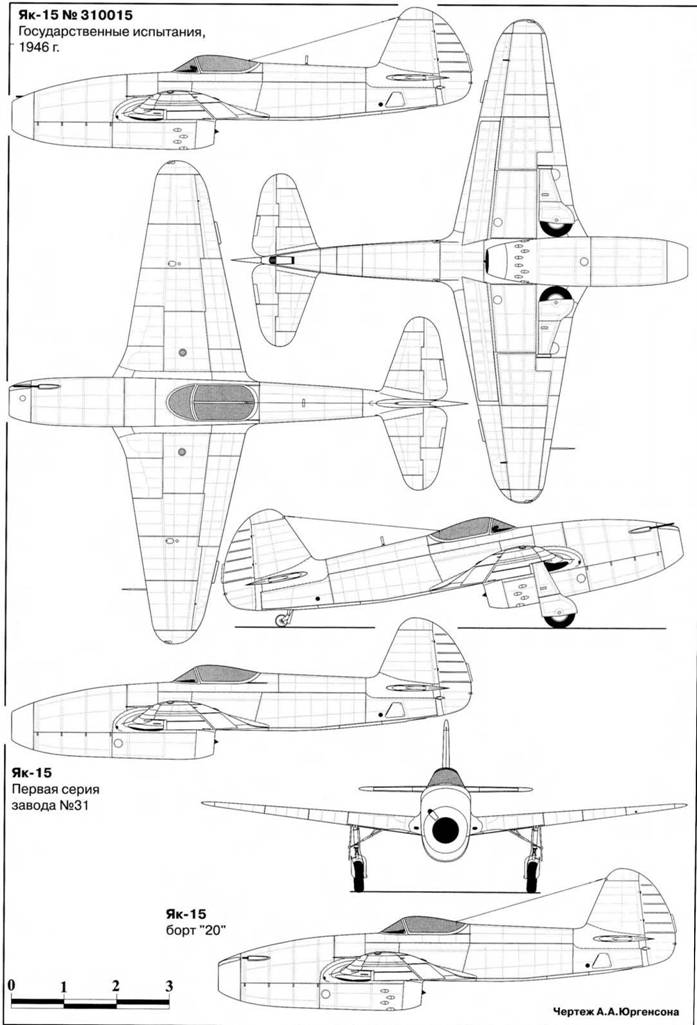

Як-15 №310015 на Госиспытаниях в ГК НИИ ВВС. Весна 1947 г.

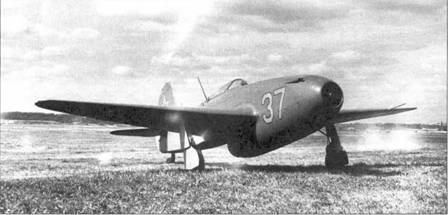

Як-15 №31002 на испытаниях в ГК НИИ ВВС после доработок. Лето 1947 г.


Пересадка «сердца»

В яковлевском ОКБ-115 заниматься реактивной тематикой стали в годы войны. На базе опытных и серийных истребителей было создано несколько экспериментальных самолетов с комбинированными силовыми установками, состоявшими из основного поршневого двигателя и дополнительных прямоточного или жидкостно-реактив-ного. Разрабатывался также Як-7Р, который собирались оснастить тремя реактивными двигателями (2 ПВРД + 1 ЖРД), но строить его не стали. И все же опыта для создания полноценного реактивного истребителя недоставало. Как зам. наркома Яковлев одним из первых ознакомился с материалами ГК НИИ ВВС. ЛИИ и ЦАГИ, полученными в результате исследований немецкого наследства.

Достаточно большое внимание в Германии уделялось проектам легких истребителей, выполненных по реданной схеме. У таких машин двигатель находился в носовой или центральной части фюзеляжа, под нижнюю часть которого выводилось сопло (например, проект «Мессершмитт» Р1106). Эта компоновка позволяла оснастить реактивным двигателем планер серийного поршневого истребителя и получить качественно новую машину в кратчайшие сроки. На «Фокке-Вульфе» в 1942 г. даже провели экспериментальную работу по переделке таким образом FW 190. В распоряжении автора нет документов, позволяющих утверждать, что в ОКБ-115 попали немецкие материалы по истребителям реданной схемы, однако яковлевские конструкторы пошли именно таким путем.

Согласно Постановлению Государственного комитета обороны от 9 апреля 1945 г., ОКБ-115 поручалось спроектировать, построить и передать на испытания одноместный истребитель с одним реактивным двигателем типа ЮМО-004 тягой 900 кгс. Стремясь как можно быстрее выполнить поставленную задачу, конструкторы решили создать самолет на базе хорошо зарекомендовавшего себя Як-3. Основное отличие новой машины заключалось в установке ТРД на месте поршневого мотора ВК-107А, что давало возможность сохранить почти без изменений конструкцию цельнометаллического Як-3 последних серий.

Реактивный первенец ОКБ-115 получил первоначальное обозначение Як-ЮМО (в ряде документов он фигурировал как Як-З-ЮМО или «экспериментальный истребитель конструкции А.С.Яковлева»). Его фюзеляж конструктивно состоял из сваренной из стальных труб фермы, к которой крепилась дюралюминиевая обшивка. В носовой части к ферме приваривались узлы для установки двигателя. Нижняя часть фюзеляжа в районе сопла прикрывалась теплозащитным экраном из жаропрочной стали. Двух-лонжеронное неразъемное крыло имело передний лонжерон, центральная часть которого представляла собой арку, охватывающую двигатель. Крыло снабжалось посадочными щитками и элеронами с дюралевой обшивкой. Воздухозаборники маслора-диатора, находившиеся в передней кромке крыла Як-3, убрали. Четыре топливных бака расположили в крыле, один - в передней части фюзеляжа и еще один (резервный) - над двигателем. Оперение в целом соответствовало Як-3 (даже на рулях сохранилась полотняная обшивка), но площадь киля несколько увеличили. Без всяких переделок на новый самолет перенесли кабину вместе с приборной доской, электросистему и многое другое. В носовой части фюзеляжа над двигателем решили разместить вооружение, состоявшее из двух пушек НС-23К калибром 23 мм.

Принимая во внимание печальную статистику многочисленных катастроф первых реактивных самолетов за рубежом (в СССР имелся и собственный негативный опыт, например, гибель ГЯ.Бахчиванджи на БИ-1), конструкторы уделили большое внимание прочности и надежности создаваемого реактивного «Яка». Применение новой силовой установки на истребителе с относительно толстым для больших скоростей крылом позволило разработчикам сэкономить время, но по условиям прочности пришлось значительно ограничить максимальную скорость самолета.

Яковлев не только хорошо понимал важность решаемых задач, но и возможную степень ответственности в случае неудачи или срыва установленных сроков. Работа над опытным Як-ЮМО велась высокими темпами, и постройку машины завершили вовремя - в октябре 1945 г. На ней не устанавливалось вооружение и часть оборудования. Однако в самом начале испытаний выявились некоторые ошибки разработчиков. Так, при первом же опробовании двигателя прогорела дюралевая обшивка нижней части фюзеляжа за стальным экраном и сгорело хвостовое колесо (конструкторы, по-видимому, не учли, что резиновые покрышка и камера несовместимы с реданной схемой). Самолет отправили обратно на завод для ремонта и доработок, которые закончили к концу декабря.

8 декабря заводской ОТК принял вторую опытную машину, отличавшуюся увеличенным стабилизатором, стальным хвостовым колесом и наличием вооружения. Уже через пять дней летчик-испытатель М.И.Иванов начал на ней первые рулежки и подлеты, однако вскоре этот прототип решили отправить в ЦАГИ для продувок в аэродинамической трубе Т-101. Там провели многочисленные эксперименты при разных режимах работы двигателя и на всех возможных сочетаниях скоростей и углов атаки. При этом также был изучен эффект изменения балансировки при расположении линии тяги ниже центра тяжести самолета. В процессе проведения «продувочных испытаний» с истребителем ознакомились представители ВВС, ведущие работники НКАП и главные конструкторы авиационных КБ.

Исследования Як-ЮМО продолжались в ЦАГИ до февраля 1946 г, затем истребитель снова перевезли на аэродром, где возобновились пробежки и подлеты. Стальное хвостовое колесо при движении по бетонной полосе сильно шумело и высекало искры, но уже не сгорало. В течение месяца на самолете велись доводочные работы, кроме того, установили новый, проверенный в ЦИАМе двигатель.

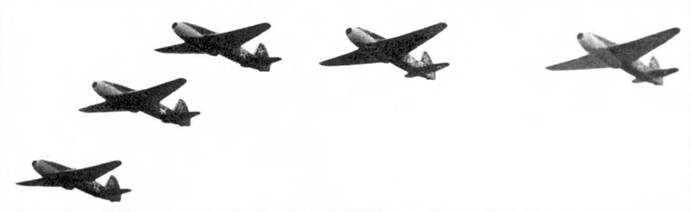

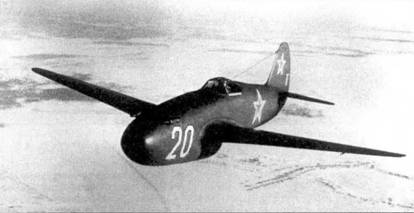

Парадная пятерка Як-15



Эти снимки серийных Як-15 стали «классикой жанра»

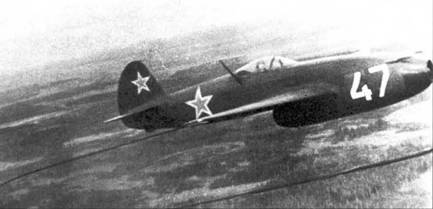

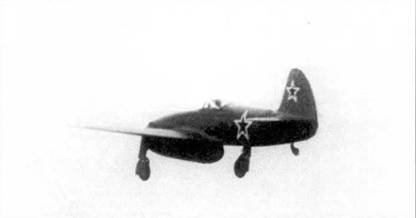

Як-15 покидает аэродром


Пока Як-ЮМО проходил наземные испытания, СНК выпустил очередное Постановление №472-191 от 26 февраля, в котором утвердил основные задания конструкторским бюро по созданию реактивных истребителей, установил сроки их предъявления на летные испытания и обязал НКАП сосредоточить внимание на выполнении важнейших задач по обеспечению «…резкого повышения летных данных опытных самолетов и созданию новых типов самолетов». Соответствующий приказ МАП* №162 был издан 27 марта. В нем, в частности, говорилось: «…Г/С (главному конструктору, -Прим. автора) и директору завода 115 А.С.Яковлеву… спроектировать и построить… одноместный истребитель с двигателем типа ЮМО-004 со следующими данными:

- макс, скорость у земли - 770 км/час;

- макс, скорость на 5000 м - 850 км/час;

- дальность на 0,9 макс, скорости - 500 км;

- продолжит, полета на 0,9 макс. - 40 мин.:

- продолжительность полета на наивыгоднейшем режиме - 60 мин.;

- время подъема на 5000 м - 4,5 мин.;

- практ. потолок - 14500 м;

- вооружение - 2x23 мм.

Самолет построить в 2-х зкз, и предъявить 1 -й на летные испытания 1 сентября 1946 г.»**.

Официально заводские испытания опытного истребителя, который к тому времени получил обозначение Як-15 (в документах также встречается Як-15-РД10, Як-РД), начались 9 апреля. Ведущим инженером по испытаниям стал Е.Адлер. Почти через две недели самолет, как и созданный в ОКБ-155 истребитель И-300 (будущий МиГ-9), был готов к полету. 24 апреля первой взлетела микояновская машина, а в 13 часов 56 минут летчик-испытатель М.И.Иванов поднял в воздух Як-15. В некоторых публикациях указывается, что в тот же день летчики двух ОКБ «обменивались» своими реактивными машинами, и на Як-15 совершил полет испытывавший И-300 А.Н.Гринчик, который высоко оценил яковлевский истребитель, особенно «простоту и приятность его пилотирования». Никаких документальных подтверждений тому пока не опубликовано, зато известно, что И-300 второй полет совершил только 7 мая. Возможно, оценочные облеты истребителей действительно имели место, но несколько позже.

Заводские испытания Як-15 закончились 22 июня. В ходе их самолету с взлетной массой 2570 кг удалось развить максимальную скорость у земли 770 км/ч, а на высоте 5000 м - 800 км/ч. При запасе топлива в 472 кг дальность полета составила 575 км. Высоту в 5 км истребитель набирал за 4,1 мин.

* Весной J946 г. наркоматы были преобразованы в министерства, при этом СНК стал Советом Министров, а НКАП - МАП.

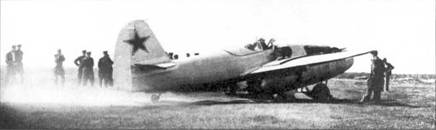

Як-15 ранних серий выруливает на взлет

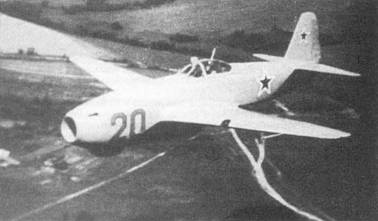

Один из немногих снимков Як-15 в строевой части

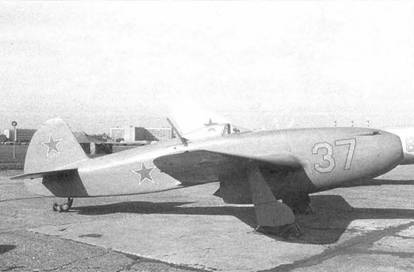

Единственный Як-15 сохранился в коллекции ОАО «ОКБ им.А.С.Яковлева»


Выяснилось, что после преодоления 6-километрового рубежа двигатель начинает недодавать оборотов, что сказалось на высотных характеристиках машины.

Как видим, результаты испытаний выглядели очень обнадеживающими. Воодушевленный успехом, Яковлев доложил в правительство о завершении разработки истребителя. Главный конструктор, выбравший путь «наименьшего сопротивления», добился важной тактической победы - в его распоряжении находились два фактически готовых опытных самолета, в то время как конкурирующие ОКБ П.О.Сухого и С.М.Алексеева отставали по срокам готовности своих машин, как минимум, на несколько месяцев. Несмотря на жесткое давление руководства страны, им так и не удалось показать в августе свои самолеты на традиционном воздушном параде в Тушино, где были продемонстрированы только МиГ-9 и Як-15 (последний пилотировал Иванов).

На следующий день после этого праздника Микоян и Яковлев были вызваны 8 Кремль, где получили личное указание Сталина о постройке 15 самолетов каждого типа для демонстрации на ноябрьском параде. 12 сентября вышел очередной приказ МАП, обязывавший к параду над Красной площадью построить и облетать малые серии реактивных самолетов и, как минимум, по два экземпляра этих машин предъявить на Госиспытания в ГК НИИ ВВС. «Парадные» Як-15 должны были выпускаться без оружия и бронезащиты, с верхним фюзеляжным топливным баком полного объема (на боевых машинах из-за установки пушек его объем уменьшался) и неполным комплектом радиооборудования.

Выпуск Як-15 поручили заводу №31 в Тбилиси, который продолжал производить Як-3. Осень 1946 г. оказалась для этого предприятия необычайно сложной. Следовало в кратчайшие сроки не только построить полтора десятка одноместных реактивных истребителей, но и подготовить к испытаниям опытную двухместную машину (речь о ней пойдет далее). Работая в три смены, завод выпустил малую серию Як-15 вовремя, чему во многом способствовала преемственность конструкции нового самолета с Як-3. Однако спешная подготовка к показу над Красной площадью оказалась напрасной - из-за плохой погоды воздушная часть парада так и не состоялась.

На серийные Як-15 ставили двигатели производства завода №26, первые экземпляры которых собирали из трофейных деталей двигателей ЮМО-004Б1. РД-10 имел восьмиступенчатый осевой компрессор (поэтому его диаметр был сравнительно невелик), шесть прямоточных камер сгорания и одноступенчатую осевую турбину. Проходное сечение реактивного сопла регулировалось в зависимости от режима работы с помощью выдвижного центрального конуса. Компрессор при запуске раскручивался небольшим двухцилиндровым поршневым мотором, который, в свою очередь, запускался электростартером или вручную.

Ресурс первых РД-10 составлял всего 25 часов по формуляру (реально - 17 часов в лучшем случае).

Первый одноместный Як-15, выпущенный в Тбилиси (заводской №310002, борт «32»), и последний самолет малой серии (№310015, борт «35») предъявили в ГК НИИ ВВС на Госиспытания (ГИ). Эти машины были вооружены одной пушкой НС-23. а взлетная масса составляла 2742 кг. Испытания, которые проводили военные летчики Г.А.Седов и А.Г.Прошаков (первый, кроме того, исполнял в институте обязанности ведущего инженера по машине), завершились в апреле 1947 г. Как и следовало ожидать, ЛТХ Як-15 оказались хуже не только по сравнению с характеристиками МиГ-9, но и трофейного Ме-262. На серийных машинах по условиям прочности максимальная скорость была ограничена 700 км/ч на высотах до 3150 м, а на больших высотах - числом М=0,68. Немало неприятностей доставила капризная силовая установка, в работе которой то и дело случались перебои. За время ГИ на истребителях пришлось заменить три двигателя. Время их работы на максимальном режиме ограничивалось всего 10 минутами, что негативно сказалось, прежде всего, на скороподъемности и высотных характеристиках самолета. Снять ЛТХ во всем диапазоне высот не удалось, а потолок машины оказался ниже расчетного (около 10000 м вместо 13700 м).

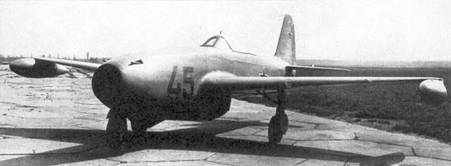

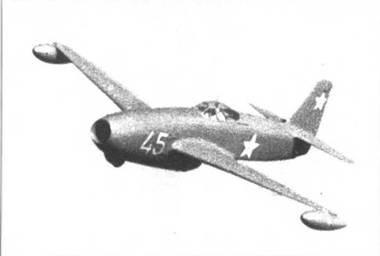

Летающая лаборатория Як-15 для отработки крыльевого комплекса

дозаправки



Опытный самолет Як-17-РД10

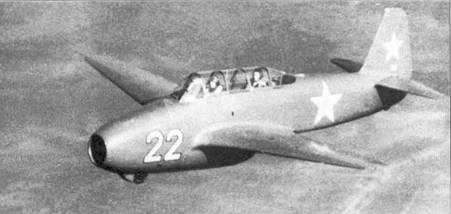

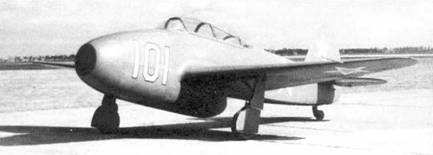

Опытный двухместный самолет Як-21


Военные предъявили также целый ряд претензий к конструкции самолета. Так, из-за металлического хвостового колеса вибрировал во время движения по аэродрому руль поворота, газовая струя от двигателя разрушала поверхность летного поля, а поднятые ею камни и бетонная крошка повреждали стабилизатор и рули высоты, при длительной рулежке по снегу покрывалась ледяной коркой нижняя поверхность горизонтального оперения и т.д. Особенно досаждала проблема, возникавшая при «длительных» полетах (в течение 20-25 минут): в кабину пилота проникал дым, появлявшийся в результате пиролиза керосина и мае-ла на горячих деталях двигателя. Даже летные очки не спасали слизистую оболочку глаз от раздражения.

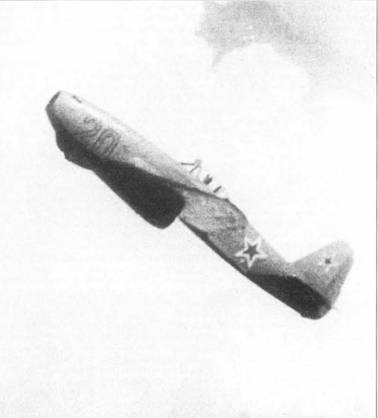

В тот же период на Як-15 №310009 проводили исследования пилотажных характеристик . Первым фигуры высшего пилотажа выполнил 25 февраля летчик-испытатель ГК НИИ ВВС П.М,Стефановский. По технике пилотирования самолет оказался самым простым из всех существовавших тогда советских реактивных истребителей и был доступен для летчиков средней квалификации. Пилоты, освоившие поршневые «Яки», без труда могли перейти на Як-15. И все же военные испытатели посчитали, что новый самолет обладает недостаточными для боевой машины запасами продольной устойчивости и управляемости. Кроме того, из-за установки двигателя по реданной схеме при переходе с одного режима его работы на другой значительно изменялись балансировочные усилия на ручке управления.

В утвержденном в мае 1947 г. заключении Акта по Госиспытаниям говорилось; «Самолет Як-15… удовлетворяет требованиям ВВС к тренировочному реактивному истребителю.,. Ввиду исключительно малой дальности полета - 300 км на наивыгоднейшем режиме на высоте 1000 м… доведение самолета до боевого состояния нецелесообразно, так как в этом случае ухудшаются его пилотажные качества, вследствие… значительного увеличения полетного веса за счет горючего для достижения дальности полета 800-900 км. Считать необходимым, в силу простоты конструкции, малой тяги двигателя РД-10 и простоты пилотирования, … Як-15 модифицировать в учебно-тренировочный с двойным управлением и трехколесным шасси…».

Таким образом, исключительно благодаря преемственности с Як-3, было решено запустить самолет в серию и использовать его лишь в качестве переходного и учебно-тренировочного для переучивания летного состава с поршневых истребителей на реактивные.

Еще до завершения Госиспытаний, 16 декабря 1946 г., вышло очередное Постановление СНК №2698-1114, которым директору завода №31 В.Саладзе поручалось изготовить и передать ВВС еще пятьдесят Як-15: 25 - в боевом варианте и еще 25 - в тренировочном с сокращенным составом вооружения и двойным управлением. При этом заводу были установлены следующие сроки выпуска машин: в январе - 5, в феврале - 15, в марте - 20 (в том числе 15 с двойным управлением), в апреле -10 (все - с двойным управлением).

Судя по имеющимся документам, спарки в то время так и не были построены. В январе 1947 г заместитель министра авиапромышленности П.В.Дементьев написал письмо главному инженеру ВВС Маркову, в котором излагал следующие предложения по поводу серийного выпуска истребителя: «Изготовляемые заводом №31 65 самолетов * Як-15 с РД-10 для участия в первомайском параде считаю необходимым выпустить в полном соответствии с самолетами… изготовленными к параду 7 ноября 1946 г., т.е. без оружия и бронезащиты, с верхним керосиновым баком полного объема…, с установкой радиоприемника и радиопередатчика, но без радиополукомпаса РПКО-10М… Пушки НС-23К и РПКО- ЮМ госиспытаний не прошли и в серийном производстве не изготавливаются. На зтих самолетах будут устранены все дефекты, выявленные в процессе подготовки их к параду 7 ноября, согласно утвержденной Вами ведомости. После сдачи 65 самолетов… в указанном виде завод №31 будет выпускать самолеты с оружием, бронезащитой и радиополукомпасом с плоской рамкой».


Опытная «спарка» УТИ Як-17-РД10 (бортовой номер - красный). Май 1947 г.



Опытный истребитель Як-15У. Лето 1947 г.


Весной 1947 г. в ВВС поступило более полусотни Як-15, часть из которых либо вообще не имела вооружения, либо оснащалась лишь одной пушкой. Их массовая демонстрация состоялась 1 мая над Красной площадью, когда звеньями пролетели 100 реактивных самолетов (по 50 Як-15 и МиГ-9). В том же году впервые на авиационном параде в Тушино был продемонстрирован высший пилотаж на реактивных самолетах. На Як-15 первым выступил п-к И.Полунин, а за ним целый каскад фигур продемонстрировало звено Героя Советского Союза п-ка Н.И.Храмова. В 1948 г. высший пилотаж на разных реактивных самолетах освоили Ю.А.Антипов, А.ГПрошаков и другие летчики ВВС. Ко Дню авиации дважды Герой Советского Союза генерал Е.Я.Савицкий организовал пилотажную пятерку на Як-15, которую возглавил сам, включив в нее известных летчиков: П.Середу, Н.Храмова, В.Ефремова и П.Соловьева. В следующем году групповой пилотаж на Як-15 демонстрировала еще одна пятерка, возглавляемая Героем Советского Союза п-ком П.Чупиковым.

Согласно данным яковлевской фирмы, серийный выпуск Як-15 завершился в 1947 г. и составил 280 машин. Учитывая итоги Госиспытаний, вполне логично предположить, что указанное число говорит о количестве заложенных в производство истребителей под обозначением Як-15, часть из которых, возможно, большая, передавалась военным после переделки в более совершенные самолеты этого семейства. Кстати, известны случаи, когда одноместные машины дорабатывались в «спарки» непосредственно в строевых полках. Однако значения Як-15 в истории советской авиации нельзя недооценивать. На машинах этого типа прошли подготовку сотни летчиков, именно Як-15 стал первым советским реактивным самолетом, официально принятым на вооружение ВВС, а также первым реактивным истребителем, на котором военные пилоты освоили высший пилотаж.

По вполне понятным причинам Як-15 обладал рядом характерных недостатков. Среди наиболее часто встречающихся в эксплуатации дефектов были: течь гидросмеси через уплотнительные манжеты амортизационных стоек шасси, обрыв отдельных нитей тросов управления рулем поворота, а также разрушение рессор хвостового колеса, вызванное, скорее всего, перегревом. Но основным недостатком Як-15 все же была слишком малая дальность полета. При полной заправке в 590 кг она достигала всего 510 км, в то время как Як-3 при запасе топлива в 350 кг мог преодолеть 1060 км. Наиболее остро эта проблема проявилась при подготовке к военному параду 1 мая 1947 г., в котором участвовали 50 Як-15, После сбора в воздухе всего «парадного расчета» топлива оставалось лишь на полчаса, поэтому, чтобы сократить время полета, пришлось организовать взлет самолетов большими группами и с минимальными интервалами, а также очень тщательно выбрать маршрут.

Вряд ли можно говорить о каком-то боевом применении Як-15. Однако в западной печати проходила информация о том, что 10 мая 1953 г. в Корее экипаж к-на Д.Филипса из 319-й авиационной эскадрильи сбил самолет такого типа. Но этого просто не могло быть, ведь Як-15 в Корею не отправлялись.

Один из серийных Як-15 использовался в ЛИИ в качестве летающей лаборатории во время отработки крыльевого комплекса дозаправки самолетов в воздухе, предложенного летчиками-испытателями И.Шелестом и В.Васятиным. Истребитель был оснащен макетом топливоприемника и в 1948 г. задействовался в летных экспериментах, в которых роль танкера играл Ту-2. (Подробнее см. «АиВ», №3'98).

Сохранился лишь один экземпляр Як-15, но зато в отличном состоянии! Он хранится в музее ОАО «ОКБ им. А.С.Яковлева». Самолет два раза выставлялся на всеобщее обозрение: в Тушино в августе 1977 г. и на Ходынке в августе 1989 г.

Боковая ветвь

Уже через три дня после первого вылета опытных И-300 и Як-15, 29 апреля 1946 г., вышло Постановление Совмина №952-397, в котором Яковлеву поручалось построить новый одноместный истребитель с двигателем РД-10 и улучшенной аэродинамикой. По заданию самолет должен был развивать максимальную скорость 850 км/ч на высоте 5000 м и обладать увеличенной до 700 км дальностью полета.

Эскизный проект машины с условным обозначением Як-17-РД10 закончили быстро. Внешне она напоминала своего предшественника Як-15, но отличалась от него новым крылом, скомпонованным из скоростных ламинизированных профилей ЦАГИ, переделанным оперением, катапультируемым сиденьем с бронеспинкой, наличием лобового бронестекла толщиной 55 мм. Пришлось разработать и новое шасси, т.к. старое не умещалось в тонком крыле. Теперь основные опоры крепились к силовым элементам фюзеляжа и убирались назад в фюзеляжные ниши с поворотом на 180" вокруг продольной оси стойки. Использовались основные колеса размером 600x180 мм и хвостовое металлическое -230x180 мм, колея шасси уменьшилась до 2 м.

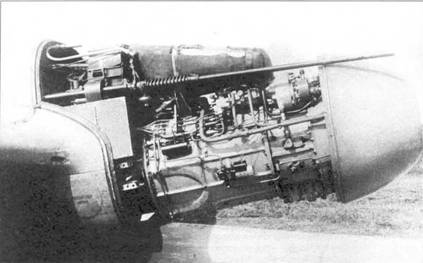

Раскапотированный двигатель РД-10



Носовая часть серийного Як-15

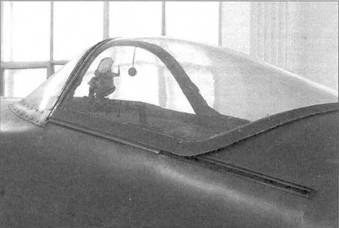

Фонарь кабины Як-15


В кабине Як-15


Самолет построили к 3 сентября 1946 г. 26 сентября, после завершения наземных испытаний, летчик ОКБ-115 Климушкин выполнил на нем несколько рулежек, однако в воздух самолет поднимать так и не стали. В то время Як-15 уже строился серийно, и было признано, что его развитием должна стать машина, оснащенная шасси с носовой стойкой. Под обозначением Як-17 в дальнейшем строился другой истребитель.

9 июля 1946 г. Совмин выпустил Постановление №1498-665 о создании учебно-тренировочных самолетов с двойным управлением для переучивания «летного состава истребительной авиации на новую реактивную матчасть». Соответствующий приказ МАП №525 был издан 6 августа. В нем ОКБ-115 предписывалось создать двухместный самолет на базе истребителя «с двигателем ЮМО-004 (РД)» и предъявить его на Госиспытания 1 ноября 1946 г. Взлетно-посадочные характеристики машины должны были соответствовать одноместному прототипу. «Каждая кабина летчика по своему оборудованию должна полностью обеспечивать пилотирование самолета. На учебно-тренировочных самолетах разрешается иметь уменьшенное вооружение, а при необходимости - уменьшение максимальной скорости».

В ОКБ-115 учебно-тренировочный самолет сначала получил обозначение Як-ЮМО «вывозной», затем Як-15В («вывозной»), Як-15УТ, но в конечном итоге ему присвоили официальное обозначение Як-21 (иногда встречается Як-21В). Вооружение на этой машине не устанавливали, а на месте фюзеляжного бака разместили вторую кабину для курсанта. Обе кабины закрывались каплевидным фонарем с двумя сдвижными частями.

Как уже отмечалось выше, опытная «спарка» строилась в Тбилиси. В связи с жесткими сроками передачи самолета на Госиспытания его заложили даже раньше, чем одноместные Як-15 малой серии. Кроме того, заводу №31 до конца апреля 1947 г. следовало выпустить еще 25 самолетов с двойным управлением. Однако по разным причинам ни одно из этих заданий в срок выполнить не удалось. Первый полет по программе заводских испытаний летчик П.У.Фокин выполнил на Як-21 только 5 апреля 1947 г. В воздухе машина вела себя хорошо, однако очень быстро стало очевидным, что разработанный к тому времени другой вариант «спарки» Як-21 Т в большей степени соответствует требованиям военных, и работы по самолету остановили.


Эволюция продолжается

Практически одновременно с разработкой Як-17-РД10 и Як-21 в ОКБ-115 начали создавать новый вариант одноместного истребителя Як-15У («улучшенный», в документах также встречается «Як-15У-РД10 с трехколесным шасси и подвесными баками») и его двухместную учебно-тренировочную версию УТИ Як-17-РД10 (или Як-21Т - «тренировочный»).

Как и Як-15, эти самолеты были скомпонованы по реданной схеме, но на этот раз конструкторы применили шасси с носовым колесом и постарались учесть замечания по устойчивости, управляемости, обзору из кабины и дальности полета самолета. Носовую опору шасси не стали делать полностью убирающейся - она поджималась к фюзеляжу и прикрывалась щитком. Основные опоры пришлось перенести назад, за первый лонжерон крыла. При этом в корневых зонах крыла установили дополнительные стенки (см. техописание). Форму оперения изменили, при этом киль и горизонтальное оперение увеличили, а хорду руля поворота уменьшили. В продольном канале управления пришлось установить пружину и качалку, которые увеличили на 20% передаточное отношение от ручки к рулю высоты. Под доработанными законцовками крыла разместили два подвесных бака (ПТБ), которые вместе вмещали до 331 кг керосина. Для улучшения рабочего положения летчика кабину на Як-15У увеличили по длине и высоте, выгнутый козырек фонаря который, как считалось, искажал обзор, заменили набранным из трех плоских стекол, а каплевидный колпак сохранили. Для Як-21Т разработали новый фонарь с двумя сдвижными частями. Чтобы быстрее начать испытания, заказчик разрешил вооружение на «спарку» не устанавливать.



Мачта антенны и основная опора шасси Як-1 5




Хвостовая опора шасси, щитки и ниша основного шасси Як-15


Первый опытный Як-21Т строили на заводе №464 с использованием деталей и агрегатов серийного Як-15. Это был первый реактивный самолет предприятия, поэтому машина получила заводской №01464 (борт «22»)- Она взлетела в мае 1947 г. и в течение двух недель быстро прошла заводские испытания, которые проводили летчик ГС.Климушкин и ведущий инженер Н.И.Леонов. В том же месяце новую «спарку» передали в ГК НИИ ВВС на Госиспытания, которые завершились 10 августа. Акт по их результатам утвердили еще 4 августа, отразив в нем солидный перечень существенных недостатков самолета. Он имел максимальную скорость и скороподъемность меньше заданных требованиями ВВС, почти в два раза не дотягивал до необходимой дальности, кроме того, инструктор не мог запускать двигатель, убирать или выпускать шасси и крыльевые щитки, а также вести радиосвязь. Отметили военные испытатели и положительные качества новой «спарки». Она устойчиво летала на больших углах атаки, выходила из штопора практически без запаздывания, запас прочности позволял выполнять фигуры высшего пилотажа с восьмикратной перегрузкой. В связи с острой потребностью в реактивном учебно-тренировочном самолете (УТС) комиссия ГК НИИ ВВС все же рекомендовала УТИ Як-17-РД10 к серийному производству, предложив ^…установить на серийных самолетах 1 пушку НС-23 и фотоки-нопулемет С-13».

Результаты испытаний Совет Министров утвердил 17 сентября 1947 г., и самолет начал выпускаться на заводе №31 под обозначением Як-ПУТИ. Весной 1948 г. завершились контрольные испытания серийного Як-17УТИ. На нем все еще отсутствовало вооружение, но несмотря на это, ЛТХ несколько ухудшились.

Опытный одноместный истребитель Як-15У сделали на заводе №464 из серийного Як-15 к лету 1947 г. Первый полет состоялся в июне, а заводские испытания, которые проводили ведущий инженер В.И.Емельянов и летчик ГС.Климушкин, закончились 10 августа. За неделю до их завершения самолет был продемонстрирован на воздушном параде в Тушино.

Госиспытания Як-15У начались в ГК НИИ ВВС 27 августа и закончились 15 ноября 1947 г. Их проводили ведущий инженер и летчик-испытатель ГА.Седов, ведущий летчик П.М.Стефанов-ский, машину облетывали А.ГКочетков, А.ГПрошаков, А.П.Супрун, Ю.А.Антипов, Л.М.Кувшинов, В.Г.Иванов и В.И.Хомяков. Самолет нес вооружение, включавшее две пушки НС-23, прицел АСП-1 и расположенный в правой консоли крыла фотокинопуле-мет ПАУ-22. Нормальная взлетная масса машины составляла 2890 кг, а с подвесными баками - 3240 кг. Испытатели отметили, что при запасе горючего в 693 кг (с ПТБ) дальность полета возросла до 717 км. Силовая установка по-прежнему вызывала нарекания - двигатель пришлось менять дважды. В Акте по результатам ГИ отмечалось, что самолет по технике пилотирования, устойчивости и управляемости практически соответствует доработанному Як-15 №310002, испытания которого завершились в ГК НИИ ВВС несколько ранее. Посадка Як-15У упростилась. В случае срыва в штопор машина выходила из него без запаздывания. При полетах с ПТБ в болтанку наблюдалась тенденция к «рысканию» самолета вокруг вертикальной оси, что особенно чувствовалось на разворотах. И хотя комиссия сделала целый ряд замечаний по машине, в заключении Акта все же записала:

«. Самолет госиспытания прошел удовлетворительно. 2. По техническим данным и вооружению превосходит серийный самолет Як-15 и может быть принят на вооружение ВВС».

После некоторых доработок Як-15У в марте 1948 г. прошел повторные Госиспытания и был еще раз рекомендован к принятию на вооружение. Постановлением Совмина №878-280 от 20 марта 1948 г. новый истребитель был утвержден к серийному производству на заводе №31 с одновременным присвоением обозначения Як-17.

В общей сложности было выпущено 430 Як-17 и Як-17УТИ, в том числе - 279 в 1948 г. Производство «семнадцатых» закончилось в 1949 г. По сравнению с опытной машиной в серийные самолеты были внесены некоторые изменения. Так, размах горизонтального оперения увеличился с 3,25 до 3,6 м. Вместо пушек НС-23 использовались НС-23К с удлиненными стволами, применялся дополнительный фотокинопулемет С-13, который разместили на козырьке фонаря кабины пилота. На самолетах №311177 и №№311205-3112118 устанавливались оптические прицелы АСП-ЗМ, а с №311222 - счетчики остатка патронов УСБ-1, которые позволяли не только контролировать расход боеприпасов, но и вести стрельбу короткими очередями. Машины поздних серий оснащались двигателями РД-10А с увеличенным до 50 часов ресурсом.

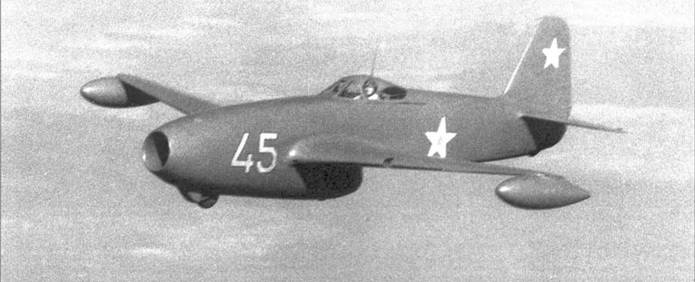

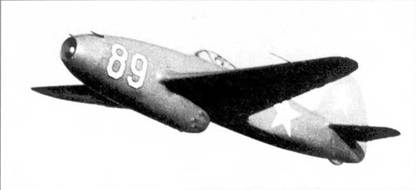

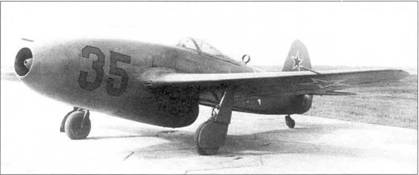

Истребители Як-17 ранних серий


В 1949 г. группа на девяти Як-17 под руководством п/п-ка Н.Шульженко демонстрировала высший пилотаж на традиционном авиационном празднике в Тушино, после чего самолет получил в НАТО кодовое имя Feather (перо).


Короткая жизнь в строю

В советские полки Як-17 и Як-17УТИ поступили, в основном, в 1948-50 гг. Например, 472-й ИАП, базировавшийся долгое время на аэродроме Курск-Восточный, получил их весной 1950 г., сразу после формирования. Уже к 22 июля он был объявлен полностью боеготовым, после чего приступил к боевому дежурству в силах ПВО.

Скромные для реактивного самолета ЛТХ, прежде всего - очень малая дальность полета, не самое мощное вооружение, делали ценность Як-17 как боевой машины весьма невысокой. Кроме того, он обладал целым букетом недостатков, характерных для первых реактивных самолетов. Прежде всего, это касается низкой надежности силовой установки. Прогар турбины, помпаж, пожар, несанкционированное выключение и т.п. случаи происходили весьма часто. Запуск двигателя был довольно сложной процедурой, которая состояла из нескольких этапов: запуска бензинового пускового мотора, раскрутки компрессора, запуска главного двигателя на более легком топливе, перехода на питание керосином…

Зато пилотаж на Як-17 был легким и приятным. Низкий уровень шума в кабине, хороший обзор, короткий взлет и относительно высокая скорость выгодно отличали реактивный самолет от поршневого. Новая техника требовала выработки у пилотов новых навыков, например, следовало научиться плавно перемещать РУД. Летчикам необходимо было учитывать, что в отличие от приемистого поршневого мотора у реактивного двигателя увеличение оборотов происходило медленнее, однако при возрастании тяги самолет разгонялся существенно быстрее. Фигуры пилотажа на реактивном истребителе нельзя было выполнять так энергично, как на поршневых самолетах.

Нередко случались поломки, в том числе и у опытных летчиков. Так, летом 1949 г. на Як-17, который пилотировал уже освоивший МиГ-9 и Як-17УТИ Герой Советского Союза Г.А.Баевский, разрушилось колесо шасси, реборда которого пробила топливный бак. Пилот решил посадить самолет на грунт. Незадолго до касания земли на борту начался пожар, который после приземления охватил и кабину. Летчик смог открыть фонарь и на ходу выпрыгнуть из горящего истребителя. Его действия были высоко оценены командованием ВВС. Необходимо отметить, что унаследованные от Як-3 хорошая летучесть и низкая посадочная скорость очень часто выручали летчиков, позволяя совершать благополучные вынужденные посадки на Як-17 при отказавшем двигателе.

«Семнадцатый» все же сыграл важную роль в повышении обороноспособности СССР, вступившего в эпоху «холодной» войны. Как и предшественник Як-15, самолет стал летающей партой для многих пилотов, осваивавших новую технику. Наличие реактивной «спарки», взлетно-посадочные характеристики которой и кабина были близки к поршневым «Якам», позволило существенно облегчить процесс переучивания строевых летчиков. Судя по имеющимся материалам, широкое распространение получила методика, по которой при освоении самого совершенного на тот момент советского истребителя МиГ-15 пилоты сначала выполняли несколько вылетов на Як-17УТИ и лишь затем пересаживались в кабину более скоростного и тяжелого «МиГа». Так, в 1950 г. при перевооружении расположенного в подмосковных Кимрах 50-го ИАП на МиГ-15 в полк поступило и несколько яковлевских «спарок», благодаря которым переучивание прошло очень быстро.

По воспоминаниям Героя Советского Союза К.В.Сухова, который в 1946-51 гг. был слушателем Военно-воздушной академии в Монино, на четвертом курсе ему довелось проходить стажировку в расположенном под Калугой авиаполку ПВО, и там действовала та же методика. В летной книжке летчика И.С.Аблазова, проходившего в 1949 г. службу в качестве заместителя командира полка боевого применения Сталинградского ВАУЛ. остались записи, свидетельствующие о переучивании на реактивные самолеты в Липецком центре. Из них следует, что прежде, чем впервые подняться в воздух на МиГ-15, ему пришлось выполнить семь полетов на Як-17УТИ, сдав затем зачет по технике пилотирования на этой машине. В течение последующих нескольких дней полеты на «Яке» и «МиГе» чередовались. В общей сложности за двухнедельный курс переучивания Аблазов совершил на Як-17 десять полетов общей продолжительностью 1 ч 41 мин, а на МиГ-15 - 9 полетов общей продолжительностью 2 ч 01 мин.

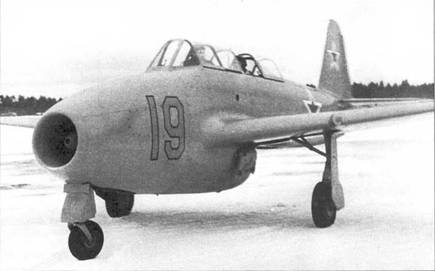

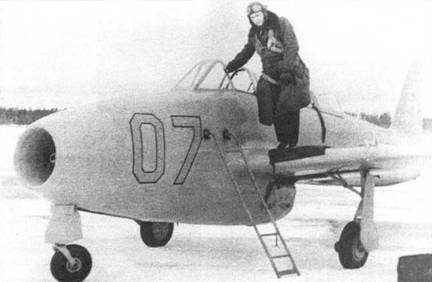

Як-17УТИ сыграли важную роль при освоении строевыми летчиками первых реактивных самолетов


Как учебный самолет Як-17УТИ достаточно высоко оценивался военными летчиками. Однако они отмечали и недостатки, например, отсутствие авиагоризонта и вооружения, что не позволяло использовать машину для освоения «слепых» полетов и боевого применения. Указывали авиаторы и на такую «мелочь», как отсутствие подножки для влезания в кабину. И, конечно, все обращали внимание на очень малую дальность полета - на неоснащенных ПТБ «спарках» полеты выполнялись в зоне аэродрома.

На вооружении советских авиачастей «семнадцатые» оставались очень недолго. Например, в упомянутом выше 472-м ИАП эти самолеты прослужили всего полгода, уже в декабре 1950 г. полк начал переучивание на МиГ-15. Причинами столь быстрого выхода в отставку «Яков» стали не только невысокие ЛТХ и поставка промышленностью более совершенных машин, но и низкий ресурс ферменного фюзеляжа самолета.

Як-17 и Як-17УТИ поставлялись в Чехословакию, Польшу, Болгарию. Румынию и Китай, причем «спарки» получили все перечисленные выше страны, а одноместные истребители -только первые две.

В СССР отправка на экспорт первого реактивного истребителя была заложена в план поставок вооружений для Войска Польского на 1947 г., однако она не состоялась. В 1949-50 ft рассматривалась возможность лицензионного производства Як-17 в Польше на заводе WSK PZL в Мелеце, где самолету даже присвоили свое обозначение G-1. Однако устарелость его конструкции была очевидной, и этот проект остался нереализованным. Позднее на заводе в Жешове выпустили 30 двигателей G-2, представлявших собой лицензионный вариант РД-10А. Они предназначались для Як-17УТИ, которые в Польше получили обозначение Як-17В.

Подготовка первых польских летчиков для реактивной авиации началась в июле 1950 г. в одной из дислоцированных в стране советских авиачастей. Инструкторами стали военные советники из СССР п/п-ки Василий Гашин и Александр Марков, а их первыми «курсантами» -к-н Анджей Рыбацки из 1-го авиаполка ВВС Польши и поручик Казимеж Танана из 2-го авиаполка. Обучение проводилось сначала на Як-17УТИ, а затем на боевых Як-17 и дало быстрый результат. Рыбацки и Танана выполнили самостоятельные полеты уже в первых числах августа.

Первые три Як-17 для Войска Польского прибыли в Варшаву в июле 1950 г. Первый из них (борт «29») был облетан в начале августа Гашиным. Затем самолет продемонстрировали представителям ВВС и гражданских авиационных учреждений на аэродромах в Окенче и Бемово, 20 августа в Окенче во время празднования Дня авиации состоялся первый в Польше показ реактивного самолета широкой общественности, который произвел большое впечатление на собравшуюся публику. Борт «29» можно было осмотреть на земле, а затем Гашин выполнил на нем два полета, в ходе которых продемонстрировал проход над трибунами на малой высоте и каскад фигур высшего пилотажа: свечу, петлю, пикирование, правую и левую бочки, двойную правую бочку, переворот и крутую свечу.

В начале 1951 г очередная группа польских пилотов прошла подготовку в Советском Союзе. Сначала они обучались на Як-17УТИ, выполняя до 15 полетов продолжительностью 10-15 минут, а затем приступали к освоению Як-23. В середине года польские ВВС располагали уже несколькими типами реактивных истребителей, и во время очередного празднования Дня авиации Як-17В были показаны в воздухе вместе с Як-23. Когда в 1953 г подготовка летчиков-истребителей началась в Офицерской авиационной школе №5 им. Жвирки и Вигуры в Радоме, туда поступили Як-17В. Служили они в Радоме относительно недолго и были заменены МиГ-15УТИ.


Болгарский летчик докладывает о полете на Як-17УТИ

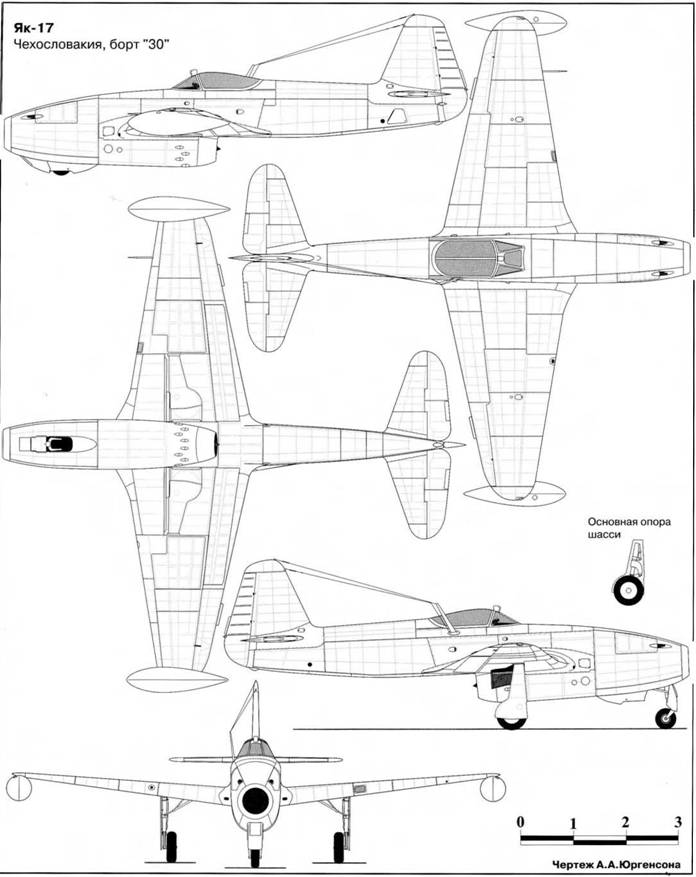

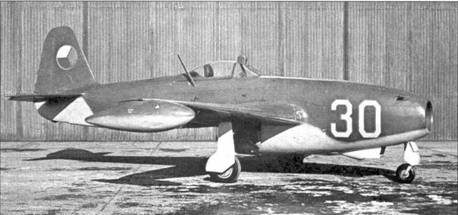

Як-17 из состава ВВС Чехословакии

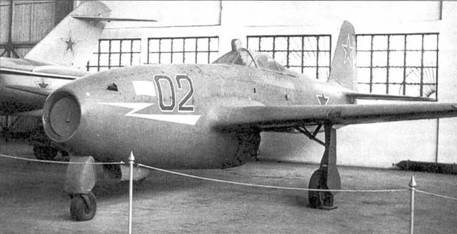

Як-17 в коллекции музея ВВС в Монино. Конец 1975 г.


В январе-марте 1957 г. два Як-17В (бортовые №№1 и 4) были переданы Институту авиации в Варшаве. Обе машины перегнал Анджей Абламович - первый польский гражданский летчик, освоивший реактивный самолет. Борт «4» получил регистрационное обозначение SP-GLM и применялся для подготовки летчиков института, которым в недалеком будущем предстояло испытывать прототип учебно-тренировочного самолета TS-11 tskra. Последний полет SP-GLM состоялся 3 февраля 1960 г. С 1963 г. эта машина неоднократно демонстрировалась на различных выставках, причем сначала она показывалась и с гражданским регистрационным обозначением, и с «шаховницами», а затем только в военной окраске с бортовым №2.

В других странах «семнадцатые» использовались, главным образом, как переходные на более совершенные истребители. В Чехословакии эти самолеты появились в 1950 г. С сентября планировалось начать лицензионный выпуск истребителей и «спарок» на заводе «Руды Летов» в Праге, куда один Як-17 был передан в качестве эталона. Чехи присвоили машине свое обозначение S-100, однако, как и поляки, производство его не развернули. В 1951 г. состоялись поставки Як-17УТИ в Болгарию и Румынию. В первой стране «спарки» получили боевые 15-й ИАП и 25-й ИБАП, а также 2-й учебный БАП и авиационное училище «Георги Бенковски», во второй - части 97-й ИАД. В Болгарии к самолетам быстро приклеилось забавное прозвище «баба Наста», в честь известной исполнительницы народных песен. К авиации она никакого отношения не имела, но характерные звуки, издаваемые пусковым двигателем «Яка^, вызвали у аэродромной братии ассоциации с пением «бабы». И в Чехословакии, и в Болгарии, и в Румынии служба «семнадцатых» продлилась не более 4-5 лет.

По имеющимся данным, недолго эксплуатировались Як-17 и в Китае. В 1950 г. параллельно с отправкой в КНР советских авиационных подразделений начались массовые поставки в эту страну боевых самолетов и развернулось переучивание китайских летчиков на реактивную технику. В частности, обучением китайских пилотов занимались специалисты советского 29-го ГвИАП. Согласно сведениям, опубликованным в ряде статей, ящики с разобранными Як-17УТИ поступили на авиабазу, где дислоцировался этот полк, вечером 20 августа. На следующий день силами инженерно-технического состава части эти машины были собраны, и уже 22 августа на одной «спарке» вывезли семь китайских пилотов. Китайцы, по-видимому, оказались опытными летчиками, так как на следующий день, совершив еще несколько полетов на «Яках», пятеро из них самостоятельно вылетели на МиГ-15.

В Китае Як-17УТИ использовались и в авиаучилищах. Так, уже упоминавшийся И.С.Аблазов в конце 1951 г. был направлен в КНР в качестве советника начальника одного из таких учебных заведений, где была внедрена советская методика подготовки летчиков для МиГ-15, включавшая полеты на «Яках».

До наших дней сохранилось несколько экземпляров Як-17. Боевые машины находятся в коллекциях музея ВВС России в Монино и чешского Авиационного музея в аэропорту Прага-Кбелы, а Як-17УТИ экспонируется в польском Музее авиации и космонавтики в Кракове и в китайском авиамузее в Датаньшане.

Последний рсидел статьи дополнен редакцией. Выражаем искреннюю признательность за предоставлен ные материалы и воспоминания В.И.Аблазову, А.В.Котло-бовскому. Г.И.Кушнареву и К.В.Сухову.




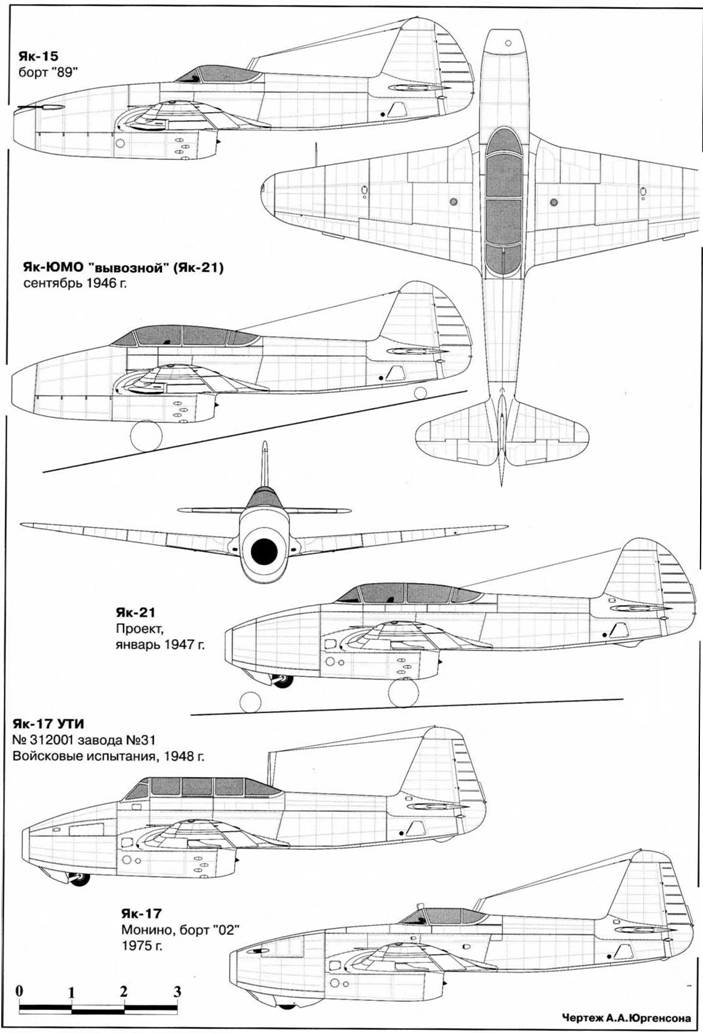

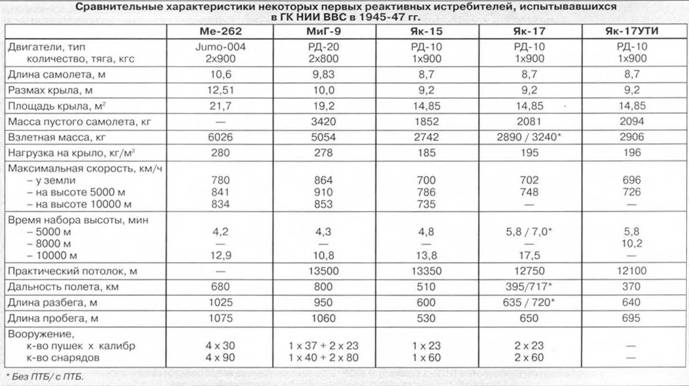

Краткое техническое описание самолета Як-17

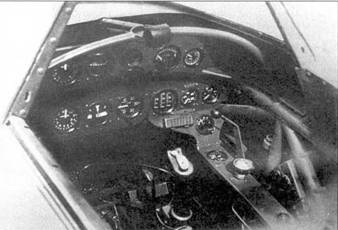

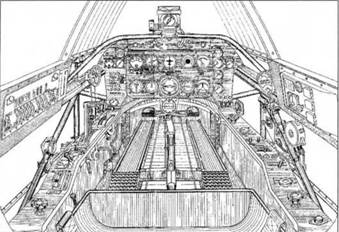

Кабина Як-17


Як-17 - цельнометаллический одноместный истребитель.

Фюзеляж состоит из носовой части монококовой конструкции, а также средней и хвостовой частей, образованных каркасом, опалубкой и обшивкой. Каркас представляет собой пространственную ферму, сваренную из хромансилевых труб. Она состоит из четырех продольных труб переменного сечения, соединенных раскосами и распорками, которые образуют четыре панели, и двенадцати рам. Для большей жесткости некоторые рамы и отсеки между ними расчалены стальными лентами. Каркас средней части фюзеляжа представляет собой ферму арочной конструкции. К ней приварены узлы крепления двигателя, вооружения, передней части фюзеляжа и носков крыла. К рамам каркаса хвостовой части приварены узлы крепления крыла, киля и стабилизатора. Дюралюминиевая опалубка предназначена для придания средней и хвостовой частям фюзеляжа необходимых обводов и крепления обшивки. Она состоит из Z-образных стрингеров и П-образных шпангоутов, которые крепятся к каркасу с помощью стальных хомутов. Борта и верхний гаргрот фюзеляжа обшиты листовым дюралюминием толщиной 1 мм. На правом и левом бортах расположены по три съемные панели. Нижняя задняя часть фюзеляжа в зоне высоких температур имеет двойную обшивку: наружную, выполненную из жаропрочной стали толщиной 1 мм, и внутреннюю дюралюминиевую гофрированную толщиной 0,8 мм. Обшивки склепаны между собой стальными заклепками.

Передняя часть фюзеляжа дюралюминиевая, присоединена к каркасу средней части болтами и в местах крепления носовой стойки шасси усилена диафрагмами и накладками. На верхней поверхности фюзеляжа перед фонарем кабины расположены люк снарядного ящика и люк фюзеляжного топливного бака, через горловину которого производится централизованная заправка топливом. На нижней поверхности фюзеляжа - съемная панель для обеспечения подхода к приводу посадочных щитков и агрегатам управления самолетом. В передней части зализов крыла с фюзеляжем, слева и справа, сделаны люки для извлечения стреляных гильз и звеньев,

Кабина летчика закрыта фонарем, состоящим из неподвижного козырька с лобовым бронестеклом и сдвижной части. Боковые панели козырька и сдвижная часть - плексигласовые толщиной б мм. Над козырьком установлен фотокинопу-лемет. Фонарь сдвигается назад по направляющим и оснащен механизмом аварийного сброса. Пол кабины несъемный, выполнен из листового дюралюминия толщиной 1,5 мм. Для теплоизоляции кабина снизу закрыта листами асбеста и жаропрочной стали. Сиденье летчика состоит из чашки (дюраль 1 мм) и бронеспинки (сталь 8 мм) с мягкой подушкой. Сиденье можно регулировать по высоте в пределах 65 мм. Обогрев кабины производится воздухом, отбираемым от 8-й ступени компрессора, а вентиляция - потоком набегающего воздуха через заборники, установленные на правом и левом бортах.

Крыло - свободно несущее неразъемное трапециевидное с работающей обшивкой. Профиль крыла - модифицированный «Кларк-YH». Угол установки - 0*. Каркас крыла состоит из двух лонжеронов, четырех стенок, стрингеров и 40 нервюр. Центральная часть переднего лонжерона выполнена в виде арки, огибающей двигатель. Крыло крепится к каркасу фюзеляжа шестью узлами, расположенными по бортовым нервюрам. Обшивка крыла - дюралюминиевая толщиной от 2 до 1 мм. На нижней поверхности крыла расположены съемные панели. В носовом отсеке каждого полукрыла, образованном передней стенкой, первым лонжероном и носками нервюр №2 и №7, размещен носовой топливный бак. В отсек между первым лонжероном, задней стенкой, бортовой нервюрой и нервюрой №7 убирается основная опора шасси. Между теми же нервюрами, задней стенкой и вторым лонжероном установлен задний бак. Между нервюрами №7 и №12 и основными лонжеронами установлен консольный бак. На левом полукрыле находится посадочная фара ФС-155, на правом - фо-токинопулемет. В законцовках крыла установлены замки крепления ПТБ. Крыло оснащено элеронами типа «фриз» и посадочными щитками. Элерон имеет аэродинамическую компенсацию и весовую балансировку. Каркас элерона: лонжерон, восемь нервюр, усиливающая накладка и задний обод стриммерной пластиной. Обшивка - дюралевая толщиной 0,8 мм на верхней и 0,6 мм на нижней поверхностях. Каркас посадочного щитка образован лонжероном, 13 нервюрами, передним и задним профилями. Обшивка -дюралевая, толщиной 1 мм.

Хвостовое оперение - свободнонесущее. Угол установки стабилизатора и киля - 0\ Каркас стабилизатора состоит из двух лонжеронов, нервюр, стрингеров и профилей жесткости. Каркас киля имеет аналогичную конструкцию. Обшивка оперения дюралюминиевая, только на руле поворота - смешанная: на лобовой поверхности и снизу до нервюры №4 - дюраль, выше - полотно. Киль и стабилизатор имеют алюминиевые законцовки сварной конструкции. Рули высоты оснащены управляемыми триммерами, а руль поворота - триммерной пластиной.

Шасси включает три рычажные опоры с масляно-пневмати-ческой амортизацией. Основные опоры закреплены на нервюрах №7 и переднем лонжероне, убираются в крыло и полностью закрываются щитками. На них установлены тормозные колеса 570x140 мм. Носовая опора управляемая, имеет гидравлический демпфер «шимми». Она частично убирается в фюзеляж, а выступающие элементы закрываюется при этом обтекателями. Носовая стойка оснащена нетормозным колесом 400x150 мм.

Силовая установка включает турбореактивный двигатель РД-10А с восьмиступенчатым осевым компрессором и одноступенчатой турбиной, установленный под углом 4* к оси самолета. Он навешен на каркас фюзеляжа на двух передних и одном заднем узлах. Запуск двигателя производится с помощью двухцилиндрового поршневого двухтактного мотора воздушного охлаждения, который установлен соосно с компрессором двигателя под обтекателем. Топливо размещено в 7 баках: шести крыльевых (консольные по 72 л, передние по 104 л, задние по 53 л) и одном фюзеляжном (240 л). Для увеличения дальности полета предусмотрена установка двух ПТБ по 200 л. Топливо из ПТБ подается в фюзеляжный бак под давлением воздуха, отбираемого от 4-й ступени компрессора двигателя. Слив топлива производится самотеком через сливные пробки задних баков или через кран принудительного слива с правой стороны самолета. Все баки сварены из алюминиевого сплава АМЦМ. Фюзеляжный бак - протектирован. Сопловая часть двигателя снизу закрыта капотом, прикрепленным винтами к каркасу фюзеляжа и бортовым нервюрам.



Кресло летчика и основная опора шасси Як-17



Носовая опора шасси Як-17


Система управления механическая. Управление рулями высоты и элеронами - жесткое, рулем поворота - тросовое. Для управления триммерами на левом борту кабины установлен штурвал.

Воздушная система служит для уборки-выпуска шасси и посадочных щитков, торможения колес и перезарядки пушек. Она состоит из рабочей и аварийной систем. Сжатый воздух находится в двух шаровых баллонах емкостью по 12 л под давлением 50 кгс/см*. Баллоны заряжаются через штуцер в нише правой опоры шасси.

Электросистема питается от генератора постоянного тока ГСК-1500 и аккумулятора 12А-10.

Радиооборудование состоит из приемо-передающей радиостанции РСИ-6К, радиополукомпаса-отметчика РПКО-10М и радиоопознавательного устройства СЧ-ЗМ. Основные агрегаты радиооборудования размещены на полке за спинкой сиденья летчика.

Приборное оборудование обеспечивает полеты в сложных метеоусловиях днем и ночью и включает высотомер ВД-12, указатель скорости КУС-46, вариометр ВР-30, авиагоризонт типа «Хорн», компас КИ-11 (с самолета №311066, кроме компаса КИ-11, устанавливается дистанционный компас ПДК-46), измеритель числа М типа М-46, часы АВР-М.

Кислородное оборудование состоит из кислородного прибора КП -14 и баллона емкостью 4 л.

Вооружение - две пушки НС-23 с боекомплектом по 60 снарядов.

Учебно-тренировочный самолет Як-17 УТИ отличается наличием второй (передней) кабины и меньшей емкостью фюзеляжного топливного бака (171 л). Кабины оснащены сдвоенным управлением самолетом и двигателем, а также самолетным переговорным устройством СПУ-2М. Фонарь кабин состоит из пяти частей: трех неподвижных (козырек, средняя и задняя) и двух сдвижных, оснащенных механизмами аварийного сброса. Все прозрачные части фонаря изготовлены из плексигласа толщиной 5 мм. На самолете отсутствуют: вооружение, ФКП, узлы подвески ПТБ и хвостовой обтекатель носовой опоры шасси в убранном положении. #9633;

Краткое техническое описание Як 17 подготовлено редакцией по материалам, предоставленным Л.Юрген-соном. За помощь, оказанную при подготовке чертежей и т ехо писания, выражаем п риз на т ельност ь сот руд ни к у ОАО «ОКБ им. A.CJI ковлева» Ю.Засыпкину.
