РАКЕТА К-8 ( изделие 24)

В соответствии с важнейшим Постановлением Партии и Правительства от 30 декабря 1954 г. №2543-1224, определившим создание нескольких ракет "воздух-воздух" для перспективных истребителей, возглавлявшемуся М.Р. Бисноватым ОКБ-4 поручалась разработка ракет комплекса К-8 для перехватчика Як-25К, оснащенного радиолокатором "Сокол-К", разрабатывавшимся в ОКБ-339 под руководством Г.М. Кунявского.

Эта работа не могла стать прямым продолжением ранее проводившейся М.Р. Бисноватым разработки ракеты СНАРС-250. В соответствии с колоссальным прогрессом авиации за время, прошедшее с 1948 г., существенно ужесточились требования к диапазону скоростей и высот поражаемых целей – ведь первая отечественная самонаводящаяся ракета "воздух-воздух" СНАРС-250 предназначалась для поражения только дозвуковых самолетов! Тем не менее опыт, накопленный коллективом М.Р. Бисновата в конце сороковых – начале пятидесятых годов, оказался исключительно ценным и позволил обогнать другие проектные организации, задействованные Постановлением от 30 декабря 1954 г., и, в отличие от них, успешно довести порученную работу до принятия ракеты на вооружение и ее постановки в серийное производство с последующей многократной модернизацией и эксплуатацией вплоть до начала девяностых годов.

Важную роль в успехе ОКБ-4 сыграло и то, что его конструкторы сразу приступили к созданию самонаводящейся ракеты, в отличие от разработчиков К-6 и К-7, потративших много сил и времени на работы по вариантам ракет с уже отработанной, но бесперспективной системой наведения по лучу самолетной РЛС.

На ранней стадии проектирования К-8 прорабатывалась варианты ракеты, выполненные по схеме "утка" ("изделие 21") и по нормальной аэродинамической схеме ("изделие 22"). Принятый для дальнейшей разработки вариант ракеты ("изделие 24"), как и СНАРС-250, был выполнен по схеме "утка", но при этом рули были расположены по "X" – образной, а не "+" – образной схеме. Раскладка сигналов управления по осям, повернутым на 45 , уже не представлялась сложной задачей. Диаметр ракеты уменьшился до 275 мм, стартовый вес практически соответствовал СНАРС-250.

С учетом печальных результатов отработки СНАРС-250, на К-8 с самого начала предусматривалось применение гиростабилизированной, а не связанной с корпусом головки самонаведения.

Умудренный горьким опытом, Бисноват добился развертывания широкого фронта работ по ключевому элементу разработки – головке самонаведения, предусмотрев, соответственно, и изготовление нескольких вариантов ракеты.

Тепловая ГСН разрабатывалась на конкурсных началах Д.М. Хоролом и его сотрудниками в ЦКБ-589 под индексом С-1 для изделия 24Н (К-81) и коллективом Н.В. Смирнова под наименованием ТГС-57 "Сокол" в НИИ-10 для ракеты в варианте К-84. Полуактивную радиолокационную ГСН ПАРГ- 1 для "изделия 24В" (К-82) разрабатывал коллектив во главе с Н.А. Викторовым в НИИ-648. Кроме того, другой вариант радиолокационной головки самонаведения под наименованием РГС-1 создавался под руководством B.C. Дегтярева в ленинградском ОКБ-287 для "изделия 24Д".

Автопилот АПС-8 проектировался конструкторами завода № 118, радиовзыватель "Снегирь" – в НИИ-504, боевая часть – в СКБ-147. Как и двигатели для других авиационных ракет, твердотопливный ПРД-25 разрабатывался в КБ-2 завода № 81 (ныне НПО "Искра" под руководством И.И. Картукова.

По проектным материалам дальность пуска ракеты составила 2…8 км, при этом поражались цели, летящие со скоростями 600… 1100 км/час на высотах 5…18 км.

В сентябре 1956 г. начались испытания экспериментальных ракет на специально подготовленном Як-25М № ОНО с действующим макетным образцом РЛС "Сокол-2К" – станцией "Сокол-2", доработанной под применение управляемых ракет, – и с размещенными между гондолами двигателей и фюзеляжем пусковыми устройствами с направляющими, сдвинутыми назад относительно передней кромки крыла. К концу года на испытания поступил отработочный вариант ракеты с автономной системой управления – "изделие 24А". Эти ракеты, как и "изделия 24Н" с тепловой ГСН, в следующем году испытывались и с другого Як-25М – N9 0119. На этом самолете направляющие пусковые устройства были выдвинуты вперед относительно передней кромки крыла, то есть размещены по схеме, получившей в дальнейшем широкое распространение. Самолет N9 0110 был доработан в части РЛС, прошел соответствующие испытания и 12 июля был отправлен во Владимировку для проведения пусков боевых "изделий 24Н", в том числе и по реальным целям.

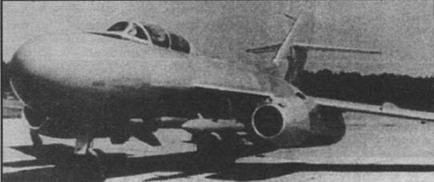

Як-25 с ракетой К-8

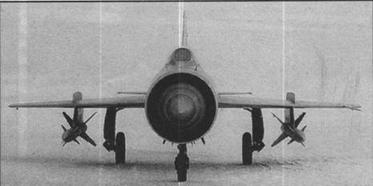

Ракеты К-8М по микояновском Е-75Ф


Всего было выполнено 111 полетов, в том числе 72 с управляемыми ракетами, осуществлено 42 пуска ракет, включая два, выполненных по мишени. Было выявлено немало недостатков как по самой ракете, так и по самолетной аппаратуре. К концу этого этапа испытаний основные недостатки системы управляемого вооружения были устранены, но серийное производство Як-25 уже завершилось, а трудоемкое переоборудование только что выпущенных самолетов признали нецелесообразным. К этому времени уже летали сверхзвуковые варианты яковлевского двухмоторного самолета Як-27. Для этого перехватчика система К-8 могла быть применена практически без доработок. Кроме того, к концу 1957 г. К-8 рассматривалась как вооружение скоростных тяжелых перехватчиков И-75 и Е-150 ОКБ Микояна, а также суховского Т-3.

Отработка ракет плавно переплыла на Як-27, оснащенный той же РЛС и обозначенный Як-27К. Уже 19 июля 1957 г. во Владимировку был направлен второй опытный Як-27 N9 58, доработанный под применение К-8 по приказу МАП от 16 мая 1957 г. К началу следующего года на полигон прибыл еще один носитель – переоборудованный серийный Як-27 N9 0201. На этих самолетах, а также на других переоборудованных серийных Як-27 с заводскими номерами 0503, 0104, 0204 установили пусковые устройства ПУ-1-8, в дальнейшем нашедшие применение на других самолетах – носителях К-8 и ее последующих модификаций. На Як-25 и Як-27 летали летчики-испытатели М.Л. Петушков и В.А. Шевченко и др.

Вначале испытывались ракеты с ночной ГСН "С-1-200" , которые комплектовались автопилотом АПС-8-24М и радиовзрывателем "Снегирь". По результатам двух пусков была осуществлена доработка радиовзрывателя, усилено крепление боевой части. Доработанные ракеты испытывались в марте 1958 г. по мишеням САБ-100-25-М на высотах до 13 км. Затем, перейдя к пускам по Ил-28, 23 и 27 мая сбили два беспилотных бомбардировщика на дальностях 5…6км при высоте полета 9…10 км.

С июля начались облеты ракет с усовершенствованными "дневными" ГСН С-1-У и автопилотами АПС-8-24М2Д. Испытания "изделий 24Н" с круглосуточными головками самонаведения С-1-Д-58 начались с 10 октября 1958 г. Пять первых пусков прошли неудачно, в основном из-за отказов системы питания ГСН сжатым воздухом.

Ракеты К-82 ("изделие 24В") с радиолокационной ГСН были подготовлены к испытаниям пусками по парашютным мишеням еще в ноябре 1958 г, но из-за выхода из строя переоборудованного первым Як-25 N9 0119, пуски начались только в следующем году. Ракеты доработали для обеспечения более надежной герметизации гироскопов, изменили постоянную времени автопилота.

В ходе испытаний провели 74 полета, в результате 7 пусков ракет сбили 4 парашютные мишени и 3 беспилотных Ил-28 на высотах 9… 10км с дальности 5…6км. Отработка ракет с радиолокационными ГСН затянулась – заводские летные испытания "изделия 24В" завершились только в августе 1959 г., а "изделия 24Д" с головкой ОКБ-287, испытывавшегося на Як-25М № 0110, – 2 ноября того же года.

Для испытаний ракет К-84 с тепловой ГСН разработки НИИ-10 к концу 1958 г. переоборудовали опытный Як-27 N9 58, но к этому времени отработка варианта ракеты с головкой ЦКБ-589 ушла далеко вперед. Начались совместные летные испытания "изделия 24Н" на самолетах №№- 0104, 0204 и 0503, которые завершились в апреле 1959 г. рекомендацией о принятии на вооружение.

К сожалению, по уровню летно-технических характеристик – максимальная скорость 1270 км/час, потолок 16500 м – Як-27 явно уступал новым самолетам ОКБ Сухого и Микояна и не был запущен в серию в истребительном варианте. С учетом стремительного развития авиации вероятного противника требования к ракетному оружию соответственно корректировались. В частности, максимальную дальность нужно было увеличить с 8 до 12 км, а высоту поражаемых целей – довести до 23000 м.
