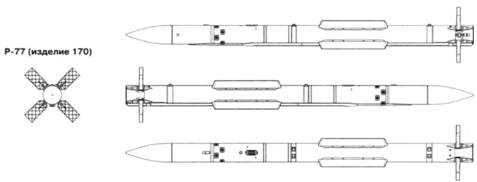

Р-77


Ракета прошла в ГосМКБ «Вымпел» цикл создания в 1982 - 1989 гг. Одним из основных требований к ней была компактность, позволяющая размещать ракеты на внутренней подвеске перспективных боевых самолетов с целью повышения аэродинамических качеств и снижения заметности. Крыло Р-77 было редуцировано до узких пластин тонкого профиля, а рули могут складываться и имеют решетчатую конструкцию, имеющую малое сопротивление и стабильный шарнирный момент во всем диапазоне скоростей, высот и углов атаки с бес-срывным обтеканием. Складывающиеся рули позволили сделать ракету компактной, «укладывая» ее в квадрат со стороной 300 мм (что даже меньше, чем у Р-60). Силовые приводы - электрические. Твердотопливный двигатель Р-77 позволяет ей развивать скорость до М = 4.

Р-77 имеет комбинированное наведение: инерциальное с радиокоррекцией с переходом на активное радиолокационное по сигналу бортового вычислителя, определяющего дистанцию захвата цели собственной ГСН типа 9Б1348Э. На случай срыва захвата продолжается формирование «математической модели» цели с помощью самолета-носителя, позволяя осуществить траекторный захват цели или перенацелить ракету на другую цель. В условиях помех ГСН может осуществить пассивное самонаведение на их источник, совмещенный с целью и поразить обороняющегося по его же сигналам.

БЧ ракеты стержневого типа, снаряженная микрокумулятивными элементами, поражающими цель не только за счет механических повреждений, но и подрывом. Взрыватель лазерный, его настройка адаптируется к размеру цели для поражения наибольшим числом элементов БЧ. Для подвески служат пусковые АПУ-170 и катапультные АКУ-170, обеспечивающие запуск из внутренних отсеков носителя. Р-77 обеспечивает выполнение атаки в разных режимах: в инерциальном с переходом на активное самонаведение, по специальным траекториям при воздействии помех или без использования командно-инерциального этапа, если бой идет на минимальных дальностях - в этом случае сразу включается активная головка. Лазерный взрыватель дополнен контактным на случай прямого попадания или падения на землю для самоликвидации. Разрабатывались также варианты с комбинированным ракетно-прямоточным двигателем, позволяющим увеличить дальность, для поражения самолетов ДРЛО на дистанциях до 150 км, и в комплектации с ТГСН. На вооружение Р-77 принята в феврале 1994 года.

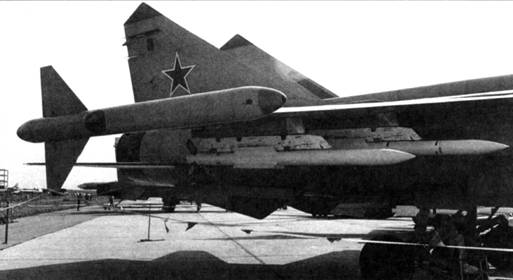

Р-77 в составе вооружения перехватчика МиГ-31 М
