Р-33


Перехватчики ПВО МиГ-31 получили на вооружение УР большой дальности Р-33. Мощная РЛС «Заслон» истребителя, одновременно сопровождающая до 10 целей, автоматически выбирает из них наиболее опасные и может наводить в одной атаке сразу четыре Р-33, разработанные МКБ «Вымпел». В барражирующем полете истребителя ракеты находятся в полуутопленном положении под фюзеляжем для снижения сопротивления и увеличения продолжительности патрулирования. Запуск ракет производится при помощи катапультных установок АКУ-33, выводящих их на достаточное расстояние от самолета. Такое расположение Р-33 под фюзеляжем привело к особенностям ее схемы - невозможность установки развитого крыла заставила выполнить его в виде вытянутых гребней, а выступающая за их пределы верхняя пара рулей складывается при нахождении ракеты на подвеске. В то же время размещение ракет под фюзеляжем последовательно в два эшелона потребовало ограничить их длину, сделав корпус компактным и плотно скомпонованным. Диаметр корпуса при этом увеличился до 380 мм, что диктовалось и потребностью размещения габаритной антенны РГСН. В конструкции Р-33 широко использован титан и сталь, а защита отеков от кинетического нагрева в полете обеспечена теплоизолирующим покрытием - герметиком и теплозащитными матами, без какой-либо системы принудительного охлаждения как это делалось на Р-40). Двигатель ракеты - двухрежимный, обеспечивающий стартовый разгон и маршевую скорость, расположен вблизи центра тяжести ракеты. Энергоблок в хвостовой части включает газогенераторы рулевых машин и турбогенератор электроснабжения. На вооружение ракеты приняли в составе комплекса МиГ-31-33 в мае 1981 года.

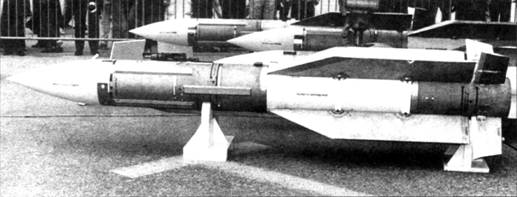

Р-33 на авиасалоне МАКС-93

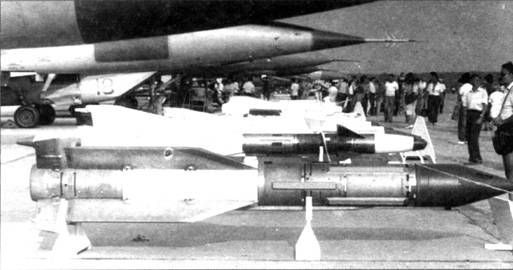

Впервые за рубежом Р-33 были представлены на аэросалоне Ле-Бурже 1989 года




Испытательный пуск Р-33


Большая дальность полета Р-33 достигнута применением двух этапного наведения, подобного системе Р-24Р: инерциального на первом участке и иолуактивного радиолокационного после захвата цели всеракурсной РГСН. Информация о перемещении цели поступала на ракету с борта носителя перед пуском, а в расчетной точке, начиналось управление от ГСН с помощью РАС истребителя. При разработке Р-33 ее основной вероятный противник определялся как крылатые ракеты и ударные самолеты, прорывающие рубежи ПВО на малых высотах и под прикрытием средств РЭБ. С учетом этого система наведения комплекса имеет возможность обнаруживать цели на фоне земли, распознавать характер и производить селекцию от помех. Так, пассивные помехи вообще не влияют на работу РГСН. Р-33 способна поражать цели, летящие на высотах от 25 - 50 м до 26 - 28 км со скоростью до М = 3,5 с превышением или принижением относительно носителя до 10 км, причем одновременно пущенные ракеты могут наводиться «Заслоном» на объекты во всем диапазоне высот и дальностей - от земли до практического потолка. Р-33 могут оснащаться обычной или «специальной» (ядерной) БЧ, хотя необходимость подсветки цели РЛС истребителя до самого попадания и ограничивает возможность применения ракет в ядерном исполнении (чтобы не сорвать наведение, после пуска экипаж вынужден продолжать полет в направлении цели). В варианте Р-33Э («энергетическом») ракеты получили двигатель с увеличенным временем работы, обеспечившим большую дальность.

Одинаковые задания вызывают в технике схожие конструктивные решения, и по своим возможностям и характеристикам Р-33 является аналогом американской УР «Феникс». Комплекс перехвата МиГ-31 дополняют УР Р-40ТД и Р-60М; вместе с пушкой ГШ-6-23 у него на борту находится полный набор вооружения современного истребителя для борьбы с воздушным противником на больших, средних и малых дальностях и любых высотах.

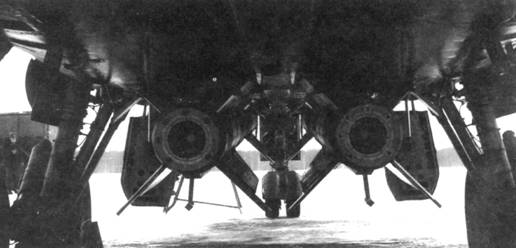

Подфюзеляжная подвеска ракет на МиГ-31

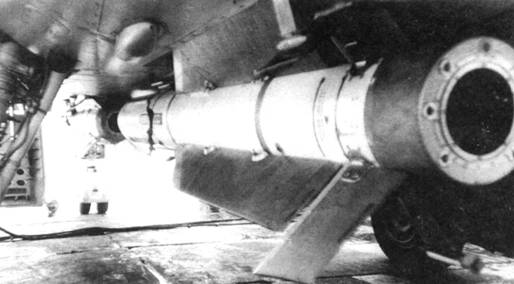

На подвеске верхняя пара рулей Р-33 шарнирно складывается и удерживается кронштейнами
