Франция/ФРГ/Великобритания. ПТРК «Милан»


В 70-е гг. появились два ПТРК второго поколения с полуавтоматической системой управления по проводам совместной разработки французской «Норд Ависьон» и западногерманской «Мессершмит-Бельков-Блом.›: в 1972 г. поступил на вооружение переносной «Милан» (разрабатывался с 1962 г.), а в 1976 г. - возимый и вертолетный «Хот».

ПТРК «Милан» (Missile d'Infanteries Leger antichar) состоит из ПУ и ПТУР в ТПК. ПУ включает треногу со складными опорами, на которой крепятся прицел-прибор наведения, аппаратура управления, батарея.

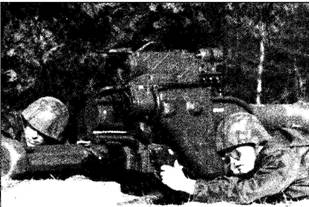

Перископический прицел крепится с левой стороны ПУ, его объектив защищен откидной крышкой. ТПК с ПТУР крепится на направляющей сверху ПУ. Слева направляющая отгорожена щитком. Под направляющей находится контейнер с аппаратурой управления и механизмом пуска. ПУ снабжена рукояткой для переноски. Стрельба на максимальные и средние дальности ведется с треноги (оператор - в положении лежа или сидя), а на малые - с плеча. Горизонтальное наведение на треноге - круговое.

ПТУР имеет корпус из легких сплавов и складное крыло, состоит из оживальной головной части, среднего и хвостового отсеков. В головной части расположена кумулятивная БЧ калибра ЮЗ мм, в среднем отсеке - твердотопливный двухрежимный реактивный двигатель, в хвостовом - аппаратура и органы управления. Аппаратура включает гироскоп с пиропатроном для раскрутки, ИК трассер, катушку с двужильным проводом, дешифратор команд, батарею электропитания. Маршевый двигатель включается на удалении около 20 м от ПУ, после этого взводится взрыватель БЧ. Скорость 130 м/с достигается через 1,3 с полета, 210 м/с - на 11-й секунде. В полете ракета вращается со скоростью 12 об./с, управление осуществляется газовыми рулями (интерцепторами) в струе за соплом двигателя. Время полета на дальность 1500 м - 10 с, 2000 м - 12,5 с. После пуска пустой ТПК отбрасывается давлением газов назад на 3 м от ПУ.



Расчет ПТРК - 2 человека. В бою оператор переносит ПУ, а его помощник - два ТПК с ПТУР. Это лучший зарубежный переносной ПТРК второго поколения. Кроме Франции и ФРГ он состоит на вооружении армий Бельгии, Великобритании, Египта, Индии, Италии, Канады, Норвегии, Сомали, Турции, Хорватии, Чада - всего более 30 государств.

С 1979 г. его по лицензии производит в Великобритании фирма «Бритиш Аэроспэйс», так что «Милан» стал «европейским» и по производству. «Милан» устанавливается на автомобилях и легких бронемашинах. На БМП «Мардер» и «Уорриор- Милан» ПТРК устанавливается с ПУ и может вести огонь как с машины, так и с грунта.

В 1983 г. к ПТРК «Милан» был принят тепловизионный прицел англо-франко-германской разработки «Мира-2» (MIRA - MILAN Infra-Red Attachment), устанавливаемый сверху обычного. Прицел работает в диапазоне длин волн 8-13 мкм, имеет увеличение 6х, поле зрения 3 градуса, дальность обнаружения цели 3200-4000 м, опознавания - 1500-2000 м, массу 7 кг, размеры 540x158x258 мм. Прицел снабжен маховичками фокусировки, регулировки яркости и контрастности, съемным баллоном с охлаждающим газом. При выключении ТПВ прицела его не надо снимать или сдвигать для пользования обычным прицелом.

В 1984 г. появился ПТРК «Милан-2». ПТУР получила усиленную БЧ К115 калибра 115 мм, масса боевого заряда БЧ увеличилась с 1,36 до 1,79 кг, при этом использовалось более мощное ВВ октолит. Датчик взрывателя был установлен на конце головного штыря длиной 145 мм. Доработки ПУ не потребовалось. Производство «Милана-2» во Франции поставила «Аэро- спасьал Миссайл», в ФРГ - «Даймлер-Бенц Аэроспэйс», с 1985 г. он также производится в Индии. Элементы ПТРК использованы в индийском ПТРК «Пламя». «Милан» пользуется очень хорошей репутацией - из 50 ООО пусков в боевых и учебных условиях 92% ПТУР поразили цели.

В 1993 г. выпущена «Милан-2Т» с тандемной БЧ - легкий предзаряд установлен в головном штыре и инициирует подрыв динамической защиты цели. Бронепробиваемость возросла до 880-1000 мм гомогенной брони, что позволяет поражать большинство современных основных боевых танков.

Развитием модификации 2Т стал «Милан-3» с тандемной БЧ. Для повышения помехозащищенности канала слежения за ПТУР вместо ИК трассера в хвостовом отсеке ПТУР установлена ксеноновая лампа-фара с модуляцией излучения по заданному коду. Кодировка излучения позволяет аппаратуре управления ПУ надежно идентифицировать «свою» ПТУР и отсечь естественные или искусственные помехи (например, от системы опто-электронного подавления «Штора», устанавливаемой на российских танках).

Характеристики «Милан»/«Милан-2»/«Милан-2Т»/«Милан-3»

Система управления - полуавтоматическая по проводам

Масса ПУ - 16,4/1б,4/1б,9/1б,9 кг

Максимальная дальность стрельбы - 2000 м

Минимальная дальность стрельбы - 50 м

Начальная скорость полета ПТУР - 75 м/с

Максимальная скорость полета ПТУР - 200-210 м/с

Калибр БЧ ПТУР - 103/115/117/117 мм

Масса ПТУР с ТПК - 12,23/12,23/12,62/12,62 кг

Длина ПТУР с ТПК - 1260 мм

Диаметр ТПК - 133 мм

Масса ПТУР - 6,73/6,73/7,12/7,12 кг

Масса БЧ - 2,67/2,7/3,12/3,12 кг

Бронепробиваемость по нормали - 600/800/1000/1000 мм

Длина ПТУР - 769/918/918-1138/918-1138 мм

Максимальный диаметр ПТУР - 125 мм

Размеры ПУ в боевом положении - 900x650x420 мм
