ПТРК AAWS/M «Джавеллин»


В начале 80-х годов начались проработки ПТРК третьего поколения, который бы обеспечивал поражение всех типов основных боевых танков с высокой вероятностью и максимальное сокращение времени на поражение одной цели, снижение дымообразования и ИК излучения при пуске. Ракета должна была поражать цель сверху. В 1984 г. в США начались работы по программе «Рэтглер», вскоре переименованной в AAWS. Переносной ПТРК с расчетом из одного человека, разрабатываемый по этой программе для замены «Дрэгон», получил обозначение AAWS/M (Anti-Armour Weapon System/Medium - «противоброневая» система оружия средней дальности). К разработке были привлечены три фирмы, осуществлявшие разные подходы к ПТРК нового поколения: «Форд Аэроспэйс» вела работы над системой с управлением по лучу лазера, «Хьюз Эйркрафт» - с передачей команд по волоконно-оптическому кабелю, «Текас Инструменте» - с реализацией принципа «выстрелил и забыл».

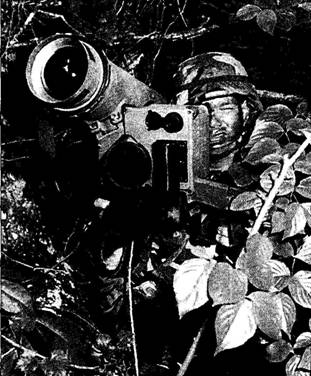

Противотанковый ракетный комплекс Джавеллин на испытаниях


Принцип «выстрелил и забыл» (FAF - «faire and forget») снижает уязвимость расчета, повышает скорострельность и позволяет фактически исключить установку, поскольку отпадает необходимость сопровождения цели прицелом после пуска. Этот принцип, вместе со схемой поражения цели сверху, был выбран для комплекса AAWS/M. С 1988-1989 г. «Текас Инструменте» продолжила разработку совместно с «Мартин Мариетга» (ныне «Локхид Мариетта»). Работу задержали сложности производства тепловизионного датчика для головки самонаведения (ГСН) ракеты. Испытания начались только в 1993 г., в 1994 г. министерство обороны США выдало первый заказ. В 1996 г. началось производство первой партии ПТРК AAWS/M «Джавеллин» («копье»).

ПТРК состоит из двух основных элементов - ТПК с ПТУР и стартовым вышибным двигателем и блок наведения (CLU). ТПК снабжен съемными восьмигранными крышками и рукояткой для переноски, на марше крепится на снаряжении горизонтально за спиной. Блок наведения включает прицел, механизм пуска и батарею, имеет две рукоятки управления. Комбинированный прицел имеет кратность увеличения 4х и 9х и включает два канала - дневной и ночной (ТПВ прибор второго поколения). ТПК и блок наведения быстро крепятся друг к другу, так что вся подготовка к выстрелу занимает около 30 секунд. Пуск - с плеча. В собранном положении ТПК располагается под некоторым углом возвышения относительно линии визирования. Это обеспечивает быстрое выведение ракеты на траекторию выше цели и атаку цели с пологого пикирования.

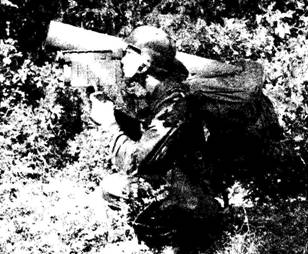

Противотанковый ракетный комплекс «Джавеллин» на позиции


ПТУР построена по нормальной аэродинамической схеме, имеет складные (убираемые в корпус подобно «Тоу») 8 крыльев и 4 руля-стабилизатора. В головной части ПТУР установлена ГСН с тепловизионным датчиком в фокальной плоскости и блоком программного управления. В памяти блока заложены оцифрованные тепловые сигнатуры танков, так что ГСН не реагирует на тепловые «ловушки» и посторонние теплоконтрастные цели. При наведении оператор фиксирует цель в поле зрения прицела, ГСН захватывает ее, о чем подает сигнал оператору. ПТУР имеет двухрежимный твердотопливный двигатель. При подлете к цели срабатывает датчик массы, и инициируется подрыв БЧ, формирующей кумулятивное ударное ядро. Атака цели сверху позволила снизить размеры и массу БЧ, повысить скорость ПТУР и дальность стрельбы.

Низкая начальная скорость позволяет стрелять из тесных помещений. AAWS/M «Джавеллин» может также применяться против зависших вертолетов - при этом используется способ «прямой атаки» цели. «Джавеллин» признан удачным, и разработана программа его модернизации «Джавеллин» ATMS.

Кроме того, «Хьюз Эйркрафт» и «Форд Аэроспэйс» занялись ПТРК малой (17-750 м) дальности SRAW, получившим название «Предэйтор», с общей массой 8-9 кг. «Предэйтор» также поражает цель сверху ударным кумулятивным ядром. Он рассматривается как возможная замена 84-мм РПГ АТ-4. Характеристики

Система управления - автоматическая, самонаведение Масса ПТРК в боевом положении - 23,2 кг Масса блока наведения - 6,4 кг Максимальная дальность стрельбы - 2000 м Максимальная скорость полета ПТУР - 290 м/с Калибр ПТУР - 127 мм Масса ПТУР - 11,8 кг

Бронепробиваемость - около 400 мм (с расчетом на поражение сверху)

Размеры ПТУР с ТПК - 1000x142x142 мм Время перевода из походного положения в боевое - около 30 с
