ПТРК «Метис»


В 1978 г. «Фагот» был дополнен легким ПТРК 9К115 «Метис» (АТ-7 Saxhorn) - средством ротного подчинения, созданным тем же тульским КБ приборостроения.

ПТРК состоит из ТПК с ПТУР 9М115 и ПУ 9П151. ПУ собрана на складной треноге. Прицел-прибор наведения - перископический, коленчатой конструкции с регулируемым положением окуляра и кратностью увеличения 6х, крепится с левой стороны ниже направляющей. Под направляющей размещен контейнер с аппаратурой управления. ПУ имеет маховички наведения, смонтированный с левой стороны ПУ спусковой механизм снабжен флажковым предохранителем. Ноги станка ПУ имеют шарнирное крепление с зажимами.

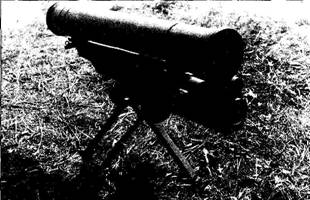

Противотанковый ракетный комплекс Метис-М


Контейнер с ПТУР 9М115 крепится на направляющей. ПТУР построена по аэродинамической схеме «утка», имеет трехлопастное складное крыло в хвостовой части, два руля - в головной, кумулятивную БЧ, маршевый двигатель с соплами по бокам ракеты, безынерционную катушку с проводом. Перед вылетом ПТУР вышибаются крышки контейнера.

Расчет из двух человек переносит комплекс в двух наспинных вьюках массой 24,5 (пусковая установка с одной готовой к пуску ПТУР) и 19 кг (две ПТУР). Носимый боекомплект - 3-4 ПТУР В бою оператор размещается обычно в положении лежа слева от ПУ.

ПТРК «Метис-М» получил новую ПТУР 9М116. В 1994 г. появилась 9М131 с тандемной БЧ. В аппаратурном отсеке в носовой части размещен предзаряд, за ним расположена двигательная установка, далее - основной кумулятивный заряд. Такое разнесение зарядов обеспечивает необходимое фокусное расстояние от основного заряда до брони с момент подрыва. Масса БЧ - 5 кг. Дальность стрельбы возросла до 1500 м, бронепробиваемость - с 460 до 850-900 мм. Для борьбы с фортификационными сооружениями, живой силой в укрытиях и легкими бронемашинами может использоваться ракета с фугасной БЧ термобарического действия (т.н. объемного взрыва).

На ПУ установили тепловизионный прицел «Мулат-115» (1ПН86-ВИ и В1) разработки НПО ГИПО. Прицел работает в диапазоне длин волн 8-13 мкм, имеет массу 5,5-7,5 кг, дальность обнаружения цели 3200 м, распознавания - 1600 м, поле зрения 2,4x4,6 градуса, размеры электронно-оптического блока 387x203x90 мм. Прицел крепится на вертлюге ПУ слева-снизу аппаратурного блока.

В походном положении ПТРК «Метис-М›› переносится в двух вьюках - №1 весом 24,5 кг (ПУ и ПТУР) и №2 весом 28,6 кг (две ПТУР).

«Метис» может использоваться даже для стрельбы по низко зависшим вертолетам.

Характеристики «Метис»/»Метис-М»

Система управления - полуавтоматическая, по проводам

Масса ПУ - 10 кг

Максимальная дальность стрельбы - 1000/1500 м Минимальная дальность стрельбы - 40/80 м Средняя скорость полета ПТУР - 180 м/с Калибр ПТУР - 94/130 мм Масса ПТУР с ТПК - 6,3/13,8 кг Бронепробиваемость (по нормали) - 460/850-900 мм Длина ПТУР с ТПК - 740/910 мм Техническая скорострельность - 4-5 выстр./мин Углы наведения по азимуту - + 20 градусов в фиксированном положении или ЗбО градусов

Углы наведения по углу места - + 15 градусов
