ПТРК «Конкурс»


ПТРК «Конкурс» (АТ-5 Spandler) был также разработан под руководством в ЦКБ-14. В 1966 г. Миноборонпром объявило конкурс на разработку возимого ПТРК с полуавтоматическим управлением. ЦКБ-14 (КБП), стремившееся максимально унифицировать новую разработку под шифром «Гобой» с комплексом «Фагот», добилось пересмотра тактико-технических требований, и в 1970 г. были начата разработка по новым ТТТ, а проектируемый ПТРК получил обозначение «Конкурс». На вооружение он был принят в 1974 г. как средство мотострелкового полка и дивизии. ПТРК имеет максимальную дальность стрельбы 3500 м и более известен как вооружение боевых машин - БМП-2, БМД-3, БТРД-РД, боевой машины 9П148. Однако он может также использоваться в качестве переносного на унифицированной с «Фаготом» пусковой установке 9П135М.

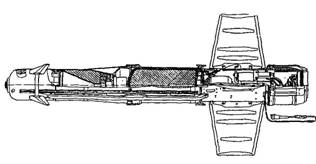

Противотанковая управляемая ракета 9M113 ПТРК «Конкурс»


ПТУР 9М113 «Конкурс» построена по аэродинамической схеме «утка». В носовой части расположен блок рулевого управления с двумя рулями с электроприводом, за ним - кумулятивная БЧ с индексом 9Н131, далее аппаратурный отсек (гироскоп, раскладчик команд, аккумуляторная батарея, безынерционная катушка с проводом). Хвостовую часть занимают разгонно-маршевая двигательная установка, на корпусе которой закреплены четыре трапециевидных складных крыла, и источник ИК излучения (лампа-фара). Стартовая масса 9М113 - 14,5 кг, в контейнере - 25,2 кг, длина - 1260 мм, бронепробиваемость - 600 мм. Масса провода для стрельбы на 4000 м - 0,74 кг.

В 1986 г. появилась модернизированная ПТУР 9М113М «Конкурс-М» (упоминается также как «Удар»), Она имеет скорость до 250 м/с и тандемную БЧ для поражения целей с динамической защитой. При калибре 125 мм «приведенная» бронепробиваемость составляет по нормали 750-800 мм гомогенной брони. В сочетании с новым тепловизионным прицелом «Мулат» (1ПН86-1), крепящимся справа от основного прицела, это намного повысило эффективность ПТРК Правда, при массе ПТУР 26,5 кг общая масса ПТРК с ПУ 9П135М-1 достигает 64,5 кг. Дальность стрельбы днем - до 3500-4000 м, ночью - 2500 м, т.е. полностью перекрывает диапазон видимости на поле боя.

Состоит на вооружении армий России, стран СНГ и ряда государств. ПТУР 9М113 использован в индийском ПТРК «Пламя».

ПТРК «Фагот» и «Конкурс» могут использоваться и как вооружение защищенных огневых комплексов (типа «Горчак») при фортификационном оборудовании местности. Характеристики «Конкурс-М»

Система управления - полуавтоматическая по проводам Масса ПУ - 38 кг

Максимальная дальность стрельбы - 4000 м Минимальная дальность стрельбы - 70 м Средняя скорость полета ПТУР - 180 м/с Калибр ПТУР - 125 мм Масса ПТУР с ТПК - 26,5 га- Масса БЧ - 2,75 га- Масса заряда ВВ - 1,5 кг Бронепробиваемость - 800 мм
