АТ-4


84-мм гранатомет одноразового применения (реактивная граната) АТ-4 был разработан фирмой «Бофорс» для замены 74-мм «Миниман». При этом были частично использованы технологии, отработанные при производстве М2 и МЗ «Карл Густав».

РПГ АТ-4 (не путать с принятым в США обозначением советского ПТРК «Фагот») включает кумулятивную оперенную гранату, стартовый пороховой двигатель, транспортно- пусковой контейнер из армированного стекловолокном пластика, ударно-спусковой механизм, откидные механические прицельные приспособления, откидные плечевой упор и переднюю рукоятку удержания, ремень для переноски. Дульный и казенный срезы ТПК прикрыты крышками, прорываемыми при выстреле.

Граната со складным шестилопастным стабилизатором создана на основе FFV551 от РПГ «Карл Густав», но без реактивного двигателя. Граната крепится в казенной части ТПК, при выстреле крепление разрушается. Боевой заряд гранаты рассчитан не только на пробивание броневой преграды, но и на сильное заброневое действие высоким избыточным давление и температурой.

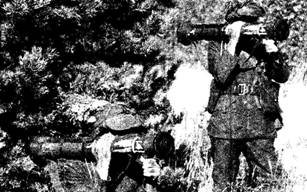

Ручной противотанковый гранатомет АТ-4

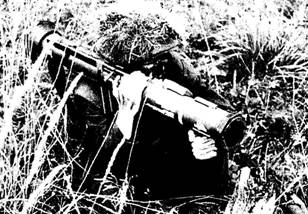

Стрельба из РПГ АТ-4


Прицельные приспособления рассчитаны на дальность 200 м, в стоженном положении удерживаются сдвижными крышками. Прицел (задний визир) позволяет вводить боковые поправки. Передний визир имеет три мушки, позволяющие вводить упреждение на боковое движение цели.

Модификация АТ-4 LMAW («легкое многоцелевое штурмовое оружие») снаряжена гранатой двойного действия - также от «Карл Густав», - действующей только как кумулятивная или как кумулятивно-осколочная. Это позволяет использовать РПГ против фортификационных сооружений, огневых точек в строениях и т.п. В АТ-4 CS («закрытое пространство») к стартовому заряду добавлена противомасса из легких чешуйчатых элементов. Это устраняет опасную струю газов позади гранатомета и дает оружию возможность стрелять из закрытых тесных помещений. Как видим, все большее значение придается боям в населенных пунктах.

АТ-4 принят на вооружение армий Швеции, Нидерландов, США, ряда стран Южной Америки.

На основе АТ-4 «Бофорс» разработала 120-мм гранатомет АТ-12Т с той же прицельной дальностью, с бронепробиваемос- тью 950 мм. Длина АТ-12Т возросла до 1200 мм, масса - до 14 кг, поэтому в конструкцию добавлена телескопическая сошка.

Калибр гранатомета - 84 мм Калибр гранаты - 84 мм Длина гранатомета - 1000 мм Масса гранатомета - 6,0 кг Масса кумулятивной граната - 3,0 кг Начальная скорость гранаты - 290 м/с Прицельная дальность стрельбы - 200 м Бронепробиваемость - 450 мм гомогенной стальной брони

Расчет - 1 человек
