РПГ-16


Кроме РПГ-7Д на вооружение ВДВ поставлялся многоразовый РПГ-16 («Удар») с калиберной гранатой и большей прицельной дальностью. При внешней схожести конструкция РПГ-16 существенно отличается от РПГ-7.

Гранатомет состоит из ствола, стопорно-контактного механизма, ударно-спускового механизма, механического и оптического прицелов. Разъемный ствол состоит из трубы и каморы с патрубком. Ствол и камора в походном положении переносятся единым вьюком, в боевом соединяются сухарным соединением, фиксируются подвижной контактной втулкой, прорыв газов в месте стыка предотвращается обтюратором. Сверху на трубе на специальных основаниях крепятся мушка и прицел, слева - планка для установки кронштейна оптического прицела, снизу за проушину и выступ - ударно-спусковой механизм, здесь же находится колодка с контактами. На каморе крепятся накладки, трубка с проводом, корпус стопор- но-контактного механизма. На передней части ствола крепится складная сошка.

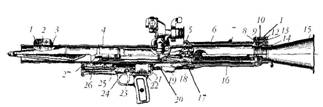

Схема устройства ручного противотанкового гранатомета РПГ-16: 1 - оси. 2 - кожух мушки, 3 -мушка с основанием, 4 - труба, 5 - камора, 6 - накладки, 7 - хомут, 8 - корпус стопорно- контактного механизма, 9 - боек, 10 ~ пружина бойка. 11 - выключатель. 12 - пружина. 13 - фиксатор, 14 - задняя антабка, 15 - патрубок. 16 - трубка, 17 - контакт, 18 - контактная втулка, 19 - скоба. 20 - кожух, 21 - корпус ударно-спускового механизма, 22 - генератор. 23 - спусковой крючок, 24 - предохранитель, 25 - рычаг, 26 - толкатель. 27 - чека


Ударно-спусковой механизм включает импульсный индукционный генератор, толкатель, взводной рычаг, флажковый предохранитель, спусковой крючок. В положении «ПР» предохранитель запирает спусковой крючок.

Выстрел ПГ-16В состоит из противотанковой реактивной кумулятивной гранаты ПГ-16 с голово-донным пьезоэлектрическим взрывателем ВП-16 и стартового порохового двигателя ПГ-16П. Головная часть ПГ-16 по устройству и принципам действия похожа на ПГ-7, пороховой реактивный двигатель имеет одно сопло и восемь тангенциальных отверстий, имеются стабилизатор с шестью складными перьями и два трассера. Стартовый двигатель содержит заряд нитроглицеринового пороха в сгорающем пенале, и воспламенительное устройство с электрозапалами и зарядом дымного пороха. Перед заряжанием гранаты стартовый заряд соединяется с двигателем гранаты стопором, после чего снимается предохранительный колпачок с головной части взрывателя.

Удержание гранаты в стволе и передачу импульса от генератора на электрозапал стартового порохового заряда обеспечивает стопорно-контактный механизм. Гранатометчик, отводя вниз взводной рычаг, взводит толкатель, который после спуска с боевого взвода продвигает якорь генератора назад, что создает электрический импульс, достаточный для срабатывания электрозапалов. Импульс передается на контактную колодку, один провод которой выведен на массу (трубу), а другой

через контактную втулку и боек стопорно-контактного механизма передает импульс контактной шине и электрозапалам. Такая однопроводная схема защищает от произвольного выстрела при неправильно собранном гранатомете. При приходе импульса на электрозапалы воспламеняется заряд дымного пороха, от него - весь стартовый заряд. Пороховые газы выталкивают гранату из ствола, поджигают ее трассеры, проходя через тангенциальные отверстия, придают ей вращение, в пирозамедлителе двигателя гранаты происходит накол капсюля. После вылета гранаты из ствола раскрываются перья ее стабилизатора, потом включается реактивный двигатель, а на расстоянии 3-20 м от дульного среза взводится взрыватель. Вращение гранаты способствует раскрытию стабилизатора и компенсирует в полете отклонения вектора тяги двигателя. Расстояние от казенного среза ствола до стенки окопа или сооружения при выстреле - не менее 2 м.

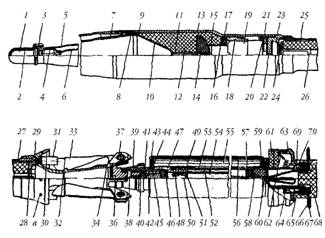

Выстрел ПГ-16В: 1 - головная часть взрывателя, 2 - предохранительный колпак, 3, 20, 60 - прокладки, 4, /5› 39 - втулки, 5 - обтекатель, 6 - конус, 7 - обертка, 8 - поджимное кольцо, 9, 34. 40 - кольца, 10 - воронка, 11 - проводник, 12 - ВВ, 13 - корпус, 14 -экран, 16 - прокладка, 17 - изолятор, 18 -упорная втулка, 19 - донная часть взрывателя, 21 -упорное кольцо, 22 - переходное дно, 23 - пирозамедлитель, 24 - компенсатор, 25 -маршевый пороховой заряд, 26, 32 - капроновая нить, 27 - камера, 28 - диафрагма, 29 - сопло, 30 - шайба, 31 - трассер, 33 - перо, Зб - заглушка, 37 - ось, 38 - штифт, 41 - стопор, 42 - пружина, 43 - наружная трубка, 44 - шайба, 45 - кольцо, 46, 57 - пыжи, 47 - форсунка, 48 - электрозапал, 49 ~ трубка, 50 - порох, 5! - колпачок, 52 - внутренняя трубка, 53 - полотно, 54 - порох, 55 - порох НБЛ, 56 - х/б ткань, 58 - пробка, 59 - дно, 61, 65 - диски, 62 - шина, 63 - корпус, 64, 67 - контакт, 66 - предохранительное кольцо, 68 - заглушка, 69 - провод, 70 - заклепка, а - тангенциальное отверстие.


Оптический прицел ПГО-16 призматического типа с кратностью увеличения 2,7х и полем зрения 13° конструктивно аналогичен ПГО-7, но имеет другую прицельную сетку. Цена деления шкалы прицела - 100 м, цифры 3,5,7 соответствуют дальностям 300,500 и 700 м. Цена деления шкалы боковых поправок - 0-05 (5 тысячных). Дальномерная шкала рассчитана на высоту цели 2,7 м. Планка механического прицела насечена от 200 до 800 м через 100 (цифры от 2 до 8). При плюсовой температуре воздуха прицеливание производится по мушке, при минусовой мушка откидывается и используется выступ ее основания.

Гранатомет с боекомплектом десантируется на самих парашютистах в брезентовых сумках и чехлах. Для учебно- практических целей служат гранаты в инертном снаряжении, окрашенные в черный цвет для отличия от защитного цвета боевых.

К настоящему времени РГ1Г-16 устарел и пригоден для борьбы только с легкими бронемашинами или полевой фортификацией.


Характеристика

РПГ-16 с выстрелом ПГ-16В: Калибр гранатомета - 58,3 мм Калибр (наибольший диаметр) гранаты - 58,3 мм Длина гранатомета - 1104 мм в боевом положении, 645 мм в десантном положении

Длина гранаты без стартового заряда - 685 мм Длина собранного выстрела - 980 мм Начальная скорость гранаты - 250 м/с Максимальная скорость гранаты - 475 м/с Масса гранатомета с оптическим прицелом - 9,6 кг Масса гранаты - 1,65 кг

Масса выстрела - 2,05 кг

Масса прицела ПГО-16 - 0,577 кг

Прицельная дальность - 800 м

Дальность прямого выстрела по цели высотой 2м - 520 м

Срединные отклонения - 0,1 м на 100 м, 0,3 м на 300 м, 0,8 м на 800 м

Боевая скорострельность - 5-6 выстр./мин

Расчет - 2 человека
