СССР/Россия. РПГ-7


Ручной противотанковый гранатомет РПГ-7 многоразового использования с реактивным противотанковым выстрелом ПГ-7 относится к числу «долгожителей» - на вооружение Советской Армии он поступил в 1961 г. для замены РПГ-2, принятого на вооружение вскоре после Великой Отечественной войны. С середины 60-х годов выпускалась модификация РПГ-7В с откорректированными углами прицеливания. Для воздушнодесантных войск выпускалась разборная модификация РПГ-7Д («десантный»), РПГ-7 - оружие отделения.

Сам гранатомет был разработан под руководством В.В. Дегтярева на Ковровском заводе им. В.А. Дегятрева. Гранатомет состоит из ствола с механическими прицельными приспособлениями, ударно-спускового механизма с предохранителем, бойкового механизма, оптического прицела. Ствол состоит из гладкой трубы диаметром 40 мм и патрубка. У РПГ-7 ствол и патрубок соединены резьбой, у РПГ-7Д - быстроразъемным сухарным соединением, а для предотвращения прорыва пороховых газов в месте соединения имеется обтюратор. Механизм блокировки предотвращает выстрел при недовернутом патрубке. Уширсние в средней части трубы образует зарядную камеру. Патрубок в передней части имеет сопло, в задней - раструб с предохранительной тарелыо. защищающей казенную часть ствола от загрязнения при случайном утыкапии в грунт, вал и т.п. Ствол имеет спереди вырез для фиксатора гранаты, сверху - складные мушку и прицел на специальных основаниях, снизу крепится ударно-спусковой механизм, в особое основание ввинчивается бойковый механизм, позади них расположена рукоятка ствола, делающая управление РПГ удобнее. На уширении трубы слева имеется планка для установки креплением «ласточкин хвост» кронштейна оптического прицела. Справа имеются антабки для ремня. У РПГ-7Д на патрубке имеется стойка для его крепления по-походному к трубе в единый вьюк, при этом на них крепится механизм блокировки. Для предохранения гранатометчика от ожогов на ствол хомутиками кренятся симметричные накладки. В комплект гранатомета входят ЗИП, плечевой ремень, сумки для гранат и пороховых зарядов.

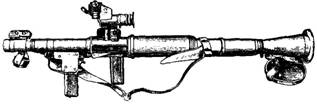

Ручной противотанковый гранатомет РПГ-7

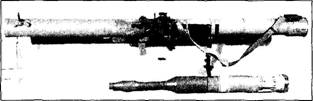

Ручной противотанковый гранатомет РПГ-7Д


Ударно-спусковой механизм куркового типа практически полностью заимствован у РПГ-2 и собран в корпусе - пистолетной рукоятке. Механизм имеет полускрытый курок, винтовую боевую пружину, качающийся спусковой крючок, кнопочный предохранитель. Чтобы поставить гранатомет на предохранитель, кнопку отжимают вправо. Курок взводится за спицу большим пальцем стреляющей руки.

Выстрел ПГ-7В (головной разработчик - НПО «Базальт») с гранатой ПГ-7 состоит из надкалиберной гранаты и порохового (метательного) заряда. Граната включает головную часть с кумулятивным зарядом, обтекателем и токопроводящим конусом, пьезоэлектрический взрыватель ВП-7, головная и донная части которого соединены в единую цепь через обтекатель и конус, пороховой реактивный двигатель с шестью сопловыми отверстиями, стабилизатор с четырьмя складными перьями и турбинкой. Метательный заряд нитроглицеринового пороха заключен в бумажную гильзу, между ним и реактивным двигателем гранаты помещен капсюль-воспламенитель. При заряжании гранаты ее выступ входит в вырез ствола, фиксируя гранату так, чтобы капсюль-воспламенитель пришелся напротив бойка.

Для производства выстрела нужно отжать предохранитель влево (при этом на выступившей слева части кнопки отчетливо видна красная полоса) и нажать спусковой крючок. Курок, сорвавшись с шептала, нанесет энергичный удар по вертикально перемещающемуся бойку, и тот наколет капсюль-воспламенитель, поджигающий пороховой заряд выстрела. Пороховые газы, образовавшиеся при сгорании заряда, выталкивают гранату из ствола, поджигают ее трассеры, а кроме того, воздействуя на турбинку, придают гранате вращение. Истекая через сопло и раструб в казенной части ствола, они компенсируют отдачу, так что РПГ работает по схеме дульнозарядной безоткатной пусковой установки. Поэтому в телесном угле до 45° позади ствола образуется струя газов, опасная на расстоянии до 30 м. Безопасное для расчета расстояние от казенного среза ствола до преграды - не менее 2 м. После вылета гранаты из канала ствола раскрывается стабилизатор, воспламеняется пирозамедлитель реактивного двигателя. В результате двигатель включается на безопасном удалении от гранатометчика. На расстоянии 2,5-18 м от дульного среза ствола происходит взведение взрывателя - электродетонатор включается в электрическую цепь. Медленное вращение гранаты в полете частично компенсирует отклонения тяги двигателя, повышая кучность стрельбы.

При встрече гранаты с целью пьезоэлемент в головной части сжимается и вырабатывает электроимпульс, взрывающий электродетонатор, который инициирует разрывной заряд. Если граната не попала в цель, через 4-6 с после выстрела сработает самоликвидатор.

Основным прицелом является оптический ПГО-7 (ПГО-7В) призматического типа с кратностью усиления 2,7х, полем зрения 13°. Его прицельная сетка включает шкалы прицела, шкалу боковых поправок, а также дальномерную шкалу для определения расстояния до цели высотой 2,7 м (примерная высота танка). Цена деления шкалы прицела - 100 м, шкалы боковых поправок - 0-10 (10 тысячных). Прицел снабжен выверочными винтами по высоте и направлению, маховичком ввода температурной поправки, устройством подсветки сетки, резиновыми налобником и наглазником. Механический прицел используется как вспомогательный. Его планка имеет подвижный хомутик с прорезью и защелкой, деления планки «2», «З», «4», «5» соответствуют дальностям 200, 300,400 и 500 м. На РПГ-7В кроме основной ставилась откидная дополнительная мушка-, основная использовалась при минусовой, а дополнительная при плюсовой температуре воздуха.


Ударно-спусковой механизм РПГ-7: 1 - курок, 2 - боевая пружина, 3 - стержень, 4 - шептало, 5 - предохранительный выступ курка, 6 - зуб спускового крючка, 7 - хвост спускового крючка, 8 - предохранитель, 9 - ось курка, 10 - ось спускового крючка


Выстрел ПГ-7В в сборе


Граната ПГ-7 на полете


Для обучения гранатометчиков служило устройство ПУС-7, внешне имитировавшее выстрел ПГ-7В, но имевшее внутри стволик, снаряженный патроном обр.1943 г. с трассирующей пулей.

РПГ-7 стал существенным шагом вперед по сравнению с РПГ-2. Реактивная граната обеспечила втрое большую дальность стрельбы, оптический прицел повысил меткость, пьезоэлектрический взрыватель - надежность срабатывания, улучшенный бойковый механизм и самоликвидатор - безопасность, бездымный порох метательного заряда уменьшил демаскирующие признаки. РПГ-7 стал самым распространенным в мире. Он состоит на вооружении армий 41 страны, в Египте, Ираке, Пакистане и ряде других стран поставлен на производство. Выпускавшийся в КНР Тип 69 - копия РПГ-7 - снабжался сошками и рукояткой для переноски. РПГ-7 и его копии применялись во многих войнах и военных конфликтах. Защита от гранаты РПГ-7 стала базовым требованием к бронетанковой технике тяжелого класса.

Кроме ПГ-7В к РПГ-7 были приняты выстрелы ПГ-7ВМ, ПГ-7ВЛ. Качественный рост бронезащиты основных боевых танков, широкое внедрение элементов динамической защиты потребовали создания новых противотанковых гранат. В 1985 г. был создан выстрел ПГ-7ВР с тандемной боевой частью, а для стрельбы им - модернизированный РПГ-7В1 (РПГ-7Д1) с новым стволом с поднутрением, складной сошкой. Модернизированный гранатомет может вести огонь всеми ранее созданными выстрелами.

Два кумулятивных заряда ПГ-7ВР установлены соосно и раз- несенно. Первый, меньший заряд (предзаряд) подрывает элемент динамической защиты, второй, основной, пробивает саму бронепреграду. Для повышения бронепробиваемости калибр боевой части пришлось увеличить до 105 мм, а возросшая масса уменьшила дальность стрельбы до 200 м. В целом это терпимо, учитывая, что мелкие подразделения в современных условиях ведут преимущественно ближний бой.

Уже опыт Афганистана показал необходимость превращения РПГ в многоцелевое средство поддержки мотострелкового (воздушно-десантного) отделения, способное бороться с целями различного типа. Даже кумулятивные гранаты не раз помогали подразделениям в борьбе с укрытыми огневыми точками противника. Для раширения таких возможностей на ГНПП «Базальт» был разработан термобарический реактивный выстрел ТБГ-7В («Танин») с массой заряда 1,8 кг и прицельной дальностью стрельбы 150 м. По эффективности фугасного действия ТБГ-7В сопоставим с обычной 120-мм артиллерийской миной. К его особенностям можно отнести возможность «проламывать» сравнительно тонкую броню и легкие преграды (образуется отверстие диаметром 150-180 мм или пролом 200 на 500 мм), образование дополнительно поля многочисленных мелких осколков с радиусом гарантированного поражения живой силы около 10 м.


Ручной противотанковый гранатомет РПГ-7В1 и варианты выстрелов к нему - тандемный ПГ-7ВР, термобарический ТБГ-7В, осколочный ОГ-7В


Для борьбы с живой силой создан выстрел ОГ-7В с калиберной осколочной гранатой без реактивного двигателя. Дальность стрельбы ею - до 300м, заявленная точность достаточна для поражения отдельной огневой точки в помещении, амбразуры огневого сооружения и т.п. В принципе речь идет о средстве непосредственно поддержки в ходе боя в населенном пункте и на резко пересеченной местности. Заметим, что в Китае осколочные выстрелы к РПГ-7 начали выпускать значительно раньше.


Характеристика

РПГ-7 с выстрелом ПГ-7В: Калибр гранатомета - 40 мм Калибр (наибольший диаметр) гранаты - 85 мм Длина гранатомета РПГ-7 - 950 мм Длина гранатомета РПГ-7Д - 960 мм в боевом положении, 630 мм в десантном положении

Длина гранаты без стартового заряда - 640 мм Длина собранного выстрела - 925 мм Начальная скорость гранаты - 120 м/с Максимальная скорость гранаты - 300 м/с Масса гранатомета с оптическим прицелом - 6,3 кг (РПГ-7 и -7В), 6,7 кг (РПГ-7Д) Масса выстрела - 2,2 кг Масса прицела ПГО-7 - 0,5 кг Прицельная дальность - 500 м

Дальность прямого выстрела по цели высотой 2 м - 330 м Срединные отклонения при стрельбе ПГ-7В - 0,2 м на 100 м, 0,4-0,5 м на 300 м, 0,7-0,8 м на 500 м

Боевая скорострельность - 4-6 выстр./мин Бронепробиваемость - 320 мм гомогенной стальной брони Расчет - 1 человека Носимый боекомплект - 5 выстрелов


Характеристика

РПГ-7В1 с выстрелом ПГ-7ВР:

Калибр гранатомета - 40 мм

Калибр (наибольший диаметр) гранаты - 105 мм

Длина гранатомета - 950 мм

Длина гранаты без стартового заряда - 680 мм

Длина собранного выстрела - 1250 мм

Масса гранатомета с оптическим прицелом - 7 кг

Масса выстрела - 4,5 кг

Прицельная дальность - 200 м

Расчет - 2 человека

Носимый боекомплект - 5 выстрелов.
