США. Автоматический гранатомет Мк19 модель 3


Идея создания автоматического гранатомета активно прорабатывалась в США во время войны во Вьетнаме - сразу после принятия подствольного гранатомета стало очевидно, что требуется оружие такого же калибра, но со значительно большими скорострельностью и дальностью стрельбы. Ряд опробованных на практике станковых вариантов не вышел из стадии опытных. Параллельно департамент вооружений ВМФ занимался разработкой автоматического гранатомета для вооружения патрульных судов - Мк20 под выстрел, аналогичный М79 и М203, и Мк19 под выстрел с большим импульсом отдачи и высокой начальной скоростью гранаты. Гранатомет Mk 19 был принят на вооружение в 1980 г., оказался вполне пригодным и для установки на полевой станок и с 1983 г. поставлялся «Сако Дефенс» в армию, ВВС и корпус морской пехоты.

Модель 3 представляет собой значительно усовершенствованную версию, в которой изменено около 50% деталей исходного образца. В таком варианте выпущено большинство гранатометов.

Работа автоматики основана на отдаче массивного свободного затвора. Ударно-спусковой механизм - ударникового типа. Выстрел производится с заднего шептала. Такое решение позволяет улучшить условия охлаждения патронника и затвора и легко, при необходимости, установить механизм стрельбы фиксированными очередями.

Питание гранатомета - от звеньевой металлической ленты на 32 или 50 выстрелов. Продвижение ленты на один шаг производится при движении затвора вперед, извлечение выстрела из ленты - при движении назад. Закраина гильзы заходит в Т-образный паз на зеркале затвора и опускается по нему, пока не встанет напротив патронника ствола.

Выстрел производится с выката, так что затвор удерживает гильзу в патроннике на время, необходимое для вылета гранаты из канала ствола за счет своей массы и накопленной кинетической энергии, полученной от возвратно-боевой пружины.


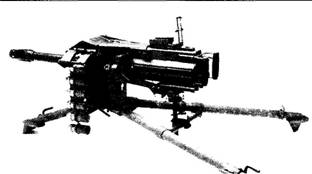

Автоматический гранатомет Мк19 на треножном станке

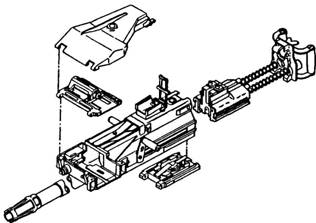

Неполная разборка гранатомета Мк19


Затем давление пороховых газов тормозит затвор и отбрасывает его назад, при этом сжимается возвратно-боевая пружина. Стреляная гильза удерживается пазом на зеркале затвора. Затвор своим остовом приводит в действие рычаг подавателя, который толкает вниз из приемника очередной выстрел. Стреляная гильза сдвигается вниз по зеркалу затвора новым выстрелом и выбрасывается наружу через окно в нижней части затворной коробки. Затвор доходит в крайнее заднее положение, где может быть остановлен за боевой взвод поднятым носиком шептала. Если же спусковой рычаг нажат, затвор вместе с выстрелом начинает движение вперед, досылает выстрел в патронник, где капсюль накалывается свободно плавающим ударником. Цикл повторяется.

Для стрельбы применяются высокоскоростные выстрелы типа 40x52 различного снаряжения: осколочный М383 или М384, многоцелевой (кумулятивно-осколочный) М430, практический М385 или М385Е4. Длина гильзы превышает на 6,4 мм длину гильзы низкоскоростных выстрелов. Поскольку высокоскоростные боеприпасы используются только в армейском оружии, поэтому их номенклатура уже, чем у низкоскоростных, широко применяемых в «полицейских» целях. Наличие кумулятивного выстрела породило надежду на замену 12,7-мм пулемета М2НВ гранатометом Мк19 (гранатомет даже официально назвали 40-мм пулеметом), однако кучность стрельбы короткоствольного гранатомета не позволила этого сделать.


Разрез выстрела М430: 1 - колпачок капсюля, 2 - канальцы, 3 - разрывной заряд, 4 - медная оболочка воронки, 5 - детонатор, 6 - взрыватель, 7 - баллистический колпачок, 8 - корпус гранаты, 9 - ведущие пояски, 10 - гильза, 11 - камера низкого давления, 12 - метательный пороховой заряд, 13 - капсюль


Прицелы - механический открытого типа, оптический однократного увеличения или коллиматорный. На гранатомет может ставиться ночной или оптический прицел со встроенным лазерным дальномером - вполне логичное решение для оружия со столь крутой траекторией. Необходимость подобных прицельных систем подтвердила война в 1991г. в Персидском заливе.


Устройство картечного выстрела типа 40x52: 1 - отделяемый поддон, 2 - гильза, 3 - газовые отверстия, 4 - вышибной заряд, 5 - втулка, 6 - пробка, 7 - отверстия, 8 - картечь, 9 - обтюратор, 10 - камера низкого давления, 11 -медный диск, 12 - капсюль-воспламенитель


Гранатомет состоит на вооружении в США и еще в 12 странах, по лицензии выпускается в Южной Корее. Выстрелы типа 40x52 производятся как в США, так и в Сингапуре, Индонезии, Южной Корее, ЮАР. Характеристики Калибр - 40 мм Масса оружия - 35,3 кг Масса станка - 20 кг Длина оружия - 1095 мм Длина ствола - 412 мм Нарезы - 24 (правосторонние), шаг 1220 мм Начальная скорость гранаты - 241-244 м/с Эффективная дальность стрельбы - 1500 м Максимальная дальность стрельбы - 2200 м Темп стрельбы - 325-385 выстр./мин Емкость ленты - 20 или 50 выстрелов
