Револьверный гранатомет РГ-6 и однозарядный РГ-1


Задание на разработку многозарядного ручного гранатомета под выстрелы ВОГ-24 и ВОГ-25П было выдано ЦКИБ СОО в ноябре 1993 г. Работы вели В.Н. Телеш и Б.А. Борзов. Уже в середине 1994 г. опытные шестизарядные гранатометы прошли проверку боем в Чечне, получив положительные отзывы. Гранатомет получил обозначение РГ-6.

Схема РГ-6 разрабатывалась по типу южноафриканского MGL-40 - с переходом от казнозарядной к дульнозарядной. Конструкция РГ-6 (индекс изделия 6Г30) отличается предельной простотой и технологичностью и состоит из: трубы с рукояткой, прицельными приспособлениями и крышкой; барабанного блока стволов; корпуса с осью и силовой штангой; ударно-спускового механизма с пистолетной рукояткой; выдвижного телескопического приклада. Вся конструкция собрана на корпусе в форме дисковидной коробки с трубчатой осью и трубчатой же штангой. На ось надета винтовая заводная пружина, работающая на кручение. Блок стволов включает шесть 40-мм «мортирок», объединенных спереди втулкой, а сзади - план-шайбой с храповым приспособлением. Канал ствола «мортирки» аналогичен стволу ГП-25 и имеет 12 винтовых нарезов. В отличие от ГП-25 ствол имеет неотделяемое дно с двумя отверстиями: в центральное свободно вставляется ударник, в боковое - стержень выбрасывателя.

Ударник удерживается в заднем положении самим выстрелом. Свободная - без отбойной пружины - установка ударника оправдана его малой массой, исключающей случайный выстрел даже при резком сотрясении или падении оружия. Выстрел вкладывается в ствол спереди и удерживается подпружиненным фиксатором. Фиксаторы стволов поджимаются неподвижной шайбой на оси корпуса. Вырез в шайбе освобождает фиксатор верхнего ствола. Для разряжания этого ствола без выстрела можно нажать на головку выбрасывателя - последний давит на штырь в дне ствола, и выстрел выталкивается вперед.

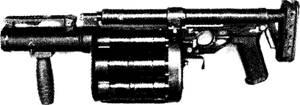

Револьверный гранатомет РГ-6 в походном положении


Ударно-спусковой механизм практически аналогичен ГП-25 (если не считать установку рукоятки от автомата АК-74) и действует только самовзводом. При нажатии на спусковой крючок взводится, а затем отпускается курок, бьющий по ударнику соответствующего ствола. Спусковой крючок связан также с планкой-разобщителем. С левой стороны корпуса расположен флажок предохранителя на два положения - «ПР» и ‹ЮГ». В положении «ПР» предохранитель запирает курок. Оригинально выполнен автоматический предохранитель, не допускающий выстрела при открытой или не полностью закрытой крышке. Снизу ударно-спускового механизма выступает хвост рычага, блокирующего в верхнем положении курок. Внутри оси корпуса проходит подпружиненный стержень, оканчивающийся позади корпуса скобой с отверстием. При открытой крышке стержень выдвинут вперед и отверстие находится впереди «хвоста». При не полностью закрытой крышке стержень отжат назад и отверстие находится позади «хвоста». При закрытой крышке стержень входит в углубление в ее центре и занимает среднее положение. «Хвост» западает в отверстие, и рычаг освобождает курок.

В процессе заряжания стрелок вручную поворачивает блок стволов, заводя таким образом пружину. Блок стволов удерживается смонтированным в корпусе шепталом с рычагом. При нажатии на спусковой крючок кроме взведения и спуска курка происходит следующее: планка-разобщитель поворачивает рычаг шептала, последнее выходит из выреза план-шайбы, а планшайба и весь блок стволов перехватываются опустившимся рычагом шептала. После выстрела спусковой крючок под действием своей пружины возвращается вперед, шептало с рычагом поворачиваются обратно, план-шайба освобождается, и блок стволов поворачивается на 1 /6 оборота. Новый ствол готов к выстрелу. Работа шептала и его рычага напоминает анкерное устройство часового механизма. В целом револьверные гранатометы с заводной пружиной можно отнести к «автоматическому оружию с приводом от внешнего источника». Головка рычага шептала выступает с левой стороны корпуса, и, нажимая на нее, можно повернуть блок стволов без выстрела и подвести под курок нужный ствол. Это может понадобиться, например, когда гранатомет снаряжен выстрелами разных типов. Поворот столь массивной детали, конечно, вызывает заметное сотрясение оружия, но гранатомет не предназначен для скоростной стрельбы.

Вся работа по приданию гранате движения и вращения выполняется нарезным стволом. Труба же служит для установки прицельных приспособлений, передней резиновой рукоятки, а также защиты левой руки от пороховых газов выстрела. Труба вместе с крышкой шарнирно укреплена на переднем конце штанги и может откидываться вправо-вверх для перезаряжания оружия. Чтобы откинугая крышка и прицельные приспособления не мешали перезаряжанию, она фиксируется под утлом около 120 градусов к корпусу.

Откидные прицельные приспособления включают регулируемую цилиндрическую мушку с ограждением и рамочный прицел. Деления рамки соответствуют дальностям от 100 до 400 м. Стрельба до 300 м ведется с упором приклада в плечо, на большие - с прикладом, зажатым под мышкой.

Выдвижной приклад состоит из стальной трубы и плечевого упора с резиновым амортизатором. Труба вдвигается внутрь штанги корпуса. В походном и боевом положении приклад фиксируется утапливаемой кнопкой. На плечевом упоре и трубе крепятся антабки для ремня.

РГ-6 сделан грубее и проще зарубежных аналогов (например, южноафриканского MGL), зато технологичен, надежен и живуч, выдерживает сильные удары и сотрясения. Гранатомет довольно просто разбирается для чистки и смазки. Правда, в полевых условиях (а РГ-6 предлагается также и армии) легко могут быть утеряны ударники и стержни выбрасывателей - не случайно в принадлежность входит по три запасных ударника и стержня. Кроме того, шарнир крышки сильно подвержен расшатыванию.

Характеристики РГ-6

Калибр - 40 мм

Количество стволов - 6

Длина оружия - 680 мм в боевом положении, 520 мм в походном положении

Длина ствола - 205 мм

Масса оружия - 5,6 кг (неснаряженный)

Нарезы - 12 правосторонних

Масса выстрела ВОГ-25 - 255 г

Начальная скорость - 76 м/с

Максимальная дальность стрельбы - 400 м

Боевая скорострельность - 12-15 выстр./мин

Характеристики РГ-1 Калибр - 40 мм

Длина оружия - 615 мм в боевом положении, 360 мм в походном положении

Длина ствола - 205 мм

Масса оружия - 2,5 кг (неснаряженный)

Нарезы - 12 правосторонних

Масса выстрела ВОГ-25 - 255 г

Начальная скорость - 76 м/с

Прицельная дальность стрельбы -250-300 м

Боевая скорострельность - 5-8 выстр./мин
