Прицельные приспособления


Прицельные приспособления весьма разнообразны по конструкции, но всегда решают одну задачу - визирование на цель и придание стволу оружия необходимого угла прицеливания.

Они должны отвечать ряду общих требований:

- установка прицела для стрельбы на различные дальности должна быть проста и удобна и не изменяться в процессе стрельбы;

- точность наводки должна быть возможно большей, что обеспечивается тщательностью расчета и изготовления прицельных приспособлений, а также правильной пристрелкой;

- конструкция должна быть по возможности простой и прочной;

- по возможности меньше выступающих частей;

- желательна возможность выверки прицелов.

Наиболее распространенные механические приспособления включают прицел и мушку. Прицел обычно представляет собой целик с прорезью или диоптрическим отверстием. Прицеливаясь, стрелок совмещает три «точки» - прорезь, мушку и цель. Очевидно точность наводки повышается с увеличением длины прицельной линии, поэтому мушку и прицел стараются разнести по длине оружия. На личном оружии обычно применяют постоянные прицелы, на других типах оружия - переменные, имеющие несколько фиксированных установок по дальности. На дробовиках и карманных пистолетах механические прицелы могут выполняться и проще - в виде продольной канавки или планки.

Переменные прицелы рассчитаны на изменение установки непосредственно при применении оружия (в этом их отличие от «регулируемых» - здесь перестановки возможны только при пристрелке). Переменные прицелы обычно имеют несколько фиксированных установок. Простейший вариант - перекидной прицел с двумя-четырьмя целиками. Распространение получили секторные прицелы, в которых целик находится на конце ланки, шарнирно связанной с основанием прицела. При установке прицела планка описывает в пространстве некий сектор (отсюда - и название прицела), за счет чего изменяется высота целика. Используются также рамочные прицелы, в которых целик движется вдоль вертикальной рамки, сходные с ними стоечные прицелы (в основном на устаревших образцах), а также барабанные с несколькими прорезями или отверстиями, рассчитанными на разные дальности и поочередно ставящимися перед глазом стрелка.


Формы мушек и целиков открытых прицельных механических приспособлений. В нижнем ряду - целики со светящимися метками для стрельбы в сумерки или в темных помещениях


Для лучшей различимости цели и стрельбы на большие дальности применяются оптические прицелы. Оптическая система в виде сочетания линз формирует на выходе четкое изображение цели. В фокальной плоскости объектива помещается прицельная сетка определенного рисунка. Прицеливание производится совмещением двух точек - перекрестия (угольника) прицела и цели, а линией прицеливания служит оптическая ось прицела.

Достоинствами оптических прицелов являются:

- высокая точность, позволяющая вести стрельбу по удаленным малозаметным целям;

- легкость и быстрота наводки, осуществляемой «по двум точкам» (прицельная марка - цель), причем и изображение цели и марка находятся в фокальной плоскости объектива и видны одинаково четко;

- возможность вести стрельбу в условиях ограниченной видимости;

- возможность вести наблюдение за полем боя, отыскивать цели, определять расстояние до них, корректировать стрельбу.

Недостатками оптических прицелов являются сложность устройства, хрупкость оптических элементов, ограничение поля зрения, увеличение веса и размеров оружия. В снайперском оружии приходится с этим мириться. Ограничение поля зрения тем больше, чем больше увеличение. Существуют, правда, т.н. широкоугольные прицелы, в которых поле зрения увеличено на 20-40 % против обычного. Большее поле зрения облегчает стрельбу с упреждением по движущимся целям.


Диоптрический регулируемый прицел винтовки М16А2 с перекидным диоптром: 1 - маховичок внесения боковых поправок, 2 - линейка боковой регулировки, 3 - контрольная риска


Секторный прицел (ручной пулемет РПК): 33 - хомутик, 34 - прицельная планка, 35 - целик, 36 - предохранитель целика, 37 - маховичок винта целика, 38 - прицельная колодка, 39 - защелка


Оптические прицелы являются обязательным элементом снайперских винтовок, могут ставиться также на автоматы, штурмовые винтовки, пулеметы, РПГ.

Для обеспечения возможности как прицеливания, так и поиска цели желательны прицелы с переменным полем зрения и соответственно увеличением от 3 х до 12 х. За рубежом наиболее распространены прицелы с кратностью увеличения около 6 х или 10 х. В частности, популярны прицелы класса 6x40 и 6x42 «Редфинд», «Леупольд», «Цейсс», «Шмидт и Бендер». Для стрельбы на дальности свыше 1500 м используются прицелы с увеличением 15 х-20 х. При 15- кратном увеличении можно опознать на дальности 1000 м предметы с поперечником 10 см.

Советский прицел ПСО-1, принятый вместе с винтовкой СВД, имеет четырехкратное увеличение, поле зрения 6 градусов, разрешающую способность 12 мин. ПСО-1 оборудован резиновым наглазником и выдвижной защитной блендой. Длина прицела с наглазником и блендой - 375 мм, масса - 580 г. Сетка прицела имеет специальную дальномерную шкалу для определения расстояния до цели высотой 1,7 м с точностью до 50 м. Полезность такой дальномерной шкалы многими ныне оспаривается, тем более что снайперам приходится вести огонь по различным целям, а шкала рассчитана только на ростовую мишень. Кроме того, имеется шкала боковых поправок, нанесенная в тысячных. Прицел снабжен механизмами выверки по дальности (верхний маховичок) и направлению (боковой маховичок), устройством освещения сетки. Шкала верхнего маховичка нанесена в сотнях метров, бокового - в тысячных. Устройство подсветки питается от батарейки, вставляемой в корпус. В зимних условиях батарейка носится в кармане в специальном корпусе, соединенном с прицелом кабелем. В поле зрения прицела вводится специальная люминесцентная пластина, позволяющая обнаруживать активные источники ИК излучения. Кратность прицела ПСО считается ныне недостаточной для снайперского оружия, требующего увеличения минимум 6х.

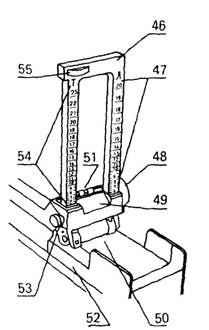

Рамочный прицел пулемета: 46 - прицельная планка, 47 - гикала для легкой пули, 48 - маховичок ходового винта, 49 - хомутик, 50 - пружина рамки, 51 - целик, 52 - основание прицела, 53 - защелка, 54 - шкала для тяжелой пули, 55 - маховичок винта точной установки

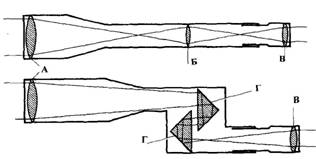

Схема оптических прицелов телескопического (вверху) и призматического (внизу) типа: А - объектив, Б - оборачивающая линза, В - окуляр, Г - призма


Многие специалисты сходятся на том, что качество прицельных приспособлений способно скорее повысить эффективность стрельбы из оружия, чем модернизация самого оружия. Поэтому оптические прицелы стали обычны на автоматах и штурмовых винтовках, не говоря уже о пулеметах и гранатометах. В России, например, принят универсальный стрелковый прицел 1П29 для образцов, имеющих планку для установки ночных прицелов, - автомата АК-74Н, пулеметов РПК-74Н и ПКМН. Кратность увеличения - 4х, поле зрения - 8 градусов, масса - 800 г.

В последние 20 лет получили широкое распространение стрелковые коллиматорные прицелы, ранее применявшиеся только в зенитных установках. В коллиматорном прицеле с помощью светодиода (обычно - красного света) и оптической системы формируется изображение «бесконечно удаленной» точки, которая и служит прицельной маркой. Это позволяет стрелку не переключать внимание с прицельной марки на цель и обратно, поскольку обе наблюдаются одинаково отчетливо. При той же скорости наводки коллиматорный прицел меньше и легче оптического, меньше ограничивает поле зрения, к тому же позволяет удобно целиться с обоими открытыми глазами. Миниатюризация коллиматорных прицелов позволяет использовать их не во всех типах оружия.

Довольно удачный коллиматорный прицел ПК-А разработали в БелОМО. Вместе со стандартным кронштейном крепления он весит 260 г, в качестве прицельной марки дает красную точку, имеет 8 фиксированных установок регулировки ее яркости, время непрерывной работы до 1000 ч.

Современные боевые действия введутся непрерывно и при любых условиях освещенности, а значит, возрастает роль «ночных» прицельных приспособлений. Обычный механический прицел приспосабливается для стрельбы при плохой видимости нанесением на мушку и целик светящихся точек или рисок, по которым нетрудно навести оружие в видимый силуэт цели. Но более эффективны специальные ночные прицелы, относящиеся к разряду приборов ночного видения. В таких приборах изображение местности и цели, получаемой в инфракрасных лучах, преобразовывается в видимое.

Большинство современных приборов ночного видения используют ИК область с диапазоном волн от 0,7 до 3 мкм и от 3 до 5 мкм. В основу работы таких приборов положен принцип преобразования ИК изображения в видимое. Основой их конструкции служит электронно-оптический преобразователь (ЭОП), работа которого основана на явлении фотоэффекта. Кванты света выбивают электроны с поверхности фотокатода ЭОП, электрическое поле ускоряет их и направляет на люминесцентный экран. Взаимодействие электрона с люминофором экрана вызывает видимое зеленоватое свечение. Для получения достаточно яркого изображения требуется либо подсвечивать местность ИК прожектором, либо дополнительно усиливать яркость. По первому способу работают так называемые активные приборы ночного видения («приборы нулевого поколения»). Кроме массивности они обладали еще и демаскирующим действием осветителя.



Это ускорило введение пассивных (бесподсветочных) приборов с усилением естественной ночной освещенности. Выделяются бесподсветочные приборы «первого», «второго» и «третьего» поколений. В приборах первого поколения происходит многокаскадное усиление яркости изображения, даваемого при ночном уровне освещенности. Добавление каскадов увеличило осевую длину ночных прицелов, зато позволило обойтись без прожектора. Вместе с миниатюризацией источников питания это позволило уместить весь комплекс (оптическая система, многокаскадный ЭОП, источники питания) в одном корпусе.

Один из таких приборов - отечественный ночной универсальный стрелковый прицел НСПУ (1ПН-27), имеющий трехкаскадный ЭОП. Оптическая часть включает пятилин- зовый объектив и четырехлинзовый окуляр. В поле зрения прицела проецируется изображение прицельной сетки, подсвечиваемое электролампочкой. В качестве элемента питания служит кадмий-никелевая батарея напряжением 2,5 В. Масса прицела - 2,2 кг, увеличение - 3,5х, поле зрения - 5,4 градуса, разрешающая способность - 1,8'. НСПУ позволяет вести ночью огонь на дальности прямого выстрела оружия. В лунную ночь или при использовании подсветки дальность возрастает, при низкой облачности, задымлении - сокращается.

В качестве аналога НСПУ можно упомянуть американский ночной прицел AN/PVS-2 (1967 г.), также выполненный на основе трехкаскадного ЭОП с электростатической фокусировкой. Кратность увеличения этого прицела - 4х, поле зрения - 10,7 градуса, диаметр - 90 мм, длина - 400 мм, масса - 2,6 кг, дальность действия в зависимости от освещенности - 300-400 м. В его конструкции использована волоконная оптика. 6,75-вольтовая батарея обеспечивает непрерывную работу до 100 ч.

Для сокращения осевой длины прицелов этого поколения используется высокоэффективный зеркально-линзовый объектив, как, например в германском «0рионе-80». Он имеет массу 1,8 кг, длину 290 мм, увеличение 4х, поле зрения 8 градусов и обеспечивает стрельбу на дальности до 300 м. В итальянском Ml66 увеличение уменьшено до Зх, но поле зрения увеличено до 11,7 градуса, что позволяет использовать прицел и как прибор наблюдения на дальности до 500 м. Масса Ml66 - 2 кг, длина - 410 мм.

Второе поколение составили появившиеся в 70-е годы приборы, где вместо многокаскадного усиления используется усилитель на микроканальной пластине (МКП). Каждый микроканал пластины работает как фотоумножитель. МКП увеличивает яркость изображения в десятки тысяч раз. Важным преимуществом усилителя яркости на МКП является малая чувствительность к засветкам вспышками выстрелов, сигнальными огнями и т.п. Засветка здесь носит локальный характер и не приводит к появлению ореола или «свертыванию» изображения. Кроме того, применение МКП уменьшает размеры прибора. Наиболее распространенным типом усилителя яркости на МКП является трубка, где поток электронов с фотокатода фокусируется на МКП электронной линзой, а за МКП устанавливается люминесцентный экран, т.е. МКП как бы вводится в обычный ЭОП. К пассивным приборам на МКП относится отечественный универсальный ночной прицел НСПУ-3 (1ПН-51). Трубка НСПУ-3 имеет разный входной и выходной диаметры, в прибор введена подсвечиваемая прицельная сетка. Прицел обеспечивает надежное обнаружение человека на дальности до 300-600 м, в зависимости от урдвня освещенности местности светом звезд или Луны. Масса НСПУ-3 составляет 2,1 кг, длина - 259 мм.

НСПУ-3 использует те же источники питания, что и НСПУ, имеет такой же стандартный кронштейн крепления на оружии.

К пассивным прицелам И поколения относится также американский AN/PVS-3A с кратностью увеличения 4х, полем зрения 10 градусов, массой 1,45 кг и дайной 330 мм. Прицел обеспечивает стрельбу по живой силе на дальности до 150-200 м. А английский Ml500 при увеличении Зх, массе 1 кг и длине 265 мм действует на дальности до 500 м. Все эти прицелы крепятся на оружии по «стандарту НАТО». Израильский ORT-T-2 имеет кронштейн крепления по типу наших прицелов. Масса этого прицела - 1,9 кг, увеличение - 3,5х, дальность действия - 450-700 м. Некоторые ночные прицелы рассчитаны на крепление над обычным оптическим прицелом - как, например, KN200F или KN2000 «Симрад».

Ночные прицелы развиваются вместе со всеми приборами ночного видения. Широко применяются в них ныне световод- ные волокна. Создание новых фотокатодов с повышенной чувствительностью, улучшение оптических систем и введение устройств оборачивания изображения на основе оптоволоконных элементов - все это позволило качественно улучшить характеристики ПНВ усилительного типа, повысить разрешающую способность. ПНВ с такими конструктивными решениями относятся к «поколению II+».

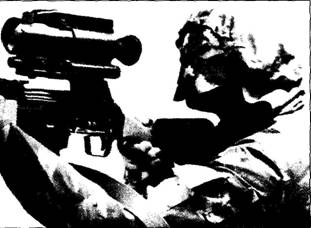

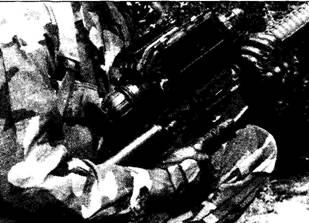

Ночной прицел тепловизионного типа американской фирмы Хьюз


В середине 80-х годов появились фотокатоды на основе арсенида галлия, обладающие в 3 раза большей чувствительностью. Применение этих высокоэффективных фотокатодов позволило создать пассивные приборы III поколения на МКП. Эти приборы отличают не только лучшее разрешение и работа при меньших уровнях освещенности (в самые темные ночи, в подземных сооружениях без освещения), но и большая компактность. Дальность действия прицелов возросла на 30%, так что прицельная дальность стрельбы ночью приблизилась к дневной.

Все современные ПНВ второго и третьего поколений имеют устройства автоматической регулировки яркости в зависимости от освещенности. Быстродействие таких устройств обеспечивает не только удобство наблюдения, но и защиту от ярких световых помех - тем более что в настоящее время разработан ряд систем (прежде всего лазерных) подавления ПНВ. К перспективам развития ПНВ усилительного типа относят повышение «квантового выхода» фотокатода, а значит, и чувствительности, расширения диапазона чувствительности в спектре длин волн до 1,5-2 мкм, увеличение разрешающей способности и поля зрения.

О значении ночных прицелов свидетельствуют хотя бы постоянные упоминания их в оценках опыта второй чеченской кампании. В частности, пользуется популярностью прицел НСПУ-5 (1ПН-83) кратностью 3,5х, позволяющий опознавать человека на дальности до 300 м. Правда, параллельно звучат сожаления, что из-за малого количества ночных прицелов в войсках бойцы слабо подготовлены к пользованию ими.

Следующим шагом стали применяющиеся с 1970-х годов тепловизионные приборы (ТПВП), «переводящие» в видимую область спектра не отраженные лучи, а собственное тепловое излучение объектов - людей, техники, активных приборов. Это излучение занимает широкий диапазон - средняя (3-5 мкм) и дальняя (8-14 мкм) ИК области - и достаточно хорошо распространяется в условиях тумана, задымления, через сети, ветви и тонкие неметаллические преграды.

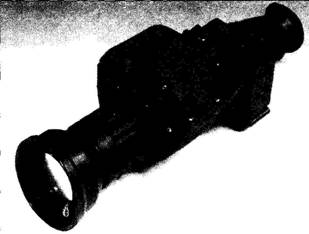

Модульный ночной прицел «Сопелем»


Для улавливания теплового излучения используются решетки миниатюрных детекторов. Детекторы преобразуют ИК сигналы в электрические, подаваемые на предварительный усилитель. Здесь они перемножаются и с помощью логической схемы преобразуются в сложный видеосигнал. Тот уже подается на трубку типа телевизионной, формирующую изображение в окуляре. «Тепловидение» - процесс довольно сложный, он требует не только специальных датчиков, но и устройств сканирования и «визуализации». Понятно, что чувствительность детектора к тепловому излучению тем выше, чем ниже его собственная температура, поэтому тепловизионные приборы содержат специальные устройства-«холодильники». Миниатюризация элементов, применение термоэлектрических охладителей уже позволили создать прицелы с весом 1,6-1,8 кг. Хотя тепловизионные прицелы уже включаются в комплект снайперских винтовок нормального и крупного калибров, цена таких приборов пока многократно превосходит цену самого оружия с патронами, и чаще они находят себе применение на переносных ракетных комплексах, тяжелых гранатометах, а также крупнокалиберных пулеметах.

Отечественный ТПВ прицел-прибор наблюдения 1ПН-86 позволяет обнаруживать цели типа «танк» на дальности до 2500 м, опознавать - на 1800 м, имеет поле зрения 1,8x3,6 градуса, минимальную массу 900 г. Не стоит доверять заявлениям о ТПВП как об «абсолютном средстве наблюдения и прицеливания» - хотя тепловидение действительно позволяет обнаруживать цели за легкими укрытиями, «видения сквозь стены» оно все же не дает.

В развитии ТПВП основные усилия сосредоточены на создании многоэлементных приемников, сопрягаемых с ПЗС (приборы с зарядовой связью) матрицами, и замене механического сканирования электронным, миниатюризации устройств охлаждения, совершенствовании схем считывания, обработки и отражения информации. Разрабатываются многослойные мозаичные приемники, разделяющие сигналы средней и дальней ИК области диапазона, что позволяет получить более информативное «цветное» изображение. Германиевые ИК детекторы планируется заменить на галлоидные соединения щелочных металлов с более высоким коэффициентом пропускания.

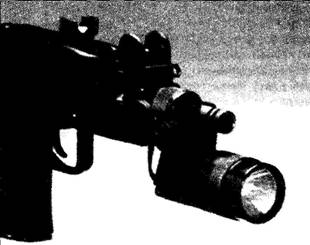

Фонарь-осветитель под стволом пистолета-пулемета Мини-Узи

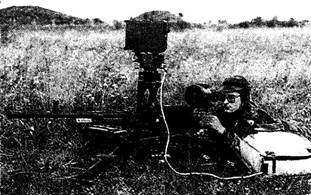

Радиолокационный прицел Фара-1 на пулемете НСВ-С-12,7



Интересны интегрированные стрелковые прицелы «день/ ночь». Так, в прицеле французской фирмы «Сопелем» дневная ветвь прицела расположена над ночной, а изображение ее проецируется на окуляр через зеркало и призму. В качестве ночной ветви может использоваться «ночная трубка» второго или третьего поколений. В «модульной прицельной системе» F7201 американской компании ITT модуль ЭОП третьего поколения может вставляться между трубкой с прицельной сеткой и окуляром оптического прицела.

Примером отечественного комбинированного прицела может служить ПОНД-4 (разработка НИИСТ МВД и НПП ОКО) для винтовки СВД и автомата АК-74М. В прицеле используются ЭОП поколения II+ с прямым переносом изображения, муль- тищелочным фотокатодом и микроканальным усилителем, автоматическая регулировка яркости. Прицельная сетка рассчитана на дальности от 100 до 1000 м (АК-74М) или от 100 до 1300 м (СВД), включает дальномерную шкалу. Кратность обоих каналов - 4х, поле зрения - 6,5 («день») и 8 градусов («ночь»), масса прицела - 1750 г.

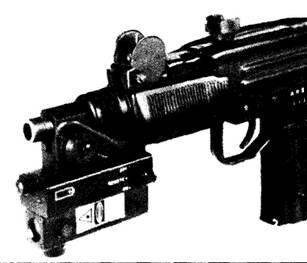

Широкое применение ныне нашли лазерные целеуказатели, крепящиеся на оружии и дающие тонкий узконаправленный световой луч. Прицеливание во многом упрощается - стрелку необходимо только навести световое «пятно» на цель и нажать на спуск. Наиболее применимы целеуказатели на затененных улицах, в помещении, в ночное время. Но при дневном свете или ярком искусственном освещенном «пятно» лазера практически неразличимо далее 30 м. В ряде случаев удобнее может оказаться обычный осветитель в виде фонарика с хорошо сфокусированным лучом. Оснащение «лазерными прицелами» всего пехотного оружия не только дорого, но и опасно. Скажем, при установке целеуказателей на оружие всего подразделения (или хотя бы «боевой группы» из трех-четырех бойцов) неизбежно возникает путаница в «пятнах», которая лишь снизит оперативность использования оружия. При этом вовсе не отрицается полезность, а иногда и необходимость лазерных целеуказателей для снайперов, бойцов групп специального назначения. Здесь «активно-пассивный» способ наводки с использованием лазерных излучателей находит все большее распространение.

Для работы с лазерным целеуказателей ИК диапазона, конечно, необходим ночной прицел или «ночная» приставка к модульному оптическому прицелу. При работе на малых дальностях могут оказаться достаточными ночные очки без использования прицела самого оружия. Как бы то ни было, лазерные целеуказатели, позволяющие контролировать точность прицеливания, уже вошли в «военные» арсеналы.

Развитие радиолокационных систем с компактными антенными решетками и портативными системами обработки сигнала привело к появлению радиолокационных прицелов, пригодных для использования с крупнокалиберными пулеметами и автоматическими гранатометами. Так, в Чечне неплохие результаты дало применение PJIC ближней разведки СБР-5 для наведения на цели (пристрелянные рубежи) пулеметов НСВ-С-12,7 и гранатометов АТС-17.

Небезуспешно введутся работы и над «компьютеризованными прицельными блоками», включающими оптический и ночной прицелы, лазерный дальномер, цифровой баллистический вычислитель с набором программ. Но подобные «блоки» пока еще слишком дорогостоящи и малонадежны, к тому же имеют высокую вероятность ошибки в определении дальности и установок прицела.
