Франция. SATCP «Мистраль»


Разработка собственного ПЗРК развернулась во Франции в конце 1970-х годов, в 1981 г. в Сатори представили первый прототип комплекса «Мистраль» SATCP («зенитный комплекс малой дальности»), В 1986 г. французская армия приняла на вооружение его доработанный вариант. Основные элементы комплекса: ЗУР в ТПК; пусковая установка - тренога с прицельным приспособлением; запросчик «свой-чужой»; ИК прицел. На треноге смонтированы сиденье стрелка-оператора и органы управления.

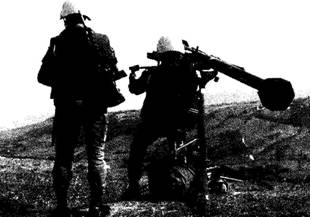

Переносной зенитный ракетный комплекс Мистраль на позиции


Ракета выполнена по аэродинамической схеме «утка», благодаря чему обладает высокой маневренностью и способностью перехватывать цели, маневрирующие с перегрузкой до 8 единиц. В носовой части ЗУР установлена ГСН, за ней - блок автопилота и сервомеханизмы рулей, далее - термические батареи, взрыватель, в среднем отсеке - осколочно-фугасная боевая часть с 1800 вольфрамовыми шариками, в хвостовом - твердотопливная двигательная установка и стабилизатор. Головной обтекатель ракеты выполнен в форме восьмигранной пирамиды и обеспечивает пропускание ИК излучения. Приемник ИК излучения (диапазон длин волн 3-5 мкм) заимствован у ракеты воздушного боя «Маджик» МАТРА и работает с глубоким охлаждением, что обеспечивает его высокую чувствительность. Взрыватели - неконтактный активный лазерный и контактный. Лазерный комбинированный взрыватель обеспечивает подрыв боевой части при величине промаха до 2 м.

Двигательная установка включает стартовый и маршевый двигатели. Стартовый (заряд нитроглицеринового пороха) предназначен для выстреливания ракеты из контейнера, придания ей начальной скорости 40 м/с и вращательного движения вокруг продольной оси. Заряд маршевого двигателя состоит из смесевого топлива, его включение производится в момент отделения стартового двигателя, в 15-20 м от стрелка. Двигатель разгоняет ЗУР до максимальной скорости 2,6 М. Управление осуществляется с помощью крестообразно расположенных рулей, а стабилизация - четырех стабилизаторов, установленных в сопловой части маршевого двигателя. «Мистраль» способен поражать самолеты (не на режиме форсажа) на дальностях до 6000 м, вертолеты - до 4000 м (из-за меньшего теплового излучения двигателей).

Прицельное устройство состоит из коллиматорного и оптического (кратность увеличения Зх) прицелов. Первый обеспечивает отображение на табло информации о последовательности операций пуска и позволяет сопровождать цель с упреждением по азимуту и углу места. ИК прицел усилительного типа используется для стрельбы в ночных условиях.

Комплекс в разобранном виде переносят два человека. На сборку и подготовку к пуску требуется около минуты, на пере- заряжание - менее 30 с. Разработан вариант с двумя ЗУР на переносной пусковой установке. ЗУР в ТПК может использоваться также в самоходных, корабельных и вертолетных комплексах.

Кроме Франции ПЗРК «Мистраль» состоит на вооружении армий ОАЭ, Австрии, Бельгии, Габона, Испании, Италии, Саудовской Аравии, Финляндии, Кипра. Характеристики

Дальность поражения цели - 0,3-6 км

Высота поражения цели - 0,015-4,5 км

Максимальная скорость поражаемых целей - 450 м/с

Максимальная скорость ЗУР - 850 м/с

Время реакции - 6-8 с

Масса комплекса в боевом положении - 43 кг

Стартовая масса ЗУР - 18 кг

Масса боевой части - 2,95 кг

Длина ЗУР - 1810 мм

Калибр ЗУР - 90 мм

Расчет - 2 человека
