Сверление паром

Сверление отверстий представляет собой одну из самых несовершенных технологических операций. Обычным вращающимся сверлом бывает подчас очень сложно получить глубокие или тонкие отверстия, а также отверстия некруглой формы. Размышляя над усовершенствованием этой операции, Дедал вспомнил, что при попадании снаряда в броневую плиту с обратной стороны ее нередко откалывается кусок металла. Причину этого легко понять, проведя простой опыт. Выложим в ряд несколько одинаковых монет и «выстрелим» еще одной монетой в крайнюю монету ряда вдоль его направления. После удара монета, лежащая с противоположного конца, отделится от остальных: по ряду монет пробежала цепочка столкновений. Если выстрелить в торец ряда одновременно двумя монетами, то с другого конца отделятся две монеты; это значит, что по выложенным в ряд монетам пробежала двойная цепочка столкновений. Поскольку бропеплита состоит из атомов, удар снаряда с одной стороны плиты порождает в ее толще миллионы межатомных столкновений, которые, пробегая сквозь плиту, вызывают отделение миллионов атомов с обратной стороны плиты.

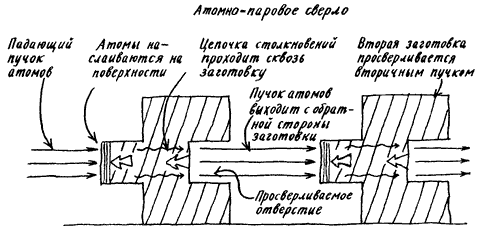

Теперь, предлагает Дедал, рассмотрим этот процесс на атомарном уровне. Если один атом железа ударится в железную пластину, он останется в ней, а цепочка межатомных столкновений, пробежав сквозь всю толщину пластины, приведет к отделению одного атома с обратной стороны. Межатомные столкновения можно считать идеально упругими, поэтому энергия внутри пластины не рассеивается, сколько бы атомов ни участвовало в этой серии столкновений. Более того, соударения в кристаллической решетке самоцентрируются, поэтому участвующие в столкновениях атомы расположены вдоль прямой. Атомное сверло, изобретенное Дедалом, представляет собой тугую «струю» металлического пара, направляемую на обрабатываемую поверхность. Скорость струи железного пара составляет примерно 800 м/с, что намного превышает скорость артиллерийского снаряда; еще лучше использовать пучок положительно заряженных ионов. Пучок ионов можно фокусировать и направлять в нужную точку, используя приемы, хорошо известные в масс-спектроскопии. Приложив к обрабатываемой детали отрицательный потенциал, ионы в пучке можно разгонять до значительных скоростей. Ударяющиеся о поверхность атомы будут наслаиваться на поверхности, постепенно образуя столбик «конденсата»; с обратной же стороны станет образовываться отверстие, углубляющееся по мере того, как оттуда выбиваются атомы. Наблюдая за работой «атомного сверла», оператор будет видеть, как из заготовки навстречу падающему пучку атомов постепенно «вытягивается» столбик металла, пока, наконец, этот столбик не вываливается из отверстия. Пучок атомов, «испаряющихся» с обратной стороны заготовки, будет, естественно, иметь те же направление, форму и энергию, что и первоначальный пучок, — соответственно его можно использовать для обработки другой детали, установленной позади первой. По сути, одним пучком можно одновременно сверлить отверстия в любом количестве заготовок, сложенных пакетом. Форма отверстия определяется просто формой сечения, которое мы придадим пучку атомов или ионов. Поэтому «атомное сверло» будет наиболее полезно при изготовлении некруглых отверстий, в особенности узких щелей, которые невозможно получить никаким другим способом. Не составит труда даже получить с его помощью отверстие диаметром всего в несколько атомов[25].

New Scientist, September 18, 1969.

Из записной книжки Дедала

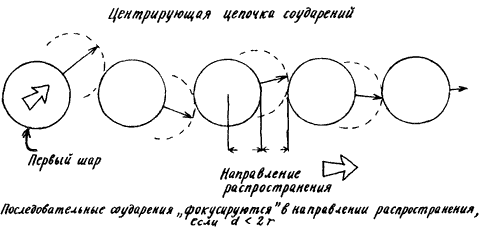

Распространение цепочки межатомных столкновений в твердом теле рассмотрено в статье Р. Силсби (Journal of Applied Physics, 28(11), 1957, p. 1246). Автор приходит к замечательному выводу: цепочка столкновений между шариками радиуса r, выложенными по прямой на расстоянии d один от другого, будет самоцентрирующейся, если d < 2r (это условие всегда выполняется для атомов в кристаллической решетке). Небольшое отклонение первоначального удара от центрального уменьшается от удара к удару, пока, наконец, столкновение не станет строго центрированным. Это подтверждается и опытом с монетками. Поэтому тепловые движения атомов, незначительные дефекты решетки и т. д. не препятствуют распространению цепочки соударений на большое расстояние. Несмотря на это, процесс, конечно, лучше вести при возможно более низкой температуре. Осуществить это не очень сложно, поскольку работу с атомными или ионными пучками все равно необходимо производить в условиях вакуума.


Примечания:



2

Интересно, что появление газовых включений в твердом теле подсказано природой. Газовые включения (окклюзии) часто наблюдаются в кварце или янтаре (см. [1]). — Прим. ред.



25

По-видимому, идея сверления паром навеяна автору электроэрозионным способом сверления отверстий, при котором металл испаряется в масляной среде под действием электрического заряда. Этот метод, разработанный в СССР, позволяет сверлить отверстия любой формы и глубины, пары металла оседают в масле и не создают «цепочки атомных столкновений». Эти методы были разработаны в СССР Н. И. Лазаренко и Б. Р. Лазаренко в 1943 г., а так называемый импульсный метод — М. М. Писаревским в 1948 г. (см. [19]). — Прим. ред.
