По морям, по волнам

Дедал размышляет о судах, представляющих новое поколение водных транспортных средств: глиссерах, судах на подводных крыльях и воздушной подушке. Хотя эти аппараты при движении испытывают гораздо меньшее сопротивление, чем обычные суда, их предельная скорость существенно ограничена (если не считать аппаратов на воздушной подушке). Типичное подводное крыло, подобно водной лыже, представляет собой в профиле дугу окружности, пересекающую поверхность воды; Дедал предлагает достроить эту дугу до полной окружности и получить большое колесо. Благодаря своему профилю такое колесо при движении по воде будет создавать подъемную силу; в то же время, поскольку колесо вращается, сопротивление окажется ничтожно малым. По проекту Дедала, судно устанавливается на четырех больших цилиндрах. Неподвижное судно удерживается на плаву благодаря выталкивающей силе, которую создают частично погруженные цилиндры; при движении же цилиндры выходят из воды. Движителем может служить обычный винт, но можно также снабдить цилиндры небольшими лопастями и вращать их от судового двигателя. Такое судно, подобно аппарату на воздушной подушке, при разгрузке может выходить на берег. Однако, чтобы обеспечить возможность движения в штормовую погоду, цилиндры, по-видимому, придется делать очень большими в диаметре. Из-за этого, вероятно, всему судну придется придать вид гигантского барабана, внутри которого находится двигательная установка и прочее. Можно использовать и нечто вроде гусениц танков, профиль которых следует подобрать таким, чтобы снизить до минимума гидродинамическое сопротивление. Дедал сомневается, удастся ли управлять таким судном при помощи обычного подводного руля, — возможно, при повороте придется притормаживать гусеницы или вращающиеся цилиндры по одному борту. Во всяком случае, такое судно в отличие от судов всех прочих типов не будет обрастать морскими организмами в подводной части: центробежная сила будет сбрасывать этих «прилипал».

New Scientist, March 10, 1966


Комментарий Дедала

Не прошло и года после опубликования этой заметки, как американцы и русские выступили с аналогичными проектами. New Scientist опубликовал сообщения об этих разработках (см. ниже), а также чертежи американского судна (см. рис.), которые вполне могли бы быть взяты из моей записной книжки. Поэтому я хочу напомнить читателю, что мой проект был опубликован раньше.

New Scientist, June 16, 1966, p. 706:

США. БЕГУЩИЙ ПО ВОЛНАМ

В мартовском номере журнала New Scientist (29, p. 638) Дедал размышлял о судах, представляющих новое поколение водных транспортных средств, и пришел к мысли, что наилучшим видом водного транспорта будет судно, способное «бежать» по воде. Патент, описанный в обзоре разработок ВМС США, показывает, что Дедал был не так уж далек от истины.

В патенте, выданном Б. Шепарду, сотруднику Военно-морской оружейной лаборатории в Уайт-Оук (шт. Мэриленд), описывается аппарат, движущийся но воде на гусеницах, подобно тому как танк движется по земле. Ширина ленты, приводящей аппарат в движение, равна ширине судна; лента проходит от носа до кормы и опирается на ролики, установленные под днищем.

Когда лента, а стало быть, и судно, движется с небольшой скоростью, корпус судна погружен в воду. Однако с увеличением скорости судно почти или полностью выходит на поверхность воды. Основное достоинство этой конструкции состоит в значительном уменьшении гидродинамического сопротивления при движении с большой скоростью.

По существу, судно движется вперед, в то время как лента по отношению к поверхности воды движется назад.

Для обеспечения максимальной тяги и подъемной силы на всех режимах движения бесконечная лента всегда движется параллельно поверхности воды. Эту задачу не удавалось решить в прежних конструкциях аналогичных судов. В данной конструкции применена пара подвижных роликов, установленных в носовой части, которые позволяют менять угол атаки в широких пределах. Изобретение предусматривает также установку в кормовой части ролика небольшого диаметра, способствующего отрыву потока воды от ленты, а также использование устройства, предотвращающего засасывание воды под днище.

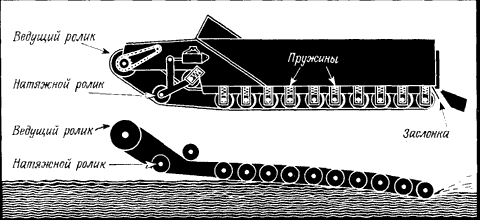

«Бегущий по волнам». (С разрешения журнала. New Scientist.)


New Scientist, July 13, 1967, p. 78:

СССР. НА КОЛЕСАХ ПО ОКЕАНСКИМ ПРОСТОРАМ

Проводятся испытания нового судна, которое вполне может стать конкурентом как судов на подводных крыльях, так и аппаратов на воздушной подушке. В конструкции используются вращающиеся цилиндры, установленные по обоим бортам на носу и корме судна, которые не только приводят судно в движение, но и создают подъемную силу, так что судно практически не касается воды. В результате гидродинамическое сопротивление существенно уменьшается, что позволяет судну двигаться с большой скоростью. Судя по всему, максимальный кпд достигается при скорости в 75 узлов.

Новое применение эффекта Магнуса было предложено советским инженером Виктором Подорвановым на основании ряда экспериментов по определению подъемной силы, создаваемой вращающимися цилиндрами разного диаметра при различных скоростях вращения и поступательного перемещения. В ходе этих экспериментов была получена точная информация относительно затрат мощности, необходимых для достижения желаемого эффекта. Обращает на себя внимание также тот факт, что подобное судно не создает килевой волны.

Опытный образец судна имеет два больших цилиндра, установленных с обоих бортов в носовой части, и два цилиндра поменьше — в кормовой части. Все четыре цилиндра приводятся в движение одним двигателем посредством гидравлической передачи. В начальный момент все цилиндры частично погружены в воду. Но по мере того, как судно набирает скорость, цилиндры поднимают его корпус все выше над водой — в конце концов корабль практически отрывается от воды и начинает перемещаться скачками. Поэтому его приходится снабжать вертикальным килем-стабилизатором и воздушным рулем, как у самолета. Да и весь корпус судна напоминает по своим очертаниям скорее самолет, чем корабль.

В настоящее время проводятся морские испытания с целью проверить, как такое судно справляется с волнами. Уже получены некоторые данные относительно эффективности подобного способа передвижения, и разработчики утверждают, что затраты мощности «существенно меньше», чем в случае судна таких же размеров на подводных крыльях. При скорости в 60 узлов цилиндры едва касаются воды, а в промежутках между касаниями судно полностью находится в воздухе. Утверждается, что достигнутая крейсерская скорость в 75 узлов может быть удвоена и даже утроена за счет усовершенствования профиля цилиндров и повышения скорости их вращения.

Если испытания докажут работоспособность конструкции, то такое судно способно конкурировать с аппаратами на воздушной подушке, поскольку оно способно перемещаться и по воде, и по суше. Благодаря цилиндрам такой корабль сможет выкатываться на берег или подниматься по наклонному слипу, а если на цилиндры надеть резиновые шины, то и ездить по дорогам. Этому судну не страшны также бревна-топляки и прочие плавучие предметы, поскольку цилиндры свободно перекатываются над ними. Конструкция запатентована (авт. свид. СССР № 184 641, выд. В. П. Подорванову; опубл. «Бюллетень изобретений», 1966, № 15. — Ред.).
