  • Глава восьмая

    Где же цель?


    Наблюдательный пункт

    Прежде чем стрелять из орудия, артиллеристу, очевидно, нужно решить, куда именно будет он стрелять, – нужно отыскать цель.

    Посмотрите на рисунок 149. Он изображает один из моментов сражения под Инкерманом в 1854 году. Вы видите: поле боя заполнено сплошными массами пехоты, конницы и артиллерии. Здесь, собственно говоря, отыскивать нечего: все цели – как на ладони.

    Совсем иную картину представляет собой современное поле боя (рис. 150).

    Благодаря огромной дальнобойности ружей, пулеметов и особенно артиллерийских орудий, увеличился прежде всего размер современного поля боя.

    Полководцы сражающихся под Инкерманом армий находились на расстоянии всего 2-3 километров друг от друга; со своих наблюдательных пунктов они могли обозревать почти все поле, сражения; в подзорные трубы они могли видеть друг друга.

    В современном же бою даже для командира полка обычно нельзя выбрать такого наблюдательного пункта, с которого он мог бы охватить взглядом все расположение своих войск и войск противника.


    Рис. 149. 1854 год. Сражение под Инкерманом


    Рис. 150. Современное поле боя перед атакой


    Возросла не только дальнобойность, возросло в то же время могущество всех видов огня. Губительный и меткий огонь противника заставляет войска рассредоточиваться, пользоваться укрытиями, прятаться в окопах. Расположиться теперь в открытую на поле боя – это значит обречь себя на верную гибель.

    Достаточно будет двух примеров.


    Рис. 151. Что осталось от германской батареи после обстрела ее русской артиллерией


    7 сентября 1914 года в бою под Тарнавкой два дивизиона 22-го германского артиллерийского полка неосторожно заняли открытую позицию; они тотчас же были уничтожены огнем русской артиллерии (рис. 151). Рисунок сделан с подлинной фотографии русского артиллериста, запечатлевшего результат огня своей батареи после окончания боя. На рисунке ясно видно действие меткого артиллерийского огня русских по открытой позиции немцев.

    25 августа в бою у Равы-Русской при таких же условиях был целиком уничтожен австрийский артиллерийский дивизион.

    Применение на войне авиации вынуждает войска укрываться не только от наземного, но еще и от воздушного наблюдения. Здесь на помощь войскам приходит искусство маскировки: оно помогает войскам не только укрываться от взоров противника, но еще и обманывать противника созданием ложных, построенных специально для отвода глаз, окопов, ложных наблюдательных пунктов, ложных огневых позиций артиллерии.

    Современное огромное поле боя производит впечатление пустынного…


    Рис. 152. НП на холме


    Рис. 153. НП на опушке леса


    Рис. 154. НП на дереве


    Рис. 155. НП на крыше дома


    Нужен опытный глаз наблюдателя, чтобы заметить среди этой пустыни то, что таится в ней на самом деле.

    Трудно в таких условиях раскрыть секрет расположения противника, обнаружить его огневые средства. Но, как это ни трудно, сделать это необходимо, чтобы артиллерия могла стрелять не наугад, а по правильно выбранным целям, нанося противнику существенный вред.

    Розыском целей занимается разведка всех родов войск, и в первую очередь артиллерийская. Разыскивают цели с помощью разнообразных, дополняющих друг друга средств разведки. Из всех этих средств основное – наблюдение за противником со специальных артиллерийских наблюдательных пунктов.

    Наблюдательные пункты – это глаза и уши артиллерии.

    Ведь основная масса артиллерии ведет огонь, расположившись за разного рода укрытиями: за холмом или в лесу, или за селением. Благодаря этому орудия – огневые позиции артиллерии – спрятаны от глаз противника.

    Но из-за этого же люди, обслуживающие орудия, – орудийный расчет – и сами не могут видеть цели. Они посылают тысячи снарядов в лицо врагу, не видя его. Их работа подобна работе кочегара на корабле, который, заботясь о его движении, не знает, что делается на – поверхности моря.

    Тот, кто производит выстрел из орудия, не видит обычно целей, по которым ведет огонь. Но зато эти цели видит тот, кто управляет огнем артиллерии, кто направляет ее снаряды в цель.

    Обычно он находится не на огневой позиции батареи: оттуда он, так же как и орудийный расчет, ничего не увидел бы. Он находится иногда довольно далеко от орудий. Расстояние не смущает его, так как ему не надо напрягать свой голос для подачи команд; он передает их по телефону или по радио. Он избирает себе такое место, которое позволяет ему видеть возможно большее количество целей. Вот это место и называется наблюдательным пунктом (сокращенно – НП).

    Каждая батарея имеет обычно несколько наблюдательных пунктов. Один из этих пунктов занят командиром батареи и поэтому называется командирским. Другой, расположенный впереди, называется передовым.

    Для своевременного предупреждения батареи о приближении к ней танков противника вблизи огневой позиции имеется ближний наблюдательный пункт, а в стороне от пункта командира иногда устраивают боковой наблюдательный пункт.

    Наблюдательные пункты устраиваются на возвышенных местах (рис. 152), на опушках леса (рис. 153), на высоких деревьях в лесу (рис. 154), на крышах домов (рис. 155) и в других местах, откуда хорошо виден нужный участок местности.

    Командирский наблюдательный пункт (КНП) располагается чаще всего в полутора-двух километрах от противника, передовой (ПНП) – ближе к нему (рис. 156).

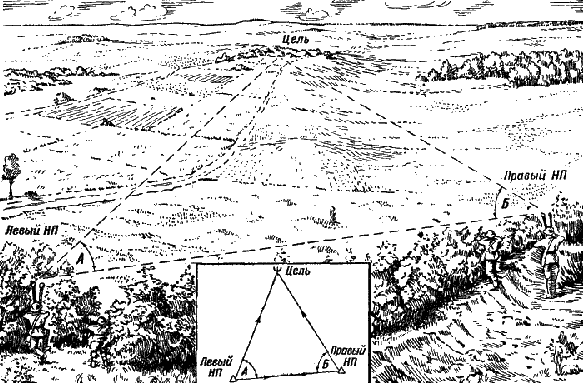

    Рис. 156. Наблюдение ведется совместно с двух наблюдательных пунктов: с командирского и с передового


    Каждый артиллерийский командир должен быть умелым наблюдателем, хорошим разведчиком. Но у командира в бою очень много работы. Поэтому в каждой артиллерийской батарее разведкой целей занимается не только сам командир, но еще и специальные разведчики-наблюдатели.

    Представьте себе, что одним из таких разведчиков являетесь вы. Вы пришли на наблюдательный пункт. В чем же будет состоять ваша работа, с чего она начнется?

    Первое, что вы должны сделать, это – ориентироваться в лежащей перед вами местности.

    Вы должны определить направление на стороны горизонта – север, юг, восток, запад: узнать, что вас окружает, название местных предметов, насколько эти предметы удалены от вас, в каком направлении лежит каждый из них, какие из них вам видны и какие скрыты от вашего взора.

    Во всем этом поможет вам верный друг артиллериста – карта.

    Но на карте, как бы ни была она подробна, даны только крупнейшие предметы, а главное, такие, которые находятся здесь постоянно.

    Между, тем, вам, чтобы обнаружить противника, следует обращать внимание как раз на мелкие признаки, на такие предметы, которые внезапно появляются и быстро исчезают.

    Следовательно, одного только знания карты недостаточно. Нужно еще неослабное внимание, нужен зоркий глаз.

    Бинокль, перископ, стереотруба

    Вообще говоря, глаза позволяют человеку видеть на очень большие расстояния, иначе мы не видели бы звезд. Но одно дело– просто увидеть, а другое дело – различить, узнать. Пешехода, например, можно заметить и с расстояния в 11-13 километров. Но на таком далеком расстоянии он будет казаться просто черной точкой. У вас не будет никакой уверенности, что эта точка именно человек, а не что-либо другое. Различить пешехода вы можете только тогда, когда он приблизится к вам на расстояние примерно в 2 километра. Таким же образом всадника можно различить только с расстояния в 3 километра4.

    Такова острота зрения человека. Может ли она удовлетворить нас? Конечно, нет.

    Ведь современное поле боя имеет в глубину не два-три, а десяток и более километров, и действуют на нем как раз те самые пешеходы и всадники, которые для невооруженного глаза различимы только с очень небольших расстояний. Невооруженный человеческий глаз не может, таким образом, справиться со всеми теми задачами, которые стоят перед ним теперь на войне. На помощь глазу должны притти оптические приборы.


    Рис. 157 «Военный» призменный бинокль


    Простейшим из них является бинокль (рис. 157). Но это не тот бинокль, каким обычно пользуются в театре. Военный бинокль – это бинокль призменный, в нем выпрямление изображений производится особого рода призмами (рис. 157). Такое устройство бинокля позволило сделать его более коротким, более легким, а поэтому и более портативным, чем обыкновенный бинокль. Но это еще не все. Небольшая длина призменного бинокля значительно увеличила его поле зрения: наблюдая в военный бинокль, вы охватываете одним взглядом пространство гораздо большее, чем тогда, когда вы смотрите в театральный бинокль. Какое это имеет значение, вы поймете, если взглянете на рисунок 158.


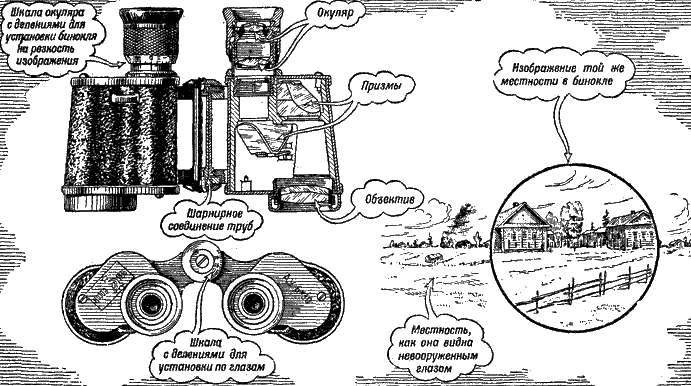

    Рис. 158. У «военных» биноклей поле зрения много шире, чем у театрального бинокля


    Большее поле зрения позволяет увидеть сразу больший участок местности, большее количество целей. У современного военного бинокля поле зрения доходит до 9 градусов.

    Бинокль, который будет у вас в руках на наблюдательном пункте, имеет шестикратное увеличение. Это значит, что бинокль повышает остроту вашего зрения в шесть раз.

    Проверьте это на деле. Приложите бинокль к глазам и скажите, как вам в него видно. Что, плохо видно?

    Не смущайтесь этим: вы еще не пригнали бинокль по глазам.

    Обратите внимание на окулярные трубки (рис. 157). Подвижная их часть может поворачиваться и имеет шкалу с делениями от 0 до плюс 5 в одну сторону и от 0 до минус 5 в другую сторону. А на неподвижной части окулярных трубок имеется черточка (риска), против которой вы установите нужное вам деление. Нуль соответствует вполне нормальному глазу, цифры со знаком минус – близорукому, со знаком плюс – дальнозоркому.

    Если вы близоруки, вам нужно окуляр приблизить к объективу, если дальнозорки, – отодвинуть его.

    Для пригонки бинокля по глазам выберите на местности какой-нибудь удаленный предмет с резкими очертаниями. Если вы носите очки, снимите их. Наведите в этот предмет пока только один из окуляров бинокля (при этом не закрывайте другого глаза). Поворачивая окулярную трубку, добейтесь наиболее четкого изображения. То же самое проделайте теперь и с другим окуляром – для другого глаза. Проделав это, запомните раз и навсегда установки обеих окулярных трубок, чтобы при пользовании биноклем сразу ставить оба окуляра на деления, соответствующие вашим глазам.

    Обратите теперь внимание на шарнирную ось (рис. 157), около которой могут при отжатом зажиме поворачиваться обе трубки бинокля. В верхней ее части тоже имеется шкала с делениями. Эти деления соответствуют различным расстояниям между зрачками глаз. Оказывается, расстояние между глазами у различных людей неодинаково.


    Рис. 159. Сводите трубки бинокля до тех пор, пока он не перестанет «двоить»


    Чтобы установить бинокль в соответствии с расстоянием между зрачками ваших глаз, отожмите сначала зажим и раздвиньте трубки бинокля до отказа. После этого, наведя бинокль в удаленный предмет, начинайте постепенно сводить трубки бинокля, пока вместо двух раздельных изображений вы не получите одно (рис. 159), или, другими словами, пока бинокль не перестанет «двоить».

    Итак, вы пригнали бинокль по своим глазам и теперь уже не жалуетесь, что в него плохо видно.

    Бинокль дает вам возможность заметить противника издалека, он помогает вам вести разведку. В этом его основное достоинство.

    Но у бинокля имеются и свои недостатки.

    Во-первых, бинокль не закреплен ни на какой опоре. Поэтому длительное наблюдение в бинокль очень утомительно.

    Попробуйте непрерывно наблюдать в бинокль хотя бы в течение получаса, и вы на опыте убедитесь, что у вас устанут и глаза, и руки. Если же вы будете наблюдать с передышками, – то опуская, то вновь поднимая бинокль, – вам трудно будет придавать биноклю каждый раз прежнее направление, находить вновь нужный участок местности.

    Единственно, что еще смущает вас, – это какие-то черточки и крестики, которые вы видите в поле зрения бинокля. Это – угломерная сетка бинокля. Пока не обращайте на нее внимания, мы познакомимся с ней немного позднее.

    Что же дает вам пока бинокль?

    Во-вторых, бинокль дает не очень большое увеличение. Бывают часто такие случаи, когда нужно рассмотреть очень далекую цель, и увеличения бинокля для этого не хватает.

    И, наконец, в-третьих, чтобы вести наблюдение через бинокль, вы должны высунуться из-за укрытия. Но тем самым вы обнаруживаете себя, даете противнику возможность заметить вас.

    Между тем всякая разведка – и артиллерийская в том числе – должна производиться скрытно. Скрытно – это значит: «я противника вижу, а он меня не видит».

    Как же добиться того, чтобы можно было вести наблюдение, не высовываясь из-за укрытия?

    Для этого нужно «видеть» не по прямой, а по ломаной линии. Глаз сам по себе на это неспособен: луч зрения – прямая линия. На помощь глазу опять-таки приходит оптический прибор – перископ.


    Рис. 160. Зеркальный перископ


    Рис. 161. Призменный перископ


    Простейший зеркальный перископ изображен на рисунке 160. В нем имеются два параллельных зеркала, расположенных под некоторым углом к горизонту; вследствие этого в нижнем зеркале видно то, что находится перед верхним. Это позволяет разведчику наблюдать за противником, не обнаруживая себя, не выходя из-за укрытия.

    Но у зеркального перископа имеются два крупных недостатка: очень небольшое поле зрения и отсутствие увеличения. Перископ поэтому никак не может заменить бинокль, точно так же как бинокль не может заменить перископ. Каждый из них имеет свои достоинства и недостатки.

    Кроме зеркального, в наши дни применяют и оптический (призменный) перископ (рис. 161). Но и он не может полностью удовлетворить артиллеристов, так как наблюдать через него можно лишь одним глазом.

    Вот почему, наряду с биноклями, на наблюдательном пункте вы найдете еще и другой, более совершенный оптический прибор – стереотрубу. Стереотруба – это как бы комбинация бинокля с перископом. Она имеет их достоинства и избавлена от их недостатков.

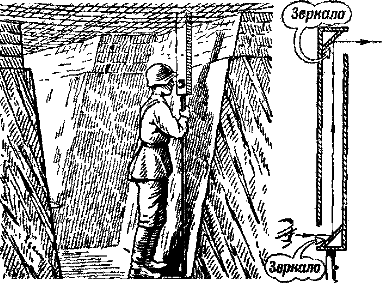

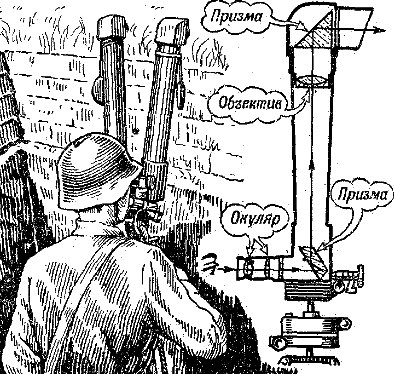

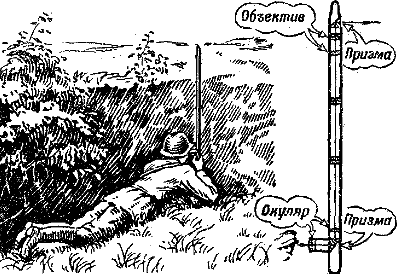

    Рис. 162. Как наблюдают в стереотрубу из окопа


    Рис. 163. Стереотруба позволяет наблюдать из-за ствола дерева


    Как и у бинокля, в стереотрубе есть объективы, окуляры и призмы (рис. 162). Однако призмы здесь не только выпрямляют изображения, но еще и поворачивают лучи света дважды на 90 градусов и таким образом дают возможность наблюдать из-за укрытия (рис. 162 и 163). Объективы стереотрубы находятся в середине труб (рис. 163), а на концах труб расположены концевые отражательные призмы. Поле зрения у стереотрубы небольшое: всего 5,5 градуса. Зато увеличение стереотрубы десятикратное – почти в два раза больше, чем у обычного артиллерийского бинокля.

    Таким образом, стереотруба решает сразу обе задачи: позволяет видеть и различать удаленные предметы и позволяет «видеть по ломаной линии».

    Несколько меньшее, чем у бинокля, поле зрения не является в этом случае большим недостатком: тренога позволяет закрепить стереотрубу неподвижно в желаемом направлении, и, при наблюдении за какой-нибудь целью, вам теперь не приходится каждый раз «ловить» ее, как это приходилось делать при наблюдении в бинокль.

    Наконец, у стереотрубы, по сравнению с перископом, имеется еще одно преимущество: она стереоскопична. Это значит: при наблюдении через стереотрубу ясно ощущается, какие предметы находятся ближе к вам, какие-дальше от вас: вы видите не плоскую, а рельефную картину, – изображение местности.

    Вообще говоря, наши глаза устроены так, что мы обычно непосредственно ощущаем глубину пространства и приблизительное расстояние до предметов, не производя никаких вычислений. Эта способность различать рельефность и удаленность предметов зависит от многих причин, а главным образом, от того, что при рассматривании близкого предмета изображения его в правом глазу и в левом глазу по своему положению на сетчатке и по форме отличаются друг от друга гораздо больше, чем при рассматривании далекого предмета. И чем дальше от нас предмет, тем меньше разница в изображениях его на сетчатках наших глаз. По этой-то разнице мы и судим, сами того не замечая, об удаленности предметов.

    Но при рассматривании очень далеких предметов разница между изображениями в правом и левом глазу получается совсем ничтожная – учесть ее уже нельзя. Поэтому за пределами полутора-двух километров человек обычно уже не ощущает глубины, он не видит, что дальше, а что ближе к нему: местность представляется ему в виде плоской картины.

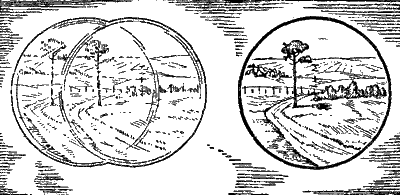

    Иначе получилось бы, если бы глаза у нас отстояли друг от друга не на 6-7 сантиметров, как это имеется в действительности, а, скажем, на 60-70 сантиметров: тогда, рассматривая даже сравнительно далекие предметы, мы все же видели бы их каждым глазом иначе, следовательно, в этом случае ощущали бы дальность предметов и их рельефность.

    Тут-то и приходит нам на помощь стереотруба.

    Объективы или концевые призмы всякого оптического прибора – это как бы глаза человека, пока он смотрит через этот прибор. Расставьте объективы или призмы шире, чем окуляры, и вы этим повысите дальность стереоскопического зрения,

    В бинокле соответствующее расположение призм позволило расставить объективы в два раза шире, чем его окуляры; это повысило дальность стереоскопического зрения в два раза.

    У стереотрубы же, когда ее трубы сведены (рис. 162), расстояние между концевыми призмами превышает расстояние между окулярами в три раза, а при разведенном положении труб (рис. 163) – в одиннадцать раз. Вот какой большой стереоскопичностью обладает стереотруба!

    Как увидим дальше, стереотруба обладает и еще одним, – пожалуй, самым важным, – преимуществом перед биноклем: она позволяет точно измерять углы; но об этом позже.

    На что вы должны обращать внимание

    Имея в своем распоряжении собственные глаза, бинокль и стереотрубу, вы можете приступить к розыску целей.


    Рис. 164. Просматривайте местность в таком порядке, как указано стрелками, тогда вы наверное ничего не упустите


    Но поле боя, как вы это уже знаете, пустынно. Пустынно потому, что противник ушел в землю, укрылся за местными предметами и складками местности, замаскировался. Наша задача – «расшифровать» его расположение, раскрыть группировку его огневых средств. Но как это сделать? С чего начать?

    Очевидно, прежде всего с изучения местности. С помощью бинокля и стереотрубы можно уже тщательно изучить весь порученный вашему наблюдению участок. Как и во всяком деле, тут нужен план: нельзя беспорядочно метаться взором от одного привлекшего ваше внимание предмета к другому.

    На рисунке 164 показано, в каком, примерно, порядке надо просмотреть весь порученный вам участок. Придерживаясь этого порядка, вы ничего не упустите, от внимания вашего не ускользнет ни одна из полос местности, ни одно из направлений наблюдения.

    При изучении местности особое внимание надо обратить на так называемые ориентиры. Самое слово показывает, что эти точки должны помочь вам ориентироваться на местности.

    Не всякий предмет пригоден в качестве ориентира. От ориентира требуется, чтобы он не привлекал к себе внимания противника: иначе противник постарается его уничтожить. Перекресток дорог, выделяющаяся на фоне леса верхушка дерева, груда камней, отдельно стоящий пень, бугор, угол рощи, угол пашни – вот лучшие ориентиры. Такие ориентиры заблаговременно выбираются старшим артиллерийским начальником. Потом определяют расстояния до них и нумеруют их; затем их номера и положение на местности сообщают всем пехотным и артиллерийским командирам, посылая им схему ориентиров (рис. 165).

    На схеме, приведенной на рисунке 165, показано четыре ориентира, один из которых, а именно №2 (край рощи), принят за основной.

    Положение остальных ориентиров показано относительно основного. Цифры 1-70, 5-00, 6-00 означают, что эти ориентиры находятся правее или левее основного на соответствующие углы, измеренные в артиллерийских угловых единицах; что это за мера – артиллерийская угловая единица, – вы вскоре узнаете.

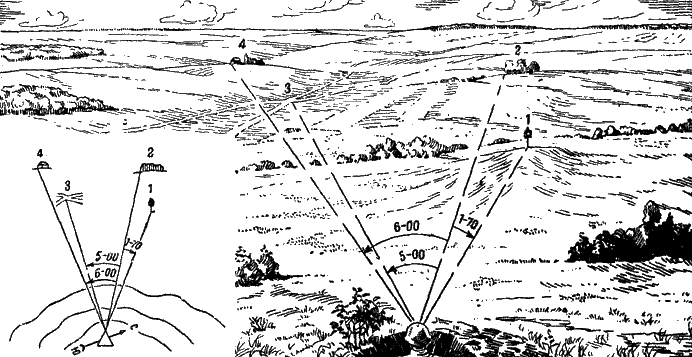

    Рис. 165. Ориентиры на местности и схема ориентиров, как она выглядит на бумаге


    Ваш командир сразу покажет и объяснит вам все ориентиры, находящиеся на вашем участке, а вы твердо должны запомнить их относительное положение на местности и в дальнейшем безошибочно и быстро наводить на любой из них бинокль или трубу.

    Изучая местность, вы должны, конечно, попутно разыскивать цели.

    На какие цели нужно обратить внимание прежде всего?

    Каждая из целей имеет свое лицо, играет свою роль в бою; но не все они одинаково важны для артиллерии. Для артиллерии важнее всего те цели, которые наиболее опасны для нашей пехоты, конницы и для наших танков; поражение этих целей и составляет первейшую задачу нашей артиллерии. Познакомимся с этими целями поближе.


    Рис. 166. Вот как выглядит пулемет противника в окопе


    Вот пулемет (рис. 166). На языке военных он носит скромное название «огневой точки». Но спросите любого бывавшего в боях пехотинца, и он расскажет вам, сколь зловредна эта «точка».

    Плохо пришлось бы пехоте, если бы в бою все пулеметы противника могли работать безнаказанно. К счастью, пулеметы можно подавить – наиболее успешно борются с ними артиллерия и танки.

    Где же искать неприятельский пулемет? По каким признакам можно его обнаружить?

    Обнаружить открыто расположенный и стреляющий пулемет нетрудно. Такой пулемет, хотя он и маскируется обычно кустиками, кочками и травой, в момент стрельбы сейчас же дает о себе знать либо пылью, либо струйкой белого дыма, быстро расплывающейся в воздухе. Ночью же хорошо заметны мигающие перед дулом пулемета «вспышки» выстрелов.

    Не удастся обнаружить пулемет во время стрельбы, – собирайте тогда против него косвенные улики. Такими уликами могут быть: движение в сторону пулемета подносчика патронов (характерная полусогнутая фигура с патронным ящиком), скопление в одном месте двух-трех людей, темное пятно, похожее на щит пулемета, темная щель с насыпанной вокруг нее, землей (щель пулеметного гнезда) и тому подобное.

    Если пулемет можно назвать злейшим врагом пехоты, то противотанковое орудие – злейший враг танка. Поразить этого врага должна опять-таки артиллерия, иначе танкам очень трудно будет прорваться в расположение противника и выполнить свою боевую задачу.

    Противотанковые орудия крупнее пулеметов, спрятать их труднее. Но зато большая часть их расположена в глубине оборонительной полосы противника – за высотами и холмами, на опушках кустов и лесов, за селениями и в самых селениях. Обычно они будут укрыты в специальных окопах, тщательно замаскированных со всех сторон. Огонь эти орудия откроют только тогда, когда танки подойдут к ним совсем близко, метров на 500-1 000. Поэтому розыск противотанковых орудий – дело весьма трудное. Найти их до начала боя можно только по косвенным уликам, тщательно наблюдая за всеми подозрительными местами, настойчиво накапливая даже самые незначительные, на первый взгляд совсем не важные, сведения.


    Рис. 167. Вероятно, здесь в кустах стоит противотанковое орудие противника


    Блеснули, например, какие-то стекла в кустах за горкой. Наблюдайте тщательно за этими кустами. Блеска больше не замечается, но вот через полчаса кто-то, пригнувшись, прошел в эти кусты и не вернулся обратно.

    Всмотритесь повнимательнее; исследуйте каждый куст. Подул ветерок – на всех кустах колышутся листочки. А вот этот широкий куст какой-то странный: листки и ветки на нем неподвижны. А за этим кустом, на траве, виднеется маленькая кучка желтой земли – один бросок лопатой (рис. 167).

    Смотрите: почему за кустами примята трава и можно различить что-то похожее на колею?

    Теперь соберите все эти улики вместе. Кусты за горкой – хорошая позиция для противотанковой пушки; вполне возможно, что противник поставил ее именно здесь. Блеск стекол, может быть, выдал командира орудия, который изучал в бинокль местность перед позицией. То, что этот блеск потом не повторялся, подтверждает вашу догадку: если бы это был наблюдательный пункт, с него наблюдали бы непрерывно. Пройти в кусты мог подносчик патронов или один из номеров орудия, посланный раньше за чем-нибудь в тыл. Странный: куст – очевидно, искусственная маска, прикрывающая орудие. Свежая земля показывает, что здесь что-то рыли. А колея осталась с ночи, когда орудие выкатывали на позицию.

    Все в целом делает весьма вероятным предположение, что здесь укрылась противотанковая пушка.

    Изучая подобно этому ряд других наблюдений-улик, вы сможете наметить такие места, в которых, вероятно, расположились противотанковые пушки.

    Другая задача – отыскать неприятельские батареи и поразить их, чтобы они не могли помешать продвижению нашей пехоты. Задача эта тоже не легкая.

    Нетрудно бить врага в открытом бою, когда видишь его. Но неприятельская артиллерия, как вы уже знаете, расположится за разного рода укрытиями и будет выполнять свою работу, оставаясь невидимой для нас. Однако, оставаясь сама невидимой, она все же будет время от времени обнаруживать себя блеском выстрелов, пылью и дымом. По этим признакам и нужно ее разыскивать на поле боя.

    Особенно легко обнаружить стреляющую батарею ночью: «вспышки» выстрелов тогда похожи на зарницу (рис. 168).


    Рис. 168. Ночью «вспышка» орудийного выстрела похожа на зарницу


    Стреляющую батарею выдает также звук выстрелов.

    Услышав звук выстрела, поверните сейчас же голову в ту сторону, откуда донесся выстрел, и заметьте в этом направлении какую-нибудь точку в расположении противника. Направьте теперь бинокль в эту точку и, не блуждая взором ни вправо, ни влево, ожидайте нового выстрела. Если при новом выстреле вам покажется, что звук донесся к вам не прямо, а чуть справа или слева, поверните опять бинокль по звуку и снова ждите выстрела. Так, исправляя с каждым выстрелом направление бинокля, вы, в конце концов, примерно правильно определите, откуда приходит звук выстрела.

    Теперь изучайте местность в этом направлении, обращая внимание в первую очередь на те места, где может быть расположена неприятельская батарея. Ищите ее за возвышенностями, за лесом, на больших полянах в лесу, за населенными пунктами (иногда и в населенных пунктах), в кустарнике.

    Иногда снаряд, падая, оставляет на земле след (борозду). Воспользуйтесь и этим обстоятельством: борозда указывает, откуда прилетел снаряд, – примерное направление, в котором надо разыскивать неприятельское орудие.

    По звукам выстрелов, а иногда по дыму, пыли или вспышкам при выстрелах вы можете судить не только о том, в каком направлении нужно вам искать батарею противника, но еще и о том, на каком, примерно, расстоянии от вас находится эта батарея.

    Дело в том, что свет и звук распространяются с различной скоростью. Свет пробегает в секунду около 300 000 километров, то-есть, говоря практически, распространяется мгновенно, а звук успеет пройти за одну секунду всего около 340 метров.

    Поэтому-то, когда вы смотрите на стреляющую батарею, то сперва видите дым, пыль или язык пламени, а затем уже, спустя некоторое время, слышите звук выстрела.

    Пустите секундомер в тот момент, когда вы заметите вспышку выстрела, и остановите его в тот момент, когда услышите звук выстрела. Вы определите таким образом, сколько секунд затратил звук на преодоление расстояния от батареи противника до вашего наблюдательного пункта.

    Помножьте теперь 340 метров на число секунд, указанное секундомером, и вы найдете приблизительное расстояние до стреляющей батареи.


    Рис. 169. Наблюдательный пункт на кладбище скрывается в искусственной могиле


    Рис. 170. Наблюдательный пункт под искусственным пнем


    Рис. 171. На сухом болоте наблюдательный пункт подделали под кочку


    Рис. 172. Бойницы в окопах


    Но все эти способы розыска батарей противника, конечно, весьма примитивны и не могут удовлетворить современную артиллерию. Пользуются ими лишь как вспомогательным средством или в тех редких случаях, когда на данном участке нет более совершенных средств – авиации и органов звуковой разведки, с которыми мы скоро познакомимся ближе.

    Для отыскания неприятельских наблюдательных пунктов существует только одно средство – тщательное наблюдение за всеми теми местами, где такие пункты могут находиться. А мы уже знаем, что находиться они могут в самых разнообразных местах. О наличии наблюдательного пункта можно судить только по целому ряду косвенных улик, например: по темному пятну-щели, по телефонным проводам, сходящимся к определенному месту, по повторному движению людей к одному и тому же месту, по блеску стекол приборов. К последнему признаку надо, впрочем, относиться с осторожностью: блеск могут дать и камешек, и банка из-под консервов, и кусок битого стекла. Только совокупность нескольких улик поможет вам найти неприятельский наблюдательный пункт. Но надо прямо предупредить, что это потребует длительной работы. Инженерное искусство и маскировка позволяют теперь строить наблюдательные пункты в виде таких предметов, на которые в прежние времена можно было не обращать внимания. К таким предметам относятся: кресты, памятники, камни, пни, кочки, кусты и даже трупы животных. Рисунки 169, 170 и 171 дают наглядное представление об этом.

    Очень важной целью для артиллерии являются танки.

    Среди всех средств противотанковой обороны главная роль принадлежит артиллерии.

    Танки, идущие в атаку, – хорошо заметная цель. Гораздо труднее заметить неприятельские танки, когда они находятся еще на выжидательных или исходных для атаки позициях. В этом случае их следует искать в лесу, в лощинах, за возвышенностями, в населенных пунктах и в других подобных местах.

    О подготовке танков к атаке иногда можно судить по шуму их моторов; по направлению звука можно попытаться определить место, где накапливаются танки.

    Неприятельские пулеметы, против станковые орудия, артиллерийские батареи и танки – вот главные враги нашей пехоты и наших танков и, тем самым, главные цели для нашей артиллерии. Но, кроме этих целей, есть еще много других. Где же искать их?

    Ответ на этот вопрос вы получите, если не оставите без внимания ни один местный предмет, ни одну складку местности в расположении противника.

    Присмотримся же внимательно к расположению противника.

    Ближе всех к нам расположена пехота противника. Видимые вами кучки земли – это окопы противника. Не все они заняты в действительности пехотой. Среди них имеются и ложные окопы. При установившемся фронте о присутствии пехоты в окопах можно судить по бойницам (рис. 172). Ружейная стрельба, иногда блеск штыка, перебежки бойцов – все это улики, свидетельствующие о наличии в данном месте пехоты.

    Немного позади окопов виднеется деревня (рис. 173). Ничто не говорит о том, что в ней имеются войска. Но вы можете не сомневаться, что в деревне расположены и пехота, и ее огневые средства (пулеметы, батальонная артиллерия).

    Километрах в двух за окопами находится лес – наибольшее препятствие для наблюдения. Разгадать, что творится в лесу, – задача почти неразрешимая, и не только для наземной, но, если лес густой и к тому же лиственный, и для воздушной разведки. Из этого, конечно, не следует, что за лесом вообще не стоит наблюдать. Тщательное наблюдение за лесными опушками, за дорогами и тропинками, ведущими в лес, все же поможет вам разгадать, что скрывается в этом лесу: резервы пехоты, танки, может быть, артиллерия.

    Немного правее леса вы видите заросли кустарника. Хотя кустарник и не в такой мере, как лес, маскирует расположение противника, но и в нем могут быть скрыты важные для нас цели: пулеметы, противотанковые пушки, пехота. Изучать кустарник надо так же тщательно, как и лес.


    Рис. 173. Вот что видите вы с наблюдательного пункта


    Еще правее и дальше вы видите опять деревню. В деревне, расположенной в ближайшем тылу противника, могут находиться его резервы, склады, артиллерийские парки и тому подобное. Непосредственно за населенным пунктом можно обнаружить иногда артиллерийскую позицию, для которой дома и сады будут служить укрытием. Поэтому надо вести наблюдение не только за населенным пунктом, но и за прилегающей к нему местностью.

    Как измерить угол

    Цель найдена. Теперь нужно определить ее местоположение, нужно точно вычислить расстояние до цели, чтобы наша артиллерия знала, куда направить свои выстрелы.

    Как же это сделать?

    Местоположение цели определяется обычно по отношению к ориентиру, – именно, по отношению к тому ориентиру, который находится всего ближе к цели. Достаточно знать две координаты цели – ее дальность, то-есть расстояние от наблюдателя или от орудия до цели, и угол, на который цель видна нам правее или левее ориентира, – и тогда местоположение цели будет определено вполне точно.

    Предположим, ради простоты, что цель находится от нас на том же расстоянии, что и ориентир. Расстояние до ориентира нам, конечно, известно заранее: мы потому и называем предмет ориентиром, что местоположение его нам уже известно. Пусть расстояние до ориентира равно 1000 метров. Одна координата цели, следовательно, уже определена. Остается определить другую: угол между целью и ориентиром, – насколько цель видна нам правее или левее ориентира.

    Чем же и как артиллеристы измеряют углы? В обыденной жизни вам не раз приходилось измерять углы: вы измеряли их в градусах и минутах. Артиллеристам же приходится не только измерять углы, но и быстро в уме переводить полученные угловые величины в линейные и наоборот. Поэтому измерение углов градусами и минутами для артиллеристов неудобно. Артиллеристы придумали совсем иную меру углов. Мера эта – «тысячная», или, как ее называют иначе, «деление угломера». Представьте себе окружность, разделенную на 6 000 равных частей. Примем за основную меру для измерения углов одну шеститысячную долю этой окружности и попробуем определить ее величину в долях радиуса.

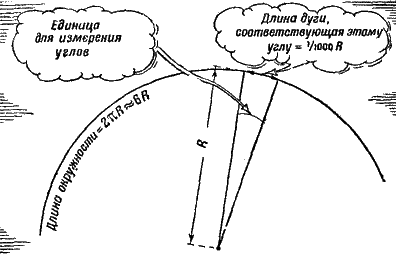

    Рис. 174. В артиллерии углы измеряют «тысячными»


    Длина любой окружности превосходит, как известно, длину ее радиуса приблизительно в шесть раз. Значит, одна шеститысячная часть окружности – та мера, которой мы решили измерять углы, – будет равна примерно одной тысячной радиуса окружности… Поэтому-то артиллерийская мера углов и носит название «тысячной» (рис. 174). Этой мерой измерять углы очень удобно. Вы убедитесь в этом сами на следующих двух примерах.

    Пример первый (рис. 175). Вы определяете угол, под которым видны с вашего наблюдательного пункта пулемет противника и отдельно стоящая сосна. Угол этот равен, оказывается, ста «тысячным». И пулемет, и сосна расположены на одинаковом от вас расстоянии-на расстоянии 2000 метров. Вас интересует, поразят ли осколки 152-миллиметровой гранаты людей у пулемета, если граната разорвется около сосны. Для этого, очевидно, надо прежде всего знать, как же велико расстояние от сосны до пулемета, если его измерять не в угловых, а в линейных величинах, то-есть в метрах.

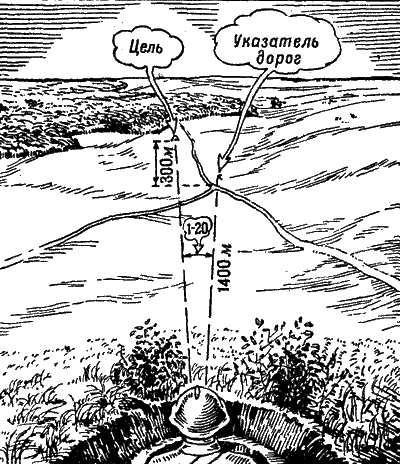

    Рис. 175. Как по углу определить расстояние от цели до ориентира


    Задача эта решается очень просто. Надо только представить себе, что ваш наблюдательный пункт – это центр той окружности, которая описана радиусом, равным расстоянию от вас до пулемета (или до сосны). Радиус, таким образом, будет равен 2 000 метров. Углу в одну «тысячную» соответствует, как вы знаете, расстояние, равное одной тысячной радиуса, то-есть в данном случае 2 метрам. А так как угол между пулеметом и сосной равен не одной, а ста «тысячным», то, значит, расстояние между пулеметом и сосной равно не 2 метрам, а 200 метрам.

    Мы знаем, что действительное поражение осколки 152-миллиметровой гранаты наносят на расстоянии до 35 метров от точки разрыва (рис. 73). Значит, в данном случае нельзя рассчитывать на поражение пулеметчиков осколками гранаты, рвущейся у сосны.

    Еще один пример (рис. 176). В канаве около шоссе вы обнаружили группу стрелков, по которой и решили открыть огонь. Вам надо вычислить расстояние до стрелков или, что то же, до шоссе.

    Для решения этой задачи воспользуйтесь телеграфными столбами на шоссе; высота их известна – она равна 6 метрам.

    Измерьте теперь угол, которым покрывается высота телеграфного столба, и вы будете иметь все данные для решения этой задачи. Допустим, что угол этот оказался равным 3 «тысячным». Но если 6 метрам соответствует с этого расстояния угол в 3 «тысячных», то 1 «тысячной» будут соответствовать 2 метра. А всему радиусу, то-есть расстоянию от вас до шоссе, будет соответствовать величина, в 1 000 раз большая. Нетрудно сообразить, что расстояние от вас до шоссе будет равно 2 000 метров.

    В действительности не все расстояния будут выражаться такими числами, как 2 000, 3 000 метров. Числа могут и не оканчиваться нулями. Но принятая в артиллерии мера для измерения углов позволяет, как в этом вы уже убедились, без всякого труда быстро находить одну «тысячную» от любого из таких чисел. Для этого надо только мысленно отделить в таком числе справа три знака, и вы получите значение одной «тысячной» этого числа. Все это проделывается очень быстро в уме.

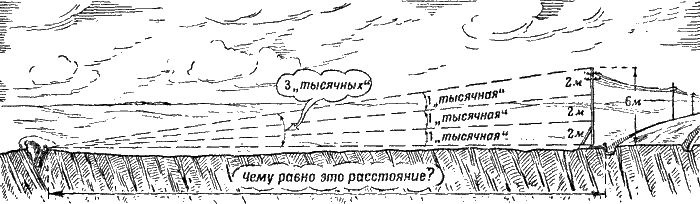

    Рис. 176. Как «тысячные» помогают определить дальность до цели


    А вот что получилось бы, если бы вы за меру углов приняли не «тысячную», а обычную, применяемую в геометрии, меру углов: один градус или одну минуту. Угол в один градус был бы равен 1/60 радиуса, а угол в одну минуту 1/3600 радиуса, и, следовательно, при решении любой из приведенных задач вам приходилось бы делить числа, выражающие расстояние до целей, не на 1 000, а на 60 или на 3 600. Попробуйте проделать это деление с любым выбранным наугад числом, и вы сейчас же убедитесь, что без карандаша и бумаги вам здесь не обойтись.

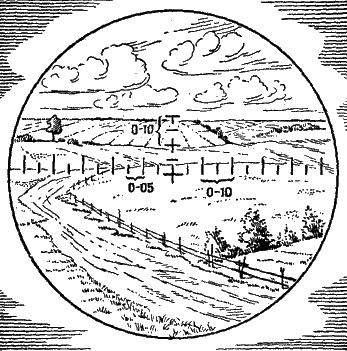

    Рис. 177. Сетка бинокля: маленькое деление равно пяти «тысячным», большое – десяти «тысячным»


    Рис. 178. Такое приспособление имеется у стереотрубы: с его помощью измеряют углы с точностью до одной «тысячной»


    Шкалы всех артиллерийских приборов приспособлены к измерению углов в «тысячных», или, иначе говоря, в делениях угломера.


    Рис. 179. Ваши пальцы могут служить вам простейшим угломерным прибором

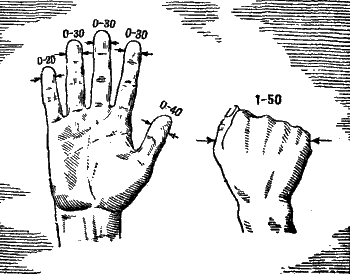

    Рис. 180. «Цена» пальцев и кулака в «тысячных»

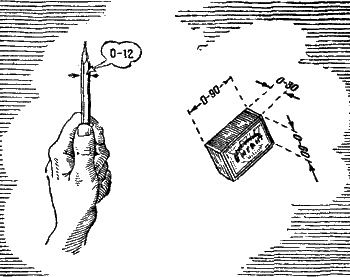

    Рис. 181. «Цена» карандаша и спичечной коробки в «тысячных»


    Вспомните, что в поле зрения бинокля вы всегда видели сетку с делениями (рис. 177). Эти деления и есть «тысячные». Самое маленькое деление сетки равно пяти, а большое – десяти «тысячным».

    На рисунке 177 эти деления обозначены не просто числами «5» и «10», а с приставленными слева нолями – «0-05» и «0-10». Так пишут и произносят артиллеристы все величины в «тысячных», чтобы избежать ошибок в командах. Если нужно скомандовать, например, «правее 185 «тысячных», то произносят это число, как номер телефона: «один восемьдесят пять», а пишут 1-85.

    Сетка с делениями, такая же, как в бинокле, имеется и в поле зрения стереотрубы. Но стереотруба имеет еще угломерную шкалу снаружи.

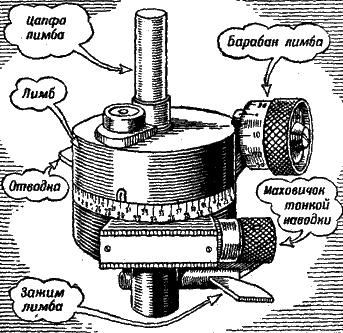

    На рисунке 178 показаны те части стереотрубы (лимб и барабан лимба), с помощью которых можно производить более точно, чем по сетке, измерение горизонтальных углов.

    Окружность лимба стереотрубы разделена на 60 частей, и поворот лимба на одно деление соответствует, таким образом, 100 «тысячным». Окружность же барабана лимба разделена на 100 частей, и полный оборот барабана заставляет передвинуться лимб трубы всего только на одно деление. Таким образом, деление барабана соответствует не 100 «тысячным», а всего одной «тысячной». Это позволяет уточнять показания лимба в сто раз и дает возможность стереотрубой измерять углы с точностью до одной «тысячной».

    Но не только с помощью этих сложных приборов можно измерять углы. Ваша ладонь и ваши пальцы могут стать неплохим угломерным прибором, если только вы определите, сколько в них заключается «тысячных», какова «стоимость» их, или, как говорят артиллеристы, какова «цена» ладони и пальцев. Как это сделать, показано на рисунке 179.

    Главное, о чем надо помнить при таком измерении, – это о вытягивании руки на полную ее длину.

    Разные люди имеют разную длину руки и разную ширину пальцев. Поэтому каждый разведчик-наблюдатель должен заранее определить «цену» своей ладони, своих пальцев. «Цена» эта не будет сильно отличаться от указанной на рисунке 180.

    Понятно, что таким простейшим «угломером» может явиться всякий предмет, «цену» которого в «тысячных» вы заблаговременно определили. На рисунке 181 показаны такие предметы и их «цена» в «тысячных».

    Как измерить расстояние до цели

    До сих пор мы рассматривали для простоты такой случай, когда цель и ориентир находятся на одном удалении от нас. В действительности же цель бывает обычно расположена дальше или ближе ориентира. Насколько именно дальше или ближе, – придется решать вам. Какими же средствами и приемами измерения можете вы для этого воспользоваться?

    В обыденной жизни мы чаще всего измеряем расстояния промером: шагами, рулеткой, мерной цепью.

    Здесь, очевидно, эти средства непригодны.

    Обычно в бою расстояния вам придется измерять самым простым приемом – на-глаз. Для этого воспользуйтесь прежде всего известным уже вам свойством глаза различать предметы, только начиная с некоторой определенной дальности. Зная, с какого расстояния какой предмет перестает быть ясно различимым, вы сможете, примерно, судить о дальности.

    Есть еще и другой способ глазомерного определения дальности.

    Представляете ли вы себе величину одного километра на местности? Постоянной тренировкой добейтесь ясного представления об этой величине. Тогда, сравнивая неизвестное для вас расстояние с этим привычным для вас масштабом, вы и определите на-глаз это расстояние.

    Было время, когда дальность до цели измеряли всегда на-глаз, пользуясь глазомером. Не потерял глазомер своего значения и сейчас. Глазомер и в наше время необходим каждому военному. Но попробуйте без всякой предварительной тренировки определять на-глаз большие расстояния до предметов и затем сверять их, например, с картой. Вы тотчас же убедитесь в том, что наделали крупных ошибок. Не удивляйтесь, если на первых порах вы будете ошибаться даже на 100%. Это совершенно неизбежно: глазомер не дается сразу, и выработать его в один день нельзя. Его можно выработать только постоянной тренировкой в различное время года, на различной местности и при самых разнообразных условиях.


    Рис. 182. Дальномер типа «Инверт» с базой в 1,25 метра


    И все же, даже после хорошей тренировки, большие расстояния определять глазомером можно лишь весьма приблизительно, весьма грубо. Поэтому-то и не измеряют сразу дальность от себя до цели, а пользуются известным уже расстоянием до ориентира и на-глаз прикидывают лишь небольшое расстояние между ориентиром и целью. В этом случае ошибка не может быть велика.

    Но все же ошибка в большинстве случаев будет.

    Артиллеристам же важно знать дальность до цели возможно более точно. Поэтому при всякой к тому возможности артиллеристы не ограничиваются измерением дальности на-глаз, а применяют специальные приборы и способы.

    Одним из таких приборов является оптический дальномер (рис. 182).

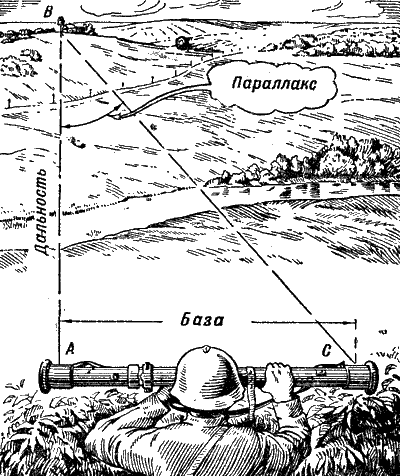

    Рис. 183. Зная длину одного катета (базы) и величину «параллакса», вы мотете определить длину другого катета (дальность)


    Измерение расстояний дальномером основано на тригонометрическом решении прямоугольного треугольника АВС (рис. 183) по одной его стороне и углу (параллаксу).

    В этом треугольнике сторона АС называется «базой». База находится в самом дальномере. На концах базы, в точках А и С расположены призмы, направляющие лучи света от точки В, то-есть от цели, внутрь дальномера.

    Угол, под которым из точки В видна база, – параллакс, – можно измерить; его и измеряет дальномер. Величина самой базы известна: она для данного дальномера постоянна. Требуется по этим данным определить сторону АВ, то-есть расстояние до цели. Задача эта решается весьма просто с помощью тригонометрии. Но вам ее даже не придется решать, за вас ее решит сам дальномер, и решит ее таким наглядным способом. Рассматривая цель через дальномер, вы увидите не одно изображение цели, а два – одно прямое и одно перевернутое (рис. 184). Сначала эти изображения не будут находиться на одной вертикальной линии. Не смущайтесь этим и начинайте вращать измерительный валик дальномера до тех пор, пока оба изображения цели не окажутся точно одно над другим (рис. 184). Как только вы этого достигли, посмотрите на дальномерную шкалу, находящуюся тут же, в поле зрения дальномера, и вы прочтете на ней расстояние до цели.

    Дальномер значительно уточняет определение расстояний: ошибки при определении расстояний дальномером с базой в 1,25 метра не превышают 4% измеренного расстояния.

    Но у дальномера есть и очень крупные недостатки. Чтобы ошибки дальномера не превышали 4%, нужна база в 1,25 метра, – это значит, что дальномер должен иметь трубу в 1,25 метра длиной. А чтобы еще уменьшить ошибки, пришлось бы еще увеличить и базу. На войне в поле работать с таким громоздким прибором нелегко. Трудно и спрятать его в окоп, так как дальномер не перископичен, в него нельзя наблюдать из-за укрытия.

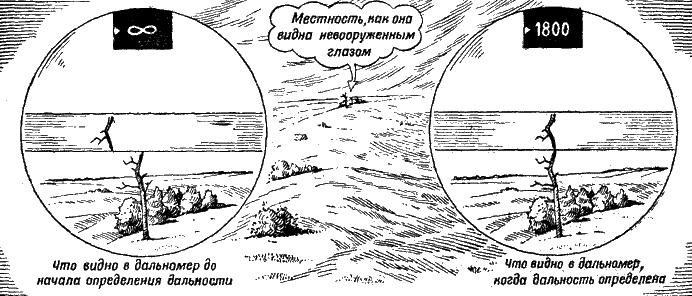

    Рис. 184. Дальномер сам показывает расстояние до цели


    Чтобы дальномер не давал больших ошибок, приходится часто его выверять.

    Все это приводит к тому, что дальномерами снабжают далеко не все батареи, а лишь те, которым он особо необходим и которые могут с успехом использовать его.

    Так или иначе, расстояние до цели вы определили.

    Заметим, что расстояние это можно выражать с одинаковым правом как в метрах, так и в делениях прицела. Прицелы большинства наших орудий имеют шкалу с делениями, каждое из которых равно 50 метрам. Поэтому, скажете ли вы, что дальность до цели равна, например, 2 000 метров или что она равна 40 делениям прицела, – артиллеристу это будет одинаково понятно.


    Рис. 185. «Ориентир 3, вправо 60, больше 4, стреляющий пулемет»


    Теперь мы знаем, как нужно определять углы и расстояния; попробуем использовать наши знания на деле.

    Допустим, что вы обнаружили стреляющий пулемет (рис. 185). Ближайший к нему ориентир – ориентир № 3 (указатель дорог). Расстояние до этого ориентира известно-28 делений прицела. Надо сообщить командиру, находящемуся недалеко от вас, положение пулемета на местности.

    Поступайте так, как мы говорили. Измерьте прежде всего угол между целью и ориентиром № 3. Оказалось, что пулемет влево от ориентира на 120 делений угломер а. Прикиньте на-глаз, насколько пулемет находится дальше или ближе этого ориентира. Допустим, что пулемет дальше ориентира № 3 на 6 делений прицела (300 метров). Тогда вам следует передать так: «Ориентир 3, влево один двадцать, больше 6, стреляющий пулемет».

    Обратите внимание на приведенную формулировку целеуказания, на порядок расположения в ней слов. Этот порядок установлен не спроста. Он облегчает розыск цели тому, кому вы указываете ее положение. Действительно, посмотрите, что будет делать начальник, получив от вас это целеуказание. Он отыщет сперва на местности ориентир № 3, отложит от него влево угол в 120 делений угломера и в этом направлении на указанной вами дальности (больше 6) станет разыскивать цель.

    Итак, цель обнаружена, положение ее на местности определено. Что делать дальше?

    Каждую найденную цель, каждое наблюдение вы должны тотчас же занести в «журнал разведки», имеющийся на любом наблюдательном пункте. В соответствующих графах журнала вы запишете положение цели на местности, время ее обнаружения и ваши соображения о том, насколько достоверно то, что вы обнаружили.

    Все эти данные необходимы потому, что разведку целей ведете не вы один. Одновременно с вами ведут ее и другие наши наблюдатели, с других наблюдательных пунктов. То, что не подмечено вами, может быть дополнено, уточнено, исправлено другими. Все данные разведки впоследствии поступят в штаб, там их систематизируют по месту и по времени и точно установят, что из добытого всей разведкой в целом можно считать достоверным и что – сомнительным.

    Теперь остается только нанести обнаруженную цель на карту. Это поможет батарее быстрее и точнее рассчитать по карте все данные для стрельбы по цели.

    Рисунок 186 показывает, как наносят обычно цель на карту.

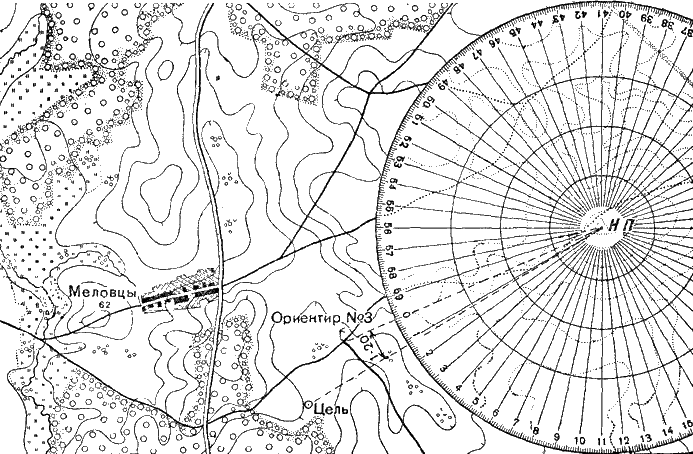

    Рис. 186. Пользуясь артиллерийским целлулоидным кругом и циркулем или линейкой, вы нанесете цель на карту


    Измеренный вами на местности угол между ориентиром и целью вы отложите на карте с помощью прибора, без которого не может обойтись в бою ни один командир-артиллерист. Прибор этот – целлулоидный круг. Окружность его разделена на 600 частей, и, следовательно, точность измерения и построения углов равна 10 «тысячным».

    Расстояние же от наблюдательного пункта до цели вы отложите с помощью циркуля или обыкновенной миллиметровой линейки. Понятно, что способ этот даст достаточную точность только при условии, если дальность до цели определена точно и ориентир, относительно которого вы определяете положение цели, точно обозначен на карте.

    Другие способы разведки

    Даст ли тот способ наблюдения, который мы только что описали, совершенно точное определение местоположения цели? Нужна признаться, что, к сожалению, способ этот не дает вполне точных результатов.

    Углы, правда, удается вычислить с очень большой точностью: тут помогает нам такой совершенный оптический прибор, как стереотруба. Зато с определением дальности до цели дело обстоит не совсем благополучно: определение это приходится большей частью производить на-глаз. А такое определение всегда может быть только приблизительным.

    Можно, конечно, и для определения дальности воспользоваться оптическим прибором – дальномером. Но вы уже знаете, что в боевых условиях он не очень удобен и далеко не всегда будет в распоряжении артиллеристов.

    По всем этим причинам ни один из ранее изложенных способов определения дальности цели нас не может вполне удовлетворить. Поэтому нам надо познакомиться еще с одним способом, самым точным из всех.

    Известно, что мы обладаем способностью на небольших расстояниях чувствовать удаленность предметов от наших глаз по усилию мышц, поворачивающих глаза в стороны. Чем сильнее приходится нам сводить глаза, тем, очевидно, ближе к нам находится предмет. По тому, на какой угол повернуты глаза, мы можем определить, на каком расстоянии от нас находится рассматриваемый предмет.

    Очевидно, такое определение дальности, основанное не на математическом вычислении, а на ощущении, не отличается особой точностью. Но если бы мы даже и могли при взгляде на предмет измерять углы поворота глаз с точностью до одной «тысячной», все равно, при определении дальности у нас получались бы значительные ошибки: слишком уж мало расстояние между глазами, оно равно всего-навсего 6-7 сантиметрам.

    Другое дело, если бы мы могли раздвинуть наши глаза на метры или даже на километры: тогда точность определения этим приемом расстояний повысилась бы во много раз.

    Этого именно и достигают при «сопряженном» наблюдении… Роль пары глаз тут берут на себя два наблюдательных пункта. Они располагаются на точно отмеренном расстоянии в 1-2 километра друг от друга. Наведя стереотрубы друг на друга, наблюдатели обоих пунктов определяют точно направление «базы», на которой они расположены. Затем оба «глаза», и правый и левый, то-есть оба наблюдателя, начинают смотреть через свои стереотрубы на цель. При этом каждый записывает, на какой угол пришлось ему повернуть трубу от базы, чтобы увидеть цель. Все эти данные изображают затем на чертеже (на «планшете»). Получается: схема, показанная на рисунке 187.


    Рис. 187. «Сопряженное» наблюдение


    Ясно, что цель окажется в точке пересечения обеих линий, показывающих направление «взгляда» того и другого наблюдателя.

    Таким образом, местоположение цели определено на планшете. Остается теперь по этим данным вычислить дальность до цели в метрах. Это уже совсем не трудно, так как на планшете артиллеристы наносят, конечно, не только базу сопряженного наблюдения и засеченную им цель, но и точку, где стоит орудие (батарея). Все вычерчивается в одном масштабе. Значит, достаточно лишь приложить масштабную линейку к точкам цели и орудия, чтобы узнать дальность до цели.

    Сопряженное наблюдение дает возможность нанести на планшет (на карту) большое количество целей, но все же не все. Оно не может обнаружить цели, не видимые с наземных наблюдательных пунктов, то-есть главным образом батареи противника. Здесь-то нам и приходит на помощь упоминавшийся уже способ разведки – звуковая разведка, или «звукометрия».

    В сводке о действии 1-й французской армии имеется указание, что за время с 7 апреля по 8 августа 1916 года звукометрической разведкой было определено местоположение 974 германских батарей, при этом большинство из них было определено с ошибкой, не превышающей 50 метров. Этим французская артиллерия была обязана профессору Эсклангону, поставившему на службу артиллерии разработанную им теорию акустики орудий и снарядов.

    Надо, однако, сказать, что впервые вопрос об определении местоположения стреляющих батарей по звуку их выстрелов был поставлен и разработан русскими еще в 1909 году. Но командование царской армии не сумело реализовать это ценное начинание. Так заглохло это дело в России, для того чтобы возродиться через пять лет на полях Франции.

    В чем состоит основной принцип работы звукоразведки?

    Всем вам, конечно, приходилось слышать когда-нибудь выстрел из артиллерийского орудия, но немногие знают, что выстрел порождает обычно не один, а целых три звука.

    Самый выстрел – взрыв пороха – порождает так называемую дульную волну.

    Летящий снаряд, уплотняя перед собой частицы воздуха, создает, – в том случае, если скорость его полета больше скорости звука, – другую, известную уже вам, волну – балистическую, или снарядную.

    Наконец, при падении или разрыве снаряд посылает еще одну звуковую волну – волну разрыва.

    На рисунке 188 показан снаряд, только что вылетевший из орудия; на рисунке видны дульная и снарядная волны. Волны этого рода отличаются от обычных звуковых волн тем, что сопровождаются резким изменением давления – таким резким, что в окнах домов, расположенных невдалеке от стреляющего орудия, зачастую начинают дрожать стекла, а иногда стекла даже совсем вылетают из окон.

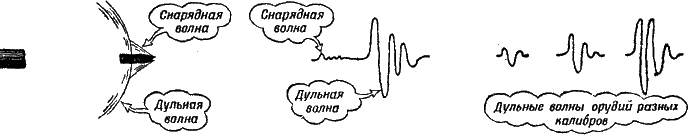

    Рис. 188. Звуковые волны, порождаемые орудием и снарядом, и их запись на ленте звукометрической станции


    Вот это изменение давления воздуха, порожденное дульной волной, и можно уловить особым прибором. Прибор этот устроен так, что он не только вычерчивает под влиянием изменения давления кривую черту на подвижной ленте (рис. 188), но и отмечает с точностью до тысячной доли секунды, когда именно произошло колебание давления.

    Современная звукометрическая станция (рис. 189) – очень сложный и точный механизм. Главными ее частями являются звукоприемники и регистрирующий прибор, связанные между собой проводниками тока.

    Звукоприемник (рис. 189) – это жестяной бак с узким горлышком, в которое вставлен тепловой микрофон, состоящий из тонких раскаленных электрическим током проволочек

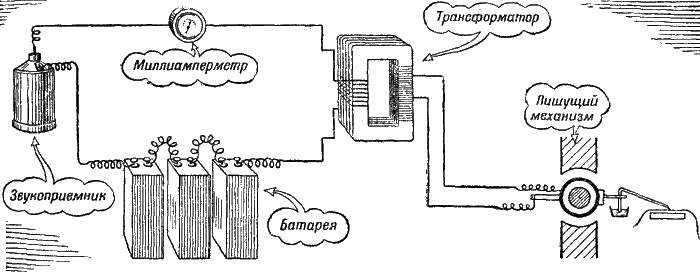

    Рис. 189. Схема звукометрической станции


    Назначение звукоприемника состоит в том, чтобы передать энергию дошедшей до него дульной волны специальному перу, которое укреплено над подвижной бумажной лентой. Под влиянием переданной ему энергии перо начинает двигаться и чертить линию на ленте. Чем сильнее волна, тем больше энергии дойдет до пера и тем сильнее отклонится оно от первоначального положения: это значит, что перо выведет на ленте кривую большего размаха.

    Передать энергию дульной волны перу, однако, нелегко. Приходится делать это не непосредственно, а через ряд промежуточных звеньев.

    Вот далеко не полное перечисление тех, лишь основных, явлений, которые происходят в звукоприемнике и в регистрирующем приборе.

    Под влиянием дошедшей до звукоприемника дульной волны давление внутри бака меняется, воздух в нем начинает словно пульсировать: он то сжимается, то расширяется.

    Это вызывает движение воздуха в горлышке бака: в горлышке возникает как бы ветерок.

    Из-за этого ветерка раскаленные проволочки теплового микрофона слегка охлаждаются.

    Это сразу отзывается на их электрическом сопротивлении: сила тока в цепи меняется: ток начинает пульсировать подобно воздуху в звукоприемнике.

    Поскольку сила электрического тока периодически меняется, постольку можно постоянный ток преобразовать трансформатором в переменный.

    А переменный ток, пройдя по обмотке катушки, подвешенной между полюсами сильного электромагнита, заставит эту катушку повернуться на тот или иной угол.

    Наконец, с катушкой скреплено то самое перо, которое чертит кривую на ленте.

    Представьте себе теперь, что один из звукоприемников поставлен на поле боя. В момент прихода к нему звуковой волны перо регистрирующего прибора начинает чертить кривую. По началу записи вы можете легко определить момент прихода волны к этому звукоприемнику. Если же на некотором расстоянии от этого звукоприемника поставлен еще второй звукоприемник, то к нему звуковая волна придет или одновременно, или раньше, или позже, чем к первому.

    Предположим, что источник звука и наши звукоприемники расположены так, как показано на рисунке 190. Расстояния от источника звука до обоих звукоприемников одинаковы; очевидно, и звук до них дойдет одновременно, но тогда, как видно из чертежа, источник звука должен находиться обязательно на перпендикуляре, восставленном в середине звуковой (акустической) базы (рис. 190). Во всех других случаях (рис. 191 и 192), когда расстояния от источника звука до звукоприемников не равны, очевидно, и звук дойдет до них не одновременно. Прибор позволит учесть эту «разность времен» и покажет, к какому – правому или левому – звукоприемнику звук пришел раньше, а к какому позже. Тогда, пользуясь специальными таблицами или счетной линейкой, звукометристы смогут уже построить направления на источник звука (рис. 191 и 192).

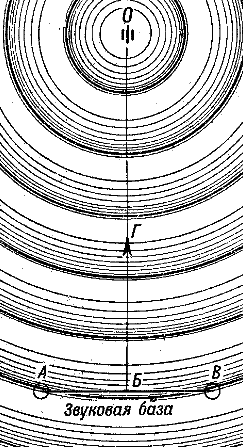

    Рис. 190. Звук выстрела дошел до обоих звукоприемников в одно и то же время; значит, стреляющая батарея находится на одинаковом расстоянии от обоих звукоприемников, то-есть на перпендикуляре к середине «звуковой базы»

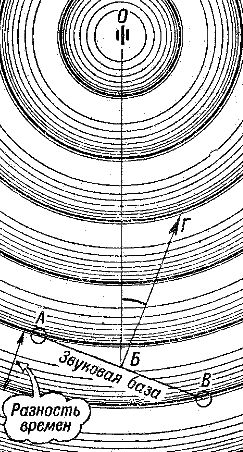

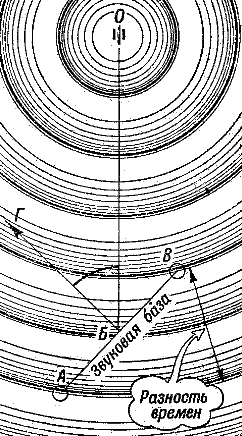

    Рис. 191. Звук выстрела достиг прежде левого звукоприемника; значит, стреляющая батарея ближе к этому звукоприемнику, то-есть находится влево от перпендикуляра к середине «звуковой базы», угол ОБР пропорционален «разности времен»


    Рис. 192. Звук выстрела, достиг прежде правого звукоприемника; значит, стреляющая батарея находится вправо от перпендикуляра к середине «звуковой базы»; «разность времен» больше, чем на рис. 191, больше и угол ОБГ


    Чтобы определить, где же именно в этом направлении находится цель, надо взять еще одну пару звукоприемников и так же построить второе направление на звучащую цель. В точке пересечения обоих направлений и будет находиться неприятельская батарея.

    Для контроля работы берут еще и третью пару звукоприемников. Пересечение всех трех направлений в одной точке (рис. 193} будет служить гарантией точности.

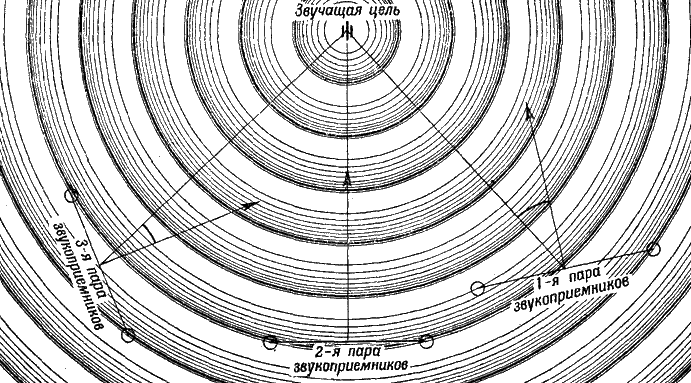

    Рис. 193. Чтобы определить местоположение стреляющей батареи, нужно иметь две, а лучше три пары звукоприемников


    Все эти расчеты производятся обычно по записям дульной волны, так как обработка записей баллистической волны значительно сложнее.

    В настоящее время записи звуковых волн могут производиться перьями на бумажной ленте или лучами света на фотопленке.

    Полученные на ленте записи дульных волн обрабатываются на центральном посту (рис. 194). Расстояния между началами кривых каждой пары звукоприемников позволяют определить «разность времен», а зная ее, можно построить на планшете углы, определяющие направление на цель (рис. 193).


    Рис. 194. Центральный пост звукометрической станции


    У звуковой разведки есть и помехи. Звукоприемники автоматически откликаются на все звуки выстрелов, разрывов снарядов и взрывов. И если не принять специальных мер, то на ленте звукометрической станции окажется столько записей, что разобраться в них будет очень трудно, а может быть, и невозможно. Чтобы этого не случилось, перед звукоприемниками выставляют предупредителя – слухача, на таком удалении, что звуки выстрелов батарей противника доходят до него раньше, чем до звукоприемников. Этот слухач, получив указания от командира, пускает в ход звукометрическую станцию только в те моменты, когда до него доходят засекаемые станцией звуки (выстрелы батарей противника). Для того чтобы пустить станцию в ход, слухачу достаточно нажать кнопку на так называемом блок-приборе – предупредителе. Тем самым в цепь станции включается ток, а значит, приводятся; в действие и звукоприемники, и регистрирующий прибор.

    Существенной помехой в работе звукометрических станций может являться также неблагоприятная погода, например: сильный ветер любого направления (более 7 метров в секунду); попутный ветер (от противника к нам), более сильный у земли, чем в верхних слоях атмосферы; температура воздуха, более высокая в верхних слоях атмосферы и менее высокая у земли.

    В таких случаях дальность действия звуковой разведки резко уменьшается, а иногда эта разведка и вовсе оказывается невыполнимой.

    Таким образом, являясь хорошим средством разведки, звукометрия все же не всегда успешно справляется со своей основной задачей – розыском укрытых батарей противника. Кроме того, она, конечно, не помогает находить те из не видимых с земли целей, которые не выдают себя звуками выстрелов, например штабы, колонны войск в тылу.

    Во всех этих случаях на помощь артиллерии приходят средства воздушной разведки – самолеты и привязные аэростаты.

    Рисунок 195 дает наглядное представление о сравнительных возможностях наземного наблюдения, наблюдения с аэростата и с самолета. Что недоступно одному, – доступно другому, что недоступно другому, – доступно третьему.


    Рис. 195. Чем выше наблюдатель, тем больше его кругозор и тем меньше мешают ему складки местности и местные предметы


    Десятки лет аэростаты пользуются славой прекрасных разведчиков на полях сражения.

    В русско-японскую войну 1904—1905 годов, когда самолетов еще не было, привязные аэростаты были единственным средством наблюдения за тылом противника и обнаружения местоположения его батарей.

    Неплохо поработали аэростаты и в мировую войну. Редкие в начале этой войны, они позднее стали маячить решительно на всех участках фронтов как у нас, так и в Западной Европе.

    На более важных участках фронта аэростаты располагались иногда на расстоянии 1-2 километров друг от друга.

    Гражданская война дала также блестящие примеры работы аэростатов, согласованной с работой бронепоездов и речных флотилий, то-есть в условиях исключительно маневренной войны. Особенно были ценны аэростаты при недостатке или отсутствии на фронте самолетов.

    Привязной аэростат – в сущности тот же наблюдательный пункт, но поднятый на недосягаемую для наземного наблюдателя высоту. В довольно поместительной корзине аэростата можно устроиться вполне удобно, взяв с собой все приборы, необходимые для стрельбы и наблюдения.

    С аэростата можно наблюдать многое из того, чего не видно с наземных наблюдательных пунктов, что скрыто в складках местности и за местными предметами. Аэростат дает возможность определить не только направление на стреляющую батарею, но достаточно точно и место ее расположения.

    Наконец, с аэростата открывается очень большой кругозор.

    Но аэростат сможет успешно работать в бою лишь при условии надежной охраны его от вражеских самолетов и от огня дальнобойной артиллерии, для которых он является заманчивой и сравнительно легко уничтожаемой целью. Поэтому широкое использование аэростатов окажется возможным далеко не всегда.


    Рис. 196. Аэрофотоснимок: видна река и мост через нее


    Самолет – отличное средство разведки, с помощью которого можно наблюдать с очень большой высоты или даже отправиться к противнику и – как бы ему это ни было неприятно – проникнуть в тайны его расположения. У самолета для выполнения этой задачи есть два способа: визуальная разведка (непосредственное наблюдение) и фотографирование. И первый, и второй способы решают, в сущности, одну и ту же задачу: обнаружить цель, не видимую с наземных наблюдательных пунктов, и определить ее положение на карте. Наилучшее, более точное решение этой задачи дает фоторазведка. Поэтому визуальная разведка и сопровождается обычно фотографированием обнаруженных целей. Фотоснимок (рис. 196) дает возможность разыскать такие цели, которые при современном состоянии маскировки не могла бы обнаружить визуальная разведка с самолета, А главное, фотоснимок позволяет весьма точно нанести цель на карту, что при визуальном наблюдении можно сделать лишь приближенно.

    Для дешифрирования (раскрытия, разгадывания) целей снимок сбрасывается с самолета на установленные для этого приемные пункты артиллерии; оттуда он передается в специальные артиллерийские фотолаборатории для немедленного проявления и обработки.

    Нельзя, однако, забывать, что полеты разведывательной и артиллерийской авиации над территорией, занятой противником, осуществить будет не легко. Многочисленные и сильные средства противовоздушной обороны (ПВО) противника всегда могут воспрепятствовать нашим самолетам наблюдать и фотографировать цели прямо сверху. Но с самолетов отлично можно наблюдать цели и летая над своим расположением, под защитой своих средств ПВО. Такой способ работы артиллерийской авиации и будет, очевидно, основным в будущих войнах.

    Итак, у артиллерии есть много видов и средств разведки, Умелое использование их в бою и сведения, полученные разведкой пехоты, конницы и всех других родов войск, дают право рассчитывать на то, что наиболее важные цели для артиллерии будут разысканы.









    Главная | В избранное | Наш E-MAIL | Добавить материал | Нашёл ошибку | Вверх
