• Выбор инструментальных средств моделирования и методов
  • Глава 4

    Современные инструментальные средства моделирования бизнес-процессов. Как выбирать инструментальную среду для бизнес-моделирования

    Одним из важнейших этапов решения задачи построения модели бизнес-архитектуры является выбор инструментальной среды.

    Для автоматизации моделирования процессов сложился специальный класс программных продуктов. Наиболее известными являются такие продукты, как ARIS, Software Architect, BPWin (новое название – AllFusion Process Modeler), хотя в большом количестве случаев стандартных графических пакетов типа Microsoft Visio, текстового редактора и электронной таблицы бывает достаточно. И в данной книге мы не будем останавливаться на сравнительном анализе этих и других средств и отсылаем читателя к специализированным публикациям.

    В данной главе не будет «навязываться» какое-либо конкретное инструментальное средство, а в первую очередь будут определены основные подходы, принципы и рекомендации, которые целесообразно использовать заказчиком и исполнителем при формировании профиля комплекса инструментальных средств моделирования.

    К числу обязательной рекомендации для заказчика и исполнителя при осуществлении выбора относится соблюдение принципа учета всех привходящих факторов, связанных с решаемой задачей по созданию модели бизнес-архитектуры предприятия. Огрубленно данные факторы отражают два ключевых момента («внутренних» и «внешних»):

    ¦ «внутренние» – потребности и возможности предприятия, связанные с созданием моделей бизнес-архитектуры;

    ¦ «внешние» – возможности современных инструментальных средств.

    Данная глава посвящена всестороннему рассмотрению этих факторов и последующему их учету при принятии окончательных решений по выбору инструментальной среды.

    К числу основных «внутренних» факторов, влияющих на выбор заказчиком инструментальной среды моделирования, следует отнести:

    ¦ производственную необходимость;

    ¦ бюджетные ограничения;

    ¦ уровень текущей проработки задач по моделированию и оптимизации;

    ¦ уровень подготовки персонала;

    ¦ предыдущие вложения;

    ¦ характеристики программно-аппаратной платформы и т. д.

    По каждому из вышеперечисленных факторов можно дать следующие комментарии.

    Производственная необходимость. Несомненно, что постановки задач по моделированию определяют необходимый функционал инструментальной среды. Очевидно, что при всех прочих параметрах не следует с «переплатой» приобретать инструментальную среду с избыточным для решаемой задачи функционалом. Например, если не планируется осуществлять имитационное моделирование, то не следует приобретать данный модуль. Если моделирование нацелено в первую очередь на создание информационных систем, то необходимо подбирать инструментальные средства, сориентированные на эти цели.

    Для качественного обоснования производственной необходимости выбираемой конфигурации средств моделирования необходимо:

    1) четко сформулировать все «производственные» постановки задач по моделированию;

    2) определить под каждую постановку задачи необходимый функционал по моделированию, который должен поддерживаться инструментальной средой моделирования;

    3) сопоставить функционал по моделированию возможных к использованию инструментальных средств (модулей инструментальных средств).

    Уровень текущей проработки задач по моделированию и оптимизации. Данный фактор в значительной степени связан с вышеописанным фактором «производственной необходимости». Этот фактор определяется следующими ключевыми обстоятельствами:

    ¦ пройденными (реализованными) в модели бизнес-архитектуры уровнями детализации бизнес-процессов и их базовых компонент;

    ¦ сформулированными целями по дальнейшей детализации моделей бизнес-процессов и их базовых компонент;

    ¦ разработанными подходами, включая алгоритмические решения, по оценке состояния бизнес-процессов и их оптимизации.

    В определенной степени можно утверждать, что уровень сложности привлекаемых средств моделирования должен соответствовать уровню зрелости (культуры) предприятия, а именно проработки и формализации текущих проблем бизнес-процессов организации.

    Очевидно, при отсутствии либо неполноте описательных моделей бизнес-процессов совершенно нет необходимости «гнаться» за функционалом, который должен реализовываться на последующих этапах, например функционально-стоимостной анализ, имитационное моделирование и т. д. В том случае, если нет информации о временных и стоимостных показателях выполнения бизнес-функций и поддерживающих их организационных и технологических ресурсах, то соответственно нет необходимости приобретения дорогостоящих технологий, которые обеспечивают различную логику и алгоритмы обсчета временных, стоимостных и других количественных показателей, равно как и последующей их оптимизации. Аналогично, если не определен и не формализован перечень показателей оценки деятельности, равно как и порядок их получения, то совершенно бессмысленно форсировать закупки программных средств, специализированных на решение только этой задачи.

    Бюджетные ограничения. Стоимость инструментальных средств различных производителей может существенно различаться. При этом бюджетные затраты предприятия, связанные с выбором инструментальной среды, будут определяться не только начальными инвестициями на его приобретение, но и последующими затратами на техническую поддержку, обучение персонала, возможную модернизацию программно-аппаратной платформы, потенциальный «апгрейд» и т. д. При этом необходимо отметить, что во многих случаях дистрибьюторы, заинтересованные лишь в продаже программного обеспечения, могут в явном виде не обозначать всех финансовых «обременений», которые могут последовать после этапа покупки инструментального средства. Для точного обсчета финансовой нагрузки могут использоваться специализированные методики, например ТСО. По этой причине общие объемы бюджета предприятия и их соизмеримость с потенциальной финансовой нагрузкой, которая последует за выбором инструментальной среды, могут сыграть главную роль в приятии окончательного решения.

    Уровень подготовки персонала. Данный фактор чаще всего забывается заказчиком. Особенно критичным этот фактор является для тех предприятий, которые рассчитывают на самостоятельное решение задач либо по разработке, либо по поддержке модели бизнес-архитектуры. При всей дружелюбности пользовательского интерфейса, средств разработки требуются специальная и общесистемная подготовки для исполнителей работ по моделированию, равно как и проведение обучения пользователей.

    Как правило, чем шире возможности инструментальной среды, тем выше выдвигаются требования к техническому персоналу и пользователем. Соответственно, более длительными оказываются сроки подготовки. Во многих случаях обеспечение адекватности компетенции персонала организации сложности инструментальной среды моделирования не может быть решено в приемлемые сроки только проведением обучения. Вполне возможно, что потребуется более радикальное решение проблемы недостаточного уровня технологической компетенции организации, а именно наем уже подготовленных квалифицированных специалистов.

    Понятно, что при наличии существенных финансовых ограничений на обучение, сжатых сроков внедрения системы при значительной длительности процесса обучения, организационных сложностей с подбором специалистов либо расширением штатов «человеческая» проблема может стать основным препятствием на пути внедрения нужной для организации инструментальной среды моделирования.

    В целом необходимо отметить, что игнорирование человеческого фактора может либо на начальных этапах, либо в «отложенном» режиме создать проблемы по созданию и эффективному использованию модели бизнес-архитектуры предприятия. Недостаточный уровень знания общесистемных и прикладных возможностей среды моделирования породит неустойчивость работы системы, раздражение, боязнь и как следствие отторжение конечными пользователями предлагаемого программного обеспечения.

    Предыдущие вложения. Вполне возможна ситуация, когда на предприятии уже проводились работы по моделированию бизнес-процессов и, соответственно, были осуществлены определенные вложения. Данные вложения могут быть связаны с закупками программного обеспечения и технических средств, обучением технического персонала, пользователей, оплатой технической поддержки, созданием специальных приложений и т. д. Не менее значимыми, чем финансовые затраты, являются обстоятельства, связанные с накоплением значительного количества информации («знаний») в форматах ранее использованной инструментальной среды. В том случае, если данные форматы являются «автономными», потенциальный переход в новую инструментальную среду может потребовать разработки специальных средств преобразования. Другой важной составляющей проблемы трансформации знаний бизнес-процессов в иную инструментальную среду является «ломка» привычек пользователей, связанных с применением ставших «традиционными» в организации форм представления информации по бизнес-процессам.

    В зависимости от глубины и значимости технологической и «культурной» составляющей истории формализации бизнес-процессов на предприятии должны приниматься взвешенные решения по выбору новой инструментальной среды моделирования. В том случае, если предыдущие вложения очень значительные, то вполне возможно, что организации следует «смириться» с несовершенством используемых технологий и отказом от перехода на принципиально новую инструментальную платформу. В случае если существует целесообразность миграции на другую платформу, то в число ключевых параметров по выбору новой платформы при наличии нескольких альтернатив должны попасть следующие условия к кандидату на замену:

    ¦ уровень ее совместимости со старой средой моделирования;

    ¦ уровень «похожести» интерфейса с заменяемой платформой;

    ¦ схожесть требований к квалификации технического персонала и конечных пользователей с заменяемой платформой;

    ¦ отсутствие необходимости модернизации общесистемной программно-аппаратной платформы;

    ¦ возможность использования существующей инфраструктуры технической поддержки и обучения.

    Характеристики программно-аппаратной платформы. Чем сложнее инструментальная среда моделирования, тем оно «тяжелее» с точки зрения требования к общесистемной программно-аппаратной платформе. При выборе инструментальной среды модели необходимо оценить следующие вопросы:

    ¦ требования к технической платформе;

    ¦ требования к общесистемному программному обеспечению;

    ¦ требования к телекоммуникационному обеспечению;

    ¦ возможности по обеспечению информационной безопасности;

    ¦ количество мест установки пользовательских приложений.

    В том случае если текущая конфигурация программно-аппаратной платформы предприятия не может обеспечить установку инструментальной среды на планируемом количестве пользовательских мест, то предприятие должно принимать управленческое решение в отношении качественно-количественной модернизации своего ИТ-парка. Соответственно, при наличии в компании финансовых и организационных ограничений на модернизацию программно-аппаратной платформы ИТ-парк может стать основным препятствием на пути выбора требуемой инструментальной среды моделирования.

    В настоящее время у многих заказчиков существует устоявшееся представление, что для построения модели бизнес-архитектуры предприятия достаточно использования какого-то одного инструментального средства. Вместе с тем это далеко не так. Специфичность областей и способов моделирования обусловливало появление линейки программных средств поддержки процесса моделирования.

    В ряде случаев могут существовать такие постановки задач, которые могут потребовать для своей реализации не одного, а нескольких программных средств поддержки процесса моделирования. Подбор нескольких программных средств определяется оптимальностью решения составных частей поставленной задачи.

    В частности, если заказчиком ставится задача «сквозного» моделирования с последующей автоматизацией тех или иных функций, то вполне очевидно, что при наличии двух объектов моделирования (бизнес-логики деятельности организации и функционирования информационной системы) целесообразно использовать как минимум два класса средств:

    ¦ программные средства моделирования (формализации), нацеленные на общее описание бизнес-процессов;

    ¦ программные средства моделирования (формализации), нацеленные на разработку автоматизированных информационных систем.

    Аналогичная ситуация сложилась и при необходимости использования нескольких разнопрофильных средств моделирования при исследовании различных сторон одного и того же объекта. Например, при постановке задачи анализа структуры и поведенческой (динамической) составляющей моделируемого объекта должно быть предусмотрено использование как минимум двух классов программных средств (модулей):

    ¦ средств формализованного описания статической структуры бизнес-процесса;

    ¦ средств динамического анализа (имитационного моделирования).

    Поэтому правильной для заказчика является постановка задачи не приобретения одного инструментария, а формирования единой корпоративной среды моделирования, предусматривающей использование нескольких программных средств (профиля средств) моделирования бизнес-архитектуры.

    Принципиальное значение для определения архитектуры среды моделирования бизнес-процессов имеет общая стратегия предприятия в части создания прикладных программных средств. В общем случае существуют две ключевые стратегии в части создания прикладного ПО:

    ¦ опора на заказные разработки;

    ¦ опора на промышленно поддерживаемые инструментальные средства, предусматривающие возможность настройки на прикладные задачи.

    Разумеется, возможен и промежуточный вариант, предусматривающий сочетание двух вышеуказанных стратегий.

    В случае если на предприятии культивируется стратегия заказных разработок, то соответственно вполне возможен выбор по заданной конфигурации постановок задач более простых и соответственно более дешевых средств моделирования. При этом недостающий функционал для решения задач моделирования может быть восполнен за счет написания дополнительных скриптов.

    В том случае если приоритетной является стратегия использования готовых промышленно поддерживаемых инструментальных средств, то среди перечня альтернативных программных средств предпочтение будет отдаваться тем решениям, которые обладают наибольшей универсальностью.

    Современные взгляды на построение АИС предусматривают приоритетную реализацию стратегии использования промышленно поддерживаемых технологий. Основные издержки и риски создания заказных разработок в области моделирования бизнес-процессов связаны с:

    ¦ низким уровнем прогнозирования сроков завершения работ по созданию самописных скриптов;

    ¦ вероятностью наличия скрытых ошибок в ПО;

    ¦ необходимостью поддержки синхронности модернизации ПО с учетом развития общесистемных технологий;

    ¦ высокой зависимостью от разработчика;

    ¦ недостаточной полнотой документирования разработки;

    ¦ трудно прогнозируемыми затратами на документирование, тестирование, обеспечение качества и т. д.;

    ¦ возможностью срыва сроков построения модели;

    ¦ сложно прогнозируемым уровнем технической поддержки и т. д.

    Риски и издержки, связанные с использованием промышленно поддерживаемых программных средств моделирования, могут заключаться в следующем:

    ¦ неполнота функционала для учета специфики постановки задач;

    ¦ необходимость проведения доработок для интеграции с существующими информационными системами;

    ¦ избыточность функционала, что усложняет работу пользователей;

    ¦ затраты на техническую поддержку;

    ¦ диктат производителя в части апгрейда версий ПО;

    ¦ недостаточная гибкость;

    ¦ возможность ухода с рынка производителя ПО и соответственно возможность потери технической поддержки и восстановление заказчиком утерянных дистрибутивов и т. д.

    Особое внимание следует обратить на последнее из приведенных обстоятельств. Уход с рынка компании-производителя может иметь катастрофические последствия для существования разработанной модели бизнес-архитектуры предприятия. Трудно требовать от заказчика предвидения в изменениях рынка инструментальных средств. Общей рекомендацией в данной ситуации может быть ориентация на крупных производителей, имеющих «долгую» историю существования на ИТ-рынке, а также широкое распространение своей продукции.

    В реальности в чистом виде на большинстве предприятий не используется только одна из вышеприведенных стратегий. Как правило, на практике наблюдается сочетание «самописных» разработок и промышленных инструментальных средств. По этой причине приверженность заказчика к одной из двух стратегий создания модели бизнес-архитектуры будет проявляться в долевом отношении количества функций, реализованных на основе заказных разработок, и функций, реализованных на основе стандартных возможностей лицензионного ПО.

    Не менее важным, чем выбор инструментальной среды моделирования, является определение этапности приобретения комплекса программного обеспечения для построения модели бизнес-архитектуры, поскольку это оказывает существенное влияние на эффективность инвестиций в ИТ-структуру.

    Общим принципом является обеспечение организационно-технологической готовности предприятия к «приему» специализированного программного обеспечения. Данная готовность определяется следующим перечнем условий:

    ¦ детальный уровень проработки постановок актуальных задач по созданию моделей и установленное соответствие со спецификацией закупок ПО;

    ¦ соответствие характеристик программно-технической платформы требованиям планируемых к покупке программных средств, поддержки процесса моделирования;

    ¦ достаточность компетенций технического персонала;

    ¦ достаточность уровня подготовки пользователей;

    ¦ проработанность проектных решений в части возможности интеграции инструментальной среды и планируемых к созданию на ее основе моделей в корпоративную информационную систему предприятия.

    Своевременность приобретения программных средств с учетом готовности предприятия позволяет обеспечить максимально рациональное использование финансовых средств и таким образом снизить издержки на реализацию проекта.

    Основой для выбора наиболее подходящего для предприятия инструментального средства (профиля средств) является знание рынка современных технологий, относящихся к области моделирования. Не претендуя на полноту и детальность, проведем краткий анализ современных средств моделирования.

    Выбор инструментальных средств моделирования и методов

    Одним из первых и основных этапов проекта по описанию бизнес-процессов компании является выбор методов и инструментальных средств моделирования.

    В настоящее время на рынке программного обеспечения есть большое количество продуктов, предназначенных для моделирования деятельности предприятия, в основу каждого из них заложена определенная методология.

    В целом выделяют два подхода к моделированию.

    Структурно-алгоритмический – основными строительными блоками модели при использовании данного подхода являются функции (процедуры). Модель представляет собой выстроенную последовательность функций, при этом имеется возможность их декомпозиции на составные части; на вход каждой функции поступают некоторые данные, на выходе имеются определенные результаты ее выполнения, показывается ресурсное окружение функции – люди, информационные системы, регламенты.

    К этому блоку относится методология IDEF; инструментом, реализующим данную методологию, является BPWin.

    Объектно-ориентированный подход предполагает использование объектов – сущностей, обладающих идентичностью, состоянием и поведением. Модель в данном случае представляет собой всестороннее описание объекта исследования – кроме описания собственно бизнес-процесса, в ней содержится описание: организационной структуры предприятия, структуры информационных систем, операционных и регламентирующих документов. При моделировании в соответствии с объектно-ориентированным подходом создается единая база данных объектов модели, благодаря этому появляется возможность отслеживания взаимосвязей между объектами и безызбыточности построенной модели.

    Методологии, поддерживающие объектно-ориентированный принцип: методология Aris (группа продуктов IDS Sheer «Aris») и методология UML (продукт Rational Rose). Методология UML в основном ориентирована на разработку программного обеспечения, Aris используется для описания бизнес-процессов предприятия.

    Aris в том числе предоставляет возможность оценки процессов по заданным параметрам, например с точки зрения времени и стоимости их выполнения.

    При моделировании деятельности организации в случае обоснования необходимости возможна интеграция нескольких систем, в этом случае в их состав должны входить соответствующие механизмы экспорта/импорта.

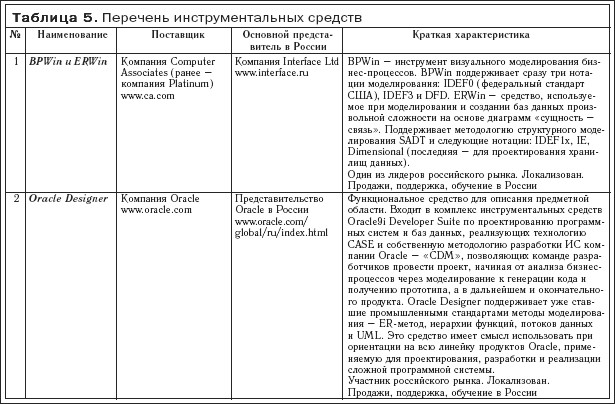

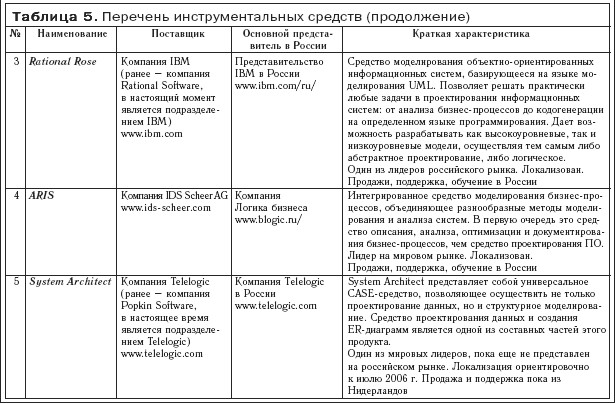

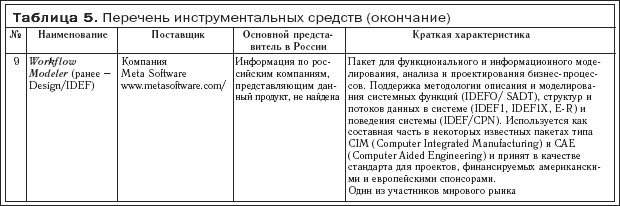

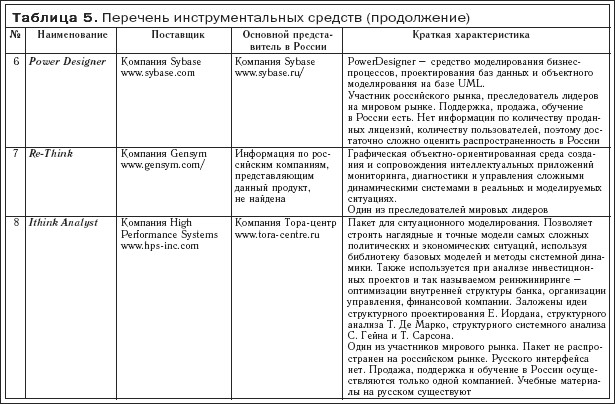

    В России для моделирования и анализа бизнес-процессов достаточно широко используются следующие средства моделирования: Rational Rose, Oracle Designer, AllFusion Process Modeler (BPWin) и AllFusion ERwin Data Modeler (ERWin), ARIS, Power Designer. За рубежом, помимо упомянутых, активно используются такие средства, как System Architect, Ithink Analyst, ReThink и др. В табл. 5 представлен перечень инструментальных средств, участвующих в рассмотрении. Приведенная информация включает:

    ¦ наименование инструментального средства;

    ¦ данные о поставщике и представителе в России;

    ¦ краткую характеристику инструментального средства.





    Выделим основные критерии, позволяющие из представленных средств моделирования выбрать те, применение которых в России могло бы с большей вероятностью себя оправдать. Такими критериями являются:

    ¦ устойчивое положение продукта на рынке (срок его существования, программа развития продукта, система отчетов о проблемах, совокупность применений и др.);

    ¦ распространенность продукта (количество проданных лицензий, наличие, размер и уровень деятельности пользовательской группы);

    ¦ доступность поддержки поставщика. Такие услуги могут включать телефонную «горячую линию», техническую и консультационную поддержку через представителя поставщика в России;

    ¦ доступность обучения. Обучение может проводиться на территории представителя поставщика в России, пользователя или где-либо в другом месте;

    ¦ доступность материалов по продукту. Они могут включать компьютерные учебные материалы, учебные пособия, книги, статьи, информацию в Интернете, демоверсии.

    Из приведенного в таблице списка инструментальных средств для более подробного анализа выделим те программные продукты, которые удовлетворяют указанным критериям. В этом случае в рамки нашего дальнейшего рассмотрения попадают BPWIn/ERWin, Oracle Designer, Rational Rose, Power Designer, ARIS, по которым ниже представлено более подробное описание.

    BPWin и ERWin компании СотрШвгAssociates. Computer Associates International, Inc. (CA) входит в пятерку ведущих производителей программного обеспечения, предлагая средства моделирования, резервного копирования, управления инфраструктурой предприятия (сетями, серверами и т. д.), информационной безопасности, business intelligence и т. д. Пакет BPWin основан на методологии IDEF и предназначен для функционального моделирования и анализа деятельности предприятия. Методология IDEF, являющаяся официальным федеральным стандартом США, представляет собой совокупность методов, правил и процедур, предназначенных для построения функциональной модели объекта какой-либо предметной области. Функциональная модель IDEF0 отображает функциональную структуру объекта, то есть производимые им действия и связи между этими действиями.

    Возможности BPwin:

    ¦ поддерживает сразу три стандартные нотации – IDEF0 (функциональное моделирование), DFD (моделирование потоков данных) и IDEF3 (моделирование потоков работ). Эти три основных ракурса позволяют описывать предметную область наиболее комплексно;

    ¦ позволяет оптимизировать процедуры в компании;

    ¦ полностью поддерживает методы расчета себестоимости по объему хозяйственной деятельности (функционально-стоимостной анализ, ABC);

    ¦ позволяет облегчить сертификацию на соответствие стандартам качества ISO9000;

    ¦ интегрирован с ERwin (для моделирования БД), Paradigm Plus (для моделирования компонентов ПО) и др.;

    ¦ интегрирован со средством имитационного моделирования Arena;

    ¦ содержит собственный генератор отчетов;

    ¦ позволяет эффективно манипулировать моделями – сливать и расщеплять их;

    ¦ имеет широкий набор средств документирования моделей, проектов.

    Пакет ERWin – это средство концептуального моделирования БД. Используется при моделировании и создании баз данных произвольной сложности на основе диаграмм «сущность – связь». В настоящее время ERWin является наиболее популярным пакетом моделирования данных благодаря поддержке широкого спектра СУБД самых различных классов. Возможности ERWin:

    ¦ поддерживает методологию структурного моделирования SADT и следующие нотации: стандартную нотацию IDEFlx для ER-диаграмм моделей данных, нотацию IE и специальную нотацию, предназначенную для проектирования хранилищ данных – Dimensional;

    ¦ поддерживается прямое (создание БД на основе модели) и обратное (генерация модели по имеющейся базе данных) проектирование для 20 типов СУБД: настольные, реляционные и специализированные СУБД, предназначенные для создания хранилищ данных;

    ¦ интегрирован линейкой продуктов Computer Associates для поддержки всех стадий разработки ИС, CASE-средствами Oracle Designer, Rational Rose, средствами разработки и др.;

    ¦ позволяет повторно использовать компоненты созданных ранее моделей, а также использовать наработки других разработчиков;

    ¦ возможна совместная работа группы проектировщиков с одними и теми же моделями (с помощью AllFusion Model Manager);

    ¦ позволяет переносить структуру БД (не сами данные!) из СУБД одного типа в СУБД другого;

    ¦ позволяет документировать структуру БД.

    Oracle Designer компании Oracle. Набор инструментальных средств Oracle Designer предлагает интегрированное решение для разработки прикладных систем корпоративного уровня для Web– и клиент/серверных приложений. Oracle Designer участвует в каждой фазе жизненного цикла разработки программного обеспечения – от моделирования бизнес-процессов до внедрения. Применение единого репозитория делает возможным использование любых его компонент для быстрой разработки масштабируемых, кросс-платформных распределенных приложений. Задачей Oracle Designer являются сбор данных о потребностях пользователей и автоматизация построения гибких графических приложений. Oracle Designer используется не только для создания приложений, но и для ведения учета изменений, которые неизбежно происходят при эксплуатации системы. Графические модели определений проекта, интегрированные с многопользовательским репозиторием, существенно облегчают работу с Oracle Designer. Инструментальные средства построены на базе общепринятых методик, охватывающих весь жизненный цикл разработки и позволяющих пользователям осуществлять построение моделей привычным для их организации способом. Это обеспечивает гибкость и открытость подхода к разработке программного обеспечения за счет использования только тех частей продукта, которые требуются в данной задаче. В рамках процесса разработки обеспечивается поддержка методов RAD, JAD, информационного проектирования, водопадного метода (waterfall), итеративного метода и др. Пользуясь этими принципами, можно добиться успешного баланса организационных потребностей и технологических возможностей и даже эффективно управлять риском, связанным с частыми неизбежными и важными изменениями как в одной, так и в другой области. Средства концептуального моделирования Oracle Designer включают в себя:

    ¦ ER-диаграммы (диаграммы информационной структуры предметной области, представляемой в виде объектов и их взаимосвязей);

    ¦ диаграммы функциональной иерархии, описывающие функции, которые выполняет система;

    ¦ диаграммы потоков данных, циркулирующих на предприятии.

    Такие модели представляют информационные потребности в удобном и наглядном для восприятия виде, что делает их хорошим средством коммуникации между проектировщиками и пользователями в процессе уточнения постановки задач. Любой разработчик заинтересован, чтобы описание концептуальной модели было использовано для создания спецификаций, описывающих структуру и основные компоненты будущей системы. В Oracle Designer все спецификации проекта системы разрабатываются на основе моделей концептуального уровня и обеспечивают выполнение всех содержащихся в них требований и ограничений. Полученные компоненты системы могут быть преобразованы в реальные объекты базы данных, экранные формы и отчеты. Финальная часть разработки проекта – автоматическая генерация серверных компонентов – возможна не только для сервера БД Oracle, но и для СУБД Microsoft SQL Server, DB/2, Sybase и ряда других. Любые изменения бизнес-процессов могут быть внесены в модели, и тут же будет сгенерировано модифицированное приложение, основывающееся уже на новых схемах ведения бизнеса. При этом все разработанное ранее будет сохранено и войдет в новый проект. Огаск Designer автоматически создает отчеты, которые содержат всю информацию о проекте и могут быть использованы как набор документов, отражающих текущее состояние проекта.

    Rational Rose компании IBM. IBM Rational Rose входит в состав пакета IBM Rational Suite и предназначен для моделирования программных систем с использованием широкого круга инструментальных средств и платформ. Rational Rose является одним из ведущих инструментов визуального моделирования в программной индустрии благодаря полноценной поддержке языка UML и многоязыковой поддержке командной разработки. Инструмент полностью поддерживает компонентно-ориентированный процесс создания ИС. Любые участники проекта – аналитики, специалисты по моделированию, разработчики и др. – могут использовать модели, построенные в Rational Rose, для большей эффективности создания конечного продукта. Для бизнес-аналитиков средство Rational Rose дает возможность детально описать и проанализировать бизнес-процессы данной предметной области. Системные аналитики, используя указанные описания, смогут разработать необходимый функционал ИС, который максимально удовлетворит запросы заказчика. Для архитекторов средство Rational Rose будет полезно при создании мощной и гибкой архитектуры системы. Для аналитиков, специализирующихся в области разработки баз данных, Rational Rose даст возможность визуально проектировать и генерировать базы данных любого размера. Таким образом, можно создавать базы данных Microsoft SQL Server, Oracle, Sybase, SQL Anywhere, IBM DB2 и любые другие, которые поддерживают возможность запуска скриптов стандарта ANSI SQL. Любые модели, создаваемые с помощью данного средства, являются взаимосвязанными: бизнес-модель, функциональная модель, модель анализа, модель проектирования, модель базы данных, модель компонентов и модель физического развертывания системы. Есть возможность по созданию шаблонов архитектурных решений, позволяющих использовать опыт, накопленный в предыдущих проектах. Существуют расширения Rational Rose, которые позволяют выполнять скелетную (round-trip) разработку ИС, создаваемых на базе языков C/C+ +, Java, Smalltalk, Ada, Object Pascal (Borland Delphi) и др. Таким образом, можно сгенерировать каркас программного кода на любом из указанных языков или выполнить процедуру обратного проектирования, что позволяет сформировать модель на базе существующего кода. Есть возможность публикации модели в Интернете, которая служит основой для объединения работы удаленных команд разработчиков. Интеграция Rational Rose с Rational RequisitePro позволяет на базе визуальной модели разработать полный набор требований, которые необходимо реализовать при создании конечного продукта. Интеграция Rational Rose с Rational TestManager дает возможность создавать сценарии тестирования на базе визуальной модели. Интеграция Rational Rose с Rational ClearCase позволяет поставить на версионный контроль модель целиком или по частям. Интеграция Rational Rose с Rational SoDA позволяет автоматизировать процесс создания документов и отчетов по визуальной модели.

    PowerDesigner компании Sybase. Компания Sybase со дня своего основания традиционно является ведущим поставщиком информационных технологий на мировой рынок финансовых институтов: технологии Sybase используют 90 % компаний мирового рынка ценных бумаг, 60 % мировых банков и 68 % компаний Wall Street. С 1996 года, когда открылся офис в Москве, Sybase активно работает в России и других странах СНГ. В апреле 2002 года открылись офисы компании в Санкт-Петербурге и Киеве. Офисы Sybase в Москве, Санкт-Петербурге и Киеве обеспечивают всестороннюю работу с клиентами, включая поставки технологий, оборудования, разработку законченных решений, обучение пользователей, полнофункциональную техническую поддержку и услуги консалтинга. PowerDesigner является комплексным решением для моделирования и разработки приложений и бизнес-процессов для организаций, которые нуждаются в быстром, последовательном и эффективном с точки зрения затрат создании или реинжиниринге бизнес-приложений. PowerDesigner позволяет устранить следующие препятствия, мешающие эффективной разработке проектов: различия в профессиональной подготовке участников проекта, разнородные платформы и изобилие языков разработки – то, что характерно для большинства современных компаний. Это позволяет фокусироваться на бизнес-потребностях создания приложений на протяжении всего процесса разработки – от системного анализа и дизайна вплоть до непосредственной генерации кода для приложения. Последняя версия продукта, PowerDesigner, обладает новыми возможностями по моделированию бизнес-процессов, объектному моделированию, базирующемуся на UML, и поддерживает как традиционные, так и вновь появляющиеся технологии моделирования в рамках одной развитой графической среды. Это позволяет значительно сократить затраты и время реализации проекта, который должен функционировать на различных платформах и инструментальных средах. Одним из основных преимуществ PowerDesigner является также использование репозитория масштаба предприятия для хранения и управления всей информацией, касающейся моделирования и дизайна приложений на всех уровнях ведения бизнеса в компании. Это дает возможность правильно организовать рабочий процесс и кардинальным образом повысить эффективность работы разработчика. Ключевые характеристики PowerDesigner:

    ¦ моделирование бизнес-процессов: PowerDesigner позволяет нетехническим специалистам компании разрабатывать и моделировать бизнес-процессы, ориентируясь на бизнес-задачи и опираясь на известные им термины, используя простую и интуитивно понятную графическую нетехническую модель;

    ¦ моделирование данных: PowerDesigner позволяет разрабатывать и генерировать схему БД посредством двухуровневого (концептуального и физического) моделирования реляционной БД, поддерживающего классические методики проектирования баз данных. Имеет также встроенные средства моделирования хранилища данных;

    ¦ объектное моделирование: PowerDesigner предлагает законченную технологию анализа и проектирования систем с использованием стандарта UML (диаграммы бизнес-процессов, последовательности выполнения, классов и компонентов). На основе диаграммы классов PowerDesigner автоматически осуществляет генерацию и реинжиниринг кода для популярных инструментальных сред, таких как JavaTM (включая EJB 2.0), XML, Web Servicies, C+ +, PowerBuilder, Visual Basic и др., посредством настраиваемого генератора;

    ¦ репозиторий масштаба предприятия: Enterprise-версия PowerDesigner содержит функциональность репозитория класса предприятия. Репозиторий позволяет всем членам вашей команды легко просматривать модели и другую информацию, а также осуществлять обмен ими. Репозиторий обладает высокой масштабируемостью и поддерживает систему безопасности, основанную на роли пользователя, контроль версий, поиск и возможности составления отчетов.

    ARIS компании IDS Scheer AG. В настоящее время наблюдается тенденция интеграции разнообразных методов моделирования и анализа систем, проявляющаяся в форме создания интегрированных средств моделирования. Одним из таких средств является продукт, носящий название ARIS, разработанный германской фирмой IDS Scheer. Компания IDS Sheer AG основана в 1984 г. Основное направление – программное обеспечение и консалтинг. В настоящее время компания обслуживает 4000 клиентов в 50 странах мира через сеть своих представительств и партнеров. Качество решений IDS Scheer было подтверждено в июне 2005 года золотой медалью Международной познаньской ярмарки, на которой награждаются только лучшие продукты. А также в июле 2005 года, когда на мировом рынке была представлены программные продукты ARIS 7 с абсолютно новыми Web-продуктами; все они имеют общую черту – интуитивно понятный и выразительный интерфейс. Система ARIS представляет собой комплекс средств анализа и моделирования деятельности предприятия. Ее методическую основу составляет совокупность различных методов моделирования, отражающих разные взгляды на исследуемую систему. Одна и та же модель может разрабатываться с использованием нескольких методов, что дает возможность использовать ARIS специалистам с различными теоретическими знаниями и настраивать его на работу с системами, имеющими свою специфику. Методика моделирования ARIS основывается на разработанной профессором Августом Шером теории построения интегрированных ИС, определяющей принципы визуального отображения всех аспектов функционирования анализируемых компаний. ARIS поддерживает четыре типа моделей, отражающих различные аспекты исследуемой системы:

    ¦ организационные модели, представляющие структуру системы – иерархию организационных подразделений, должностей и конкретных лиц, связи между ними, а также территориальную привязку структурных подразделений;

    ¦ функциональные модели, содержащие иерархию целей, стоящих перед аппаратом управления, с совокупностью деревьев функций, необходимых для достижения поставленных целей;

    ¦ информационные модели, отражающие структуру информации, необходимой для реализации всей совокупности функций системы;

    ¦ модели управления, представляющие комплексный взгляд на реализацию бизнес-процессов в рамках системы.

    Для построения перечисленных типов моделей используются как собственные методы моделирования ARIS, так и различные известные методы и языки моделирования, в частности ER и UML. В процессе моделирования каждый аспект деятельности предприятия сначала рассматривается отдельно, а после детальной проработки всех аспектов строится интегрированная модель, отражающая все связи между различными аспектами. ARIS не накладывает ограничений на последовательность построения указанных выше типов моделей. Процесс моделирования можно начинать с любого из них, в зависимости от конкретных условий и целей, преследуемых разработчиками. Модели в ARIS представляют собой диаграммы, элементами которых являются разнообразные объекты – «функция», «событие», «структурное подразделение», «документ» и т. п. Между объектами устанавливаются разнообразные связи. Каждому объекту соответствует определенный набор атрибутов, которые позволяют ввести дополнительную информацию о конкретном объекте. Значения атрибутов могут использоваться при имитационном моделировании или для проведения стоимостного анализа. Таким образом, по результатам выполнения этого этапа возникает набор взаимосвязанных моделей, представляющих собой исходный материал для дальнейшего анализа. Стоит отметить несколько особенностей системы ARIS. Первая – семейство программных продуктов ARIS ориентировано на процессное описание. Основная бизнес-модель ARIS – eEPC (extended Event-driven Process Chain – расширенная модель цепочки процессов, управляемых событиями). По существу, модель eEPC расширяет возможности IDEF0, IDEF3 и DFD, обладая всеми их достоинствами и недостатками. Вторая особенность – в системе ARIS есть внутренняя база данных, которая позволяет проверять модель на непротиворечивость, целостность, проводить верификацию модели. В других продуктах это отсутствует. Третья особенность: ARIS – единственная система, ориентированная на описание бизнеса, где присутствуют различные взгляды на бизнес-систему, которую мы можем оценить и рассмотреть с разных сторон, чего нет в других программных продуктах. В течение последних пяти лет ARIS уверенно лидирует среди средств моделирования.

    Укажем основное предназначение каждого рассматриваемого продукта из множества его применений:

    ¦ для моделирования баз данных больше подходят инструменты Erwin, Power Designer и Rational Rose;

    ¦ для моделирования компонентов разрабатываемых приложений больше подходят Oracle Designer, Power Designer и Rational Rose;

    ¦ для моделирования бизнес-процессов больше подходят BPwin, ARIS и Rational Rose.

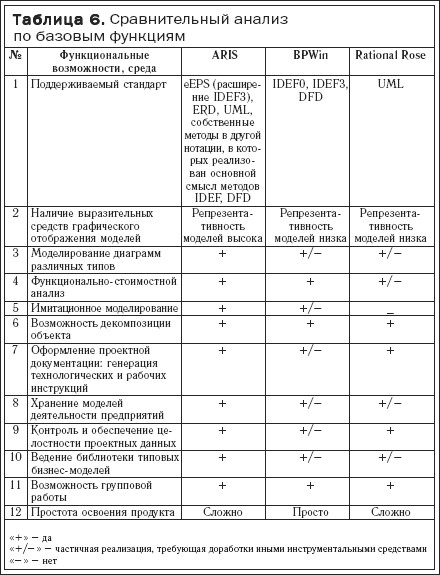

    В табл. 6 приводится сравнение функциональных возможностей и свойств инструментальных сред, предназначенных для моделирования бизнес-процессов.


    Общие требования, выдвигаемые к среде моделирования, следующие. Необходимо исходить, что разработанные модели будут часто подвержены изменениям. Это обусловлено рядом объективных обстоятельств:

    1) появлением новых внутренних регламентов взаимодействия, изменений внешней среды – требований клиентов к предоставляемым продуктам и услугам, активности конкурентов и др.;

    2) модернизацией и появлением новых автоматизированных процедур вследствие развития ИС;

    3) поэтапной детализацией отдельных подпроцессов в силу изначальной недостаточной алгоритмизации отдельных процедур деятельности организации;

    4) оптимизацией моделей, в том числе в рамках состава рассчитываемых показателей и критериев их оценки.

    По этой причине спроектированная на инструменте моделирования архитектура базовых компонент модели должна быть таковой, чтобы безболезненно (или с минимальными потерями) обеспечить дополнение новых подпроцессов, расширение состава атрибутов, возможность построения метамоделей и комплексных моделей в условиях существенного различия в уровнях детализации описания моделей, входящих в общую совокупность.

    К числу ключевых характеристик, которые могут быть использованы при сопоставлении возможностей инструментальных средств моделирования, относятся:

    ¦ наличие и удобство реализации иерархического подхода;

    ¦ поддержка различных уровней абстракции;

    ¦ формальный язык и система обозначений;

    ¦ интеграционные возможности;

    ¦ средства анализа;

    ¦ методологическая база;

    ¦ наличие прототипов формализованных бизнес-процессов применительно к различным предметным областям.

    При осуществлении выбора инструментальной среды можно использовать достаточно известные магические квадранты Gartner. И хотя основным предназначением этого представления является сравнение не технологий или продуктов, а главным образом их поставщиков, тем не менее они дают полезную информацию для последующего решения по платформе.

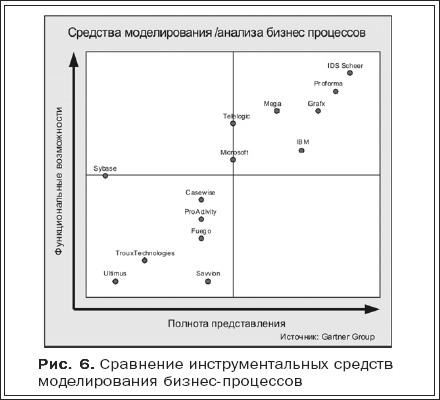

    Вид магического квадранта Gartner для средств моделирования показан на рис. 6. В рамках данного представления положение каждого вендора отображается в координатах «функциональные возможности» – «полнота представления». Функциональные возможности оцениваются по уоловной шкале с учетом таких факторов, как наличие стратегического плана развития продукта, соответствие общим тенденциям развития данной технологии, адекватность анализу и соответствие спросу рынка. Полнота представления оценивается исходя из финансового потенциала компании-производителя в целом, организации исследований и разработок, наличия стратегии и системы маркетинга и продаж, а также возможностей по поддержке и участию в альянсах.


    В рамках используемого представления выделяются четыре квадранта, которые определяют следующее категорирование поставщиков решений: нишевые игроки, мечтатели, претенденты, лидеры.

    К категории «нишевые игроки» относятся компании, продуктовые решения которых реализуются в специализированных областях, или имеющие существенные отставания от конкурентов в части наличия инноваций и способности их реализации.

    К категории «мечтатели» относятся компании с продуманной стратегией развития своих решений, но ограничениями в части их технологической реализации.

    К категории «претенденты» относятся компании, имеющие высокий потенциал реализации своих продуктовых решений, но недостаточно четкое видение перспектив развития технологий и продуктов.

    К категории «лидеры» относятся компании, оказывающие наибольшее влияние на развитие рынка в анализируемой области с точки зрения как понимания перспектив, так и возможностей по их реализации. Лидеры не только обладают преимуществами перед конкурентами на текущий момент, но и имеют высокие шансы на сохранение своих позиций в будущем в рассматриваемой технологической области.

    Принципиальным моментом является комплексность оценок, реализуемых в квадранте. Позиционирование компании осуществляется не характеристиками отдельных продуктов или их версий, а общим потенциалом компании с учетом реализуемой бизнес-модели в конкретной области, организации поддержки, функциональности продукта или услуги, а также применяемой технологии. По этой причине сравнение квадрантов для одной и той же области, построенных в разное время (обычно Gartner выпускает версии каждые полгода), может иметь существенные различия.

    Необходимо отметить, что выбор инструментальных средств моделирования должен сопровождаться либо происходить в контексте выбора методик моделирования бизнес-архитектуры предприятия.

    Исходя из этого, выбор инструментальной среды предусматривает в общем следующие работы (включая соответствующее документирование результатов):

    1) обоснование состава методов моделирования с учетом состава и особенностей системообразующих элементов бизнес-процессов;

    2) определение общих требований к средствам разработки моделей процессов;

    3) проведение сравнительного анализа современного рынка инструментальных средств моделирования и выбор оптимального варианта.









    Главная | В избранное | Наш E-MAIL | Добавить материал | Нашёл ошибку | Вверх
